CORZAN® CPVC 배관의밀봉용접

밀봉 용접(Back welding 혹은 Seal welding)은솔벤트 시멘트또는나사산연결의미세한누출을수리하는데사용할수있습니다. 밀봉용접은용접봉과 필릿이모두뜨거운공기로연화된 후 용접봉을 필릿 녹여넣어결합되도록하는열간용접기법입니다.

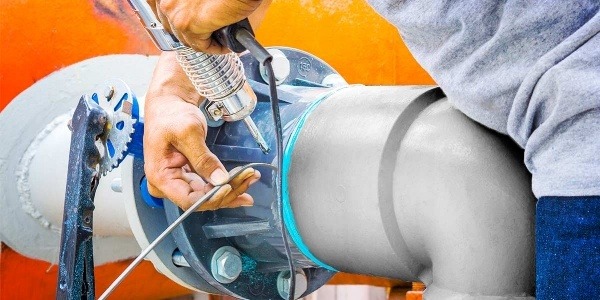

Back welding thermoplastic piping



핫에어용접을시작하기전에수리할배관내부를비워야합니다. 내부유체가남아있는상태에서용접하면안됩니다.

수리할결합부에서먼지및습기를모두닦아내야합니다. 결합부주변의과도하게 남아있는기존솔벤트시멘트는에메리된천으로제거해야합니다. 잔여솔벤트시멘트는용접중그을리거나타는경향이있습니다. 용접할결합부가나사산 연결인경우용접을위한매끄러운표면을만들기위해결합부상여분의나사산을줄로제거해야합니다.

빠른 속도로 작업을 수행하려면, 제작관련섹션 에서 고속핫 에어용접을 위한 적절한 조건과 기법을 참조하십시오.

용접봉을 수동으로 공급하며 용접을수행할경우다음조건및절차를적용해야합니다:

  • 용접온도는약 550~600°F(287.8~315.6°C)여야합니다. CPVC 결합을 위한 밀봉용접에는  Corzan® CPVC 로제작된용접봉만사용해야합니다.
  • 용접봉의끝단은배관및피팅접합부에삽입되어야하며, 봉은접합부에 90° 각도여야 합니다.
  • 용접봉 및 모재는 1/4 ~ 3/4인치떨어진용접토치로예열하고즉시용접부위에서앞뒤로패닝(Fanning)해야합니다.
  • 용접봉은 예열중모재에붙을수있을정도로부드러워질때까지위아래로움직일수있습니다.
  • 재료가녹을 정도로연화되었을때, 용접봉에약간의압력을가하며전진해야합니다.
  • 용접프로세스내내계속 토치를 패닝합니다.용접이완료되면, 추가로 계속 비드를 쌓을 수 있습니다.
  • 큰직경의파이프를용접할경우접합부를적절히채우는데추가비드가필요할수있습니다. 첫번째비드는결합부필릿에직접놓아야하며, 이후비드는첫번째비드의양쪽에놓아야합니다.
