CORZAN® CPVC 의솔벤트시멘트용접

CPVC배관시스템을설치할때파이프와피팅을결합하는 방볍은 여러가지가 있습니다.파이프크기에따라파이프와피팅은함께 나사산 또는 플랜지 연결될수있으며,견고하고내구성있는결합이가능합니다. 그러나대부분의용도에대해 , Corzan® Industrial Systems 는솔벤트시멘트용접을권장합니다.

솔벤트시멘트는일반적인접착제가아닙니다. 대신솔벤트와레진을사용하여파이프를화학적으로융합하고분자수준에서결합하는빠르고쉬운설치프로세스로, 기본적으로완전한하나의플라스틱조각을 만드는 것입니다. 실제로, 솔벤트시멘트는 결합이 망가지거나 약화되지 않은 채 파이프가 휘거나 움직일 수 있으므로  익스펜션루프 와같은시스템에권장되는유일한접합방법입니다.

To ensure the solvent cement is applied properly throughout your process system, follow the process outlined below.



절단

Corzan 파이프는래칫커터, 휠형플라스틱배관커터, 전동톱또는미세날톱으로쉽게절단할수있습니다. 파이프가사각형으로절단되도록하려면톱으로절단할때마이터박스를사용하세요. 파이프를가능한한똑바로절단하면접합표면적이최대화됩니다.



모따기및디버링

버와 줄밥은 파이프와피팅사이의적절한접촉을방해하며,파이프와피팅어셈블리에과도한응력을초래할수있습니다. 버와줄밥은 파이프의외부와내부에서반드시제거되어야합니다. 제거를위해모따기도구을 이용합니다.

파이프끝단에약간의베벨링을 하여소켓으로의파이프진입을용이하게하고피팅에서솔벤트시멘트를닦을가능성을최소화해야합니다. 2인치이상파이프의경우 3/32인치의 10~15° 모따기가권장됩니다.

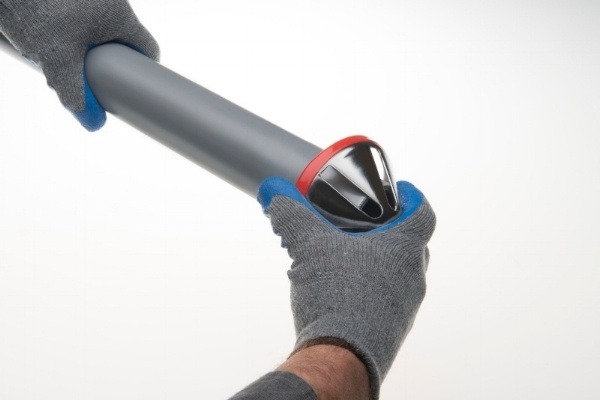

Beveling Corzan CPVC pipe before applying solvent cement

피팅준비

피팅소켓과파이프끝의 흙과습기는깨끗하고마른걸레로닦아내야합니다. 습기는경화를느리게할수있으며, 이단계에서과도한습기는접합강도를감소시킬수있습니다.

파이프와피팅의조립상태를점검해야합니다. 파이프는피팅의소켓깊이의 1/3에서 2/3까지쉽게들어가야합니다. 파이프의바닥끝단이피팅과 간섭이거의없는경우접합을위해 더 많은솔벤트시멘트를사용해야합니다.



프라이머 도포

ASTM F656을준수하는프라이머를사용하세요. 시멘트와후속조립을위한접합부준비에프라이머가필요합니다.

프라이머 도포를 위해 적절한도구를사용하는것이중요합니다. 파이프직경의약절반크기인솔, 면봉또는페인트브러시가적합합니다. 헝겊은사용해서는안됩니다.

프라이머는파이프끝의외부와피팅소켓내부에모두발라주며, 필요에따라솔등을다시적셔서양쪽의전체표면이진득해졌는지확인합니다.

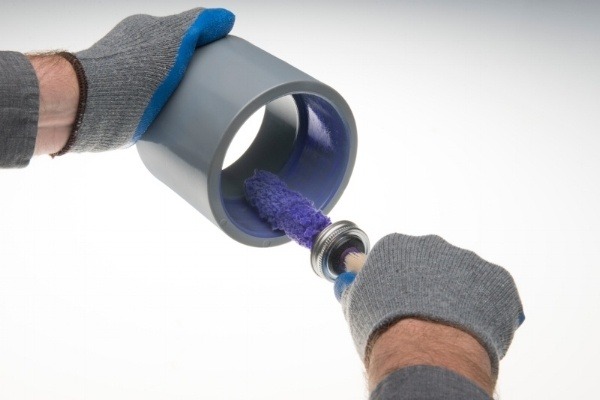

Apply primer to solvent cement fitting

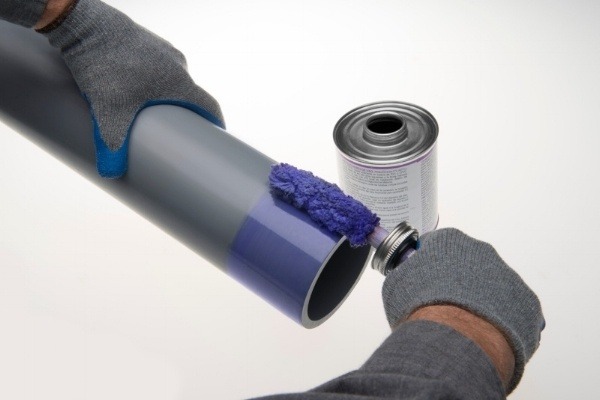

Applying primer to Corzan CPVC



솔벤트 시멘트도포

대부분의애플리케이션의경우 ASTM F493을준수하는솔벤트시멘트만사용하십시오. 가혹한화학약품 애플리케이션에대한권장사항은. Contact Corzan Industrial Systems 또는솔벤트시멘트제조업체에문의하십시오.

솔벤트시멘트는프라이머를발라배관표면이 물기없이 점성이 있을 때도포해야합니다. 결합표면은프라이머가침투되어있어야하고 부드러워야합니다.

시멘트는파이프지름의절반크기의뻣뻣한브러시또는면봉으로도포해야합니다. 2인치미만의파이프는도버(Dauber)를사용하여시멘트를도포할수있습니다. 두껍고균일한시멘트의코팅을파이프끝단에적용해야하며피팅소켓내부는 파이프보다 얇게코팅을적용해야합니다. 2인치보다큰관은파이프끝단에시멘트를두번코팅해야합니다.

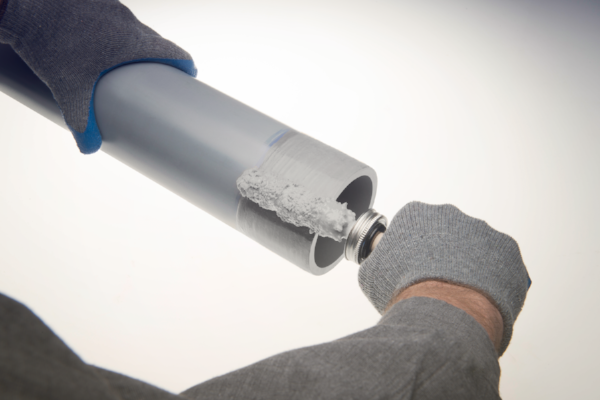

Applying solvent cement to Corzan CPVC piping

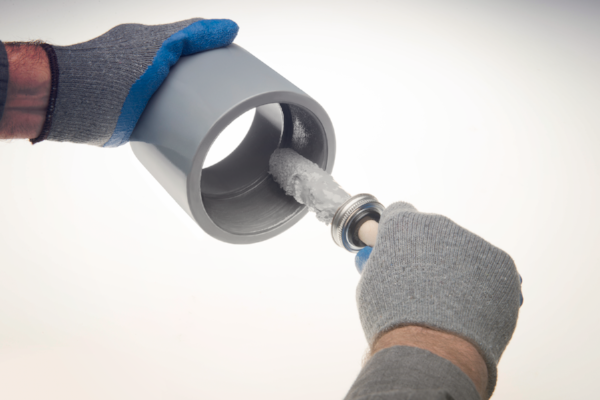

applying solvent cement to Corzan CPVC fitting



조립

시멘트를도포한후파이프를즉시피팅소켓에삽입하고1/8에서 1/2 바퀴정도회전하며 더이상들어가지않을때까지 눌러줍니다. 이때피팅은설치를위해적절히정렬되어야하며파이프는피팅소켓의하단과 만나야 합니다.

그런다음초기결합을보장하고파이프가밀려나오지않도록 조립한 상태에서 10초에서 30초동안제자리에고정해야합니다. 파이프와피팅결합지점주위에시멘트비드가분명히있어야합니다. 이비드가소켓숄더주위로연속되지않은경우, 시멘트가불충분하다는것을의미합니다. 이경우피팅은폐기하고결합은재시공해야합니다. 비드를초과하는시멘트는헝겊으로닦아낼수있습니다.



Setting-And-Curing-No-Logo-351662-edited



대형파이프의결합

인치또는그이상의직경의파이프에대해서는배관이나설비에손상을줄수있는과도한힘을가하지않은 채조립하여초기고정시간(Set time)동안제위치에고정하는것이좋습니다. 프라이머와시멘트가아직굳지않은상태에서조립이빠르게이루어질수있도록프라이머도포를시작하기전에장비를설치해야합니다.



고정시간(Set time)및경화시간
(Cure time)


솔벤트시멘트고정시간과경화시간은파이프크기, 온도, 상대습도및결합의조임정도에따라 다릅니다. 건조시간은건조한환경, 더작은파이프크기, 높은온도및더빡빡한결합의경우더빠릅니다.

어셈블리는다음표에표시된시간에따라결합에응력이가해지지않은 채 고정되어야 합니다.초기고정기간이경과한후, 어셈블리는결합에 상당한스트레스를피하도록하며조심스럽게취급할수있습니다.

시스템이극한온도조건에서조립될때는각별히주의해야합니다. 온도가 40°F(4°C) 미만일때는추가고정시간및경화시간이필요합니다. 온도가 100°F(38°C) 이상일경우작업자는접합할두표면의 시멘트가 아직 굳지 않았는지 확인한후결합해야합니다.



권장고정시간

솔벤트시멘트를사용하여결합한후,적절한 "고정"을위해일정시간동안작업하지마십시오. 권장고정시간은다음과같습니다:

corzan-set-times



권장경화시간

솔벤트시멘트를사용하여조립한후배관시스템을가압하기전에시멘트가적절히 "경화"되도록해야합니다. 권장최소경화 시간은다음과같습니다. 이러한권고사항은설치중대기조건이경화프로세스에영향을미치기때문에가이드로만사용해야합니다.

습도가 높거나 추운 날씨에는더긴경화시간이필요합니다. 일반적으로주변환경이습하고 축축할 경우권장경화시간에 50%를더합니다.

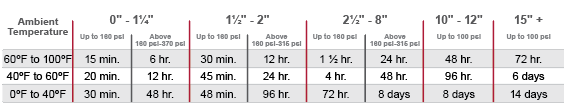

Corzan Piping Cure Times



해야할것과하지말아야할것들

아래 내용은 완전한목록은아니지만, 솔벤트시멘트로 Corzan® CPVC 파이프및피팅을결합할때여러가지해야할것들과하지말아야할것들을 강조하기위함입니다.

해야할것들

  • 제조업체의설치지침과본설명서에따라제품을설치하십시오. 권장안전작업관행을따르고적절한취급절차를따르십시오.
  • 플라스틱파이프및피팅과함께사용하도록설계된공구를사용하십시오. 적절한솔벤트시멘트를사용하고사용지침을따르십시오.
  • 파이프끝을정사각형으로절단합니다.
  • 솔벤트시멘트 접합 전에 버를 제거하고 베벨링합니다.
  • 솔벤트시멘트 접합 전에 버를 제거하고 베벨링합니다.
  • 피팅및파이프에솔벤트시멘트가끼이지않도록하십시오.
  • 압력시험전에제조업체의권장경화시간을준수하십시오.
  • 교대나 작업일과의끝에모든접합부에적절한시멘트가있는지육안으로검사하십시오. 압력시험중에는전체시스템과모든결합에대한육안검사도권장됩니다.

하지말아야할것들



  • 보관수명을초과하거나변색또는겔이된솔벤트시멘트를사용하지마십시오.
  • 열원, 불꽃근처또는흡연시솔벤트시멘트를사용하지마십시오.
  • 권장경화시간이충족될때까지압력테스트를수행하지마십시오.
  • 뭉툭하거나파손된절삭공구날을사용하지마십시오.
