CORZAN® CPVC 파이프및피팅의치수와무게

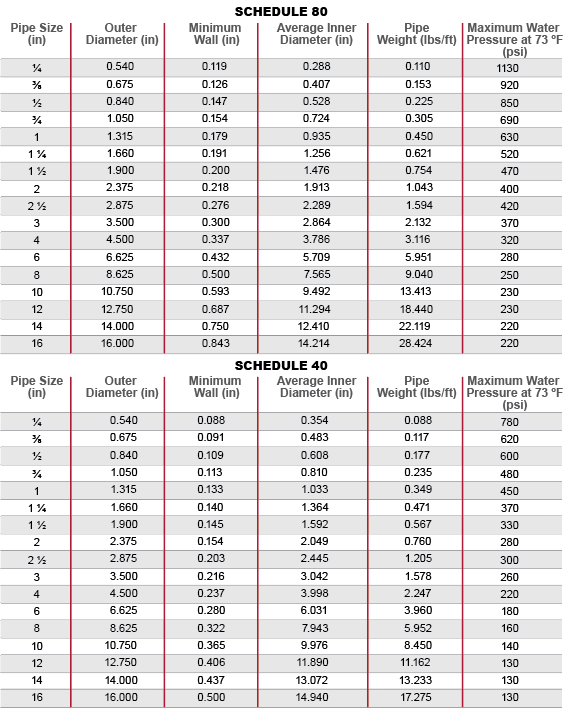

Corzan® 파이프및피팅은 1⁄4인치부터 24인치까지Schedule 40 및 80 IPS (Iron Pipe Size)사이즈로사용할수있습니다. Schedule 40 및Schedule 80 배관에 대한 치수와무게는다음과같습니다:

dimensions-and-pressure-rating-s
더큰버전으로보기



정의및유도

배관설계엔지니어는위의데이터를사용하여하중, 응력, 토크및기타기계적데이터를추정할수있습니다. 다음과같은변수와방정식을사용해이러한값을정의할수있습니다.



t: ASTM F441에지정된 파이프의최소벽두께(in).



Aw: 파이프벽의단면적(in2).

Cross-sectional-area

D: ASTM F441에명시된파이프의외부직경(in).



Af: 파이프의내부단면적(in2).

Cross-sectional-area-of-flow

d: 평균파이프내부직경 (in). ASTM F441이허용한두께공차의절반에최소벽두께를 더한 값을 평균 두께로 지정하여 계산한 값으로,위 테이블의 모든 값은 최소 두께가 아닌 평균 두께를 적용한 것입니다.



W: 파이프의평균무게(lb/ft).

Average-weight-of-pipe



Ao: 단위길이당파이프의외부표면적(ft2/ft).

outside-surface-area



Ww: 파이프내물의평균무게(lb/ft).

weight-of-water-in-pipe

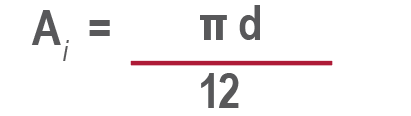

Ai: 단위길이당파이프의내부표면적(ft2/ft).

Inside-Surface-Area

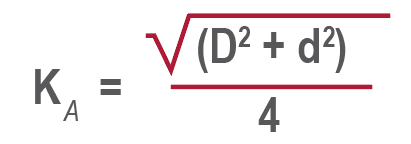

KA: 파이프의세로축에대한회전반지름(in).

Radius-of-Gyration

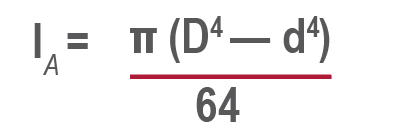

IA: 관성모멘트(in4).

Moment-of-Inertia
