CORZAN® 배관시스템의압력하에서의장기성능

압력을받는 Corzan® 배관시스템의장기성능은 ASTM D1598- “Test Method for Time-to-Failure of Plastic Pipe Under Constant Internal Pressure”에따라시험합니다. Corzan CPVC로만들어진파이프에서얻은데이터는다음과같습니다.

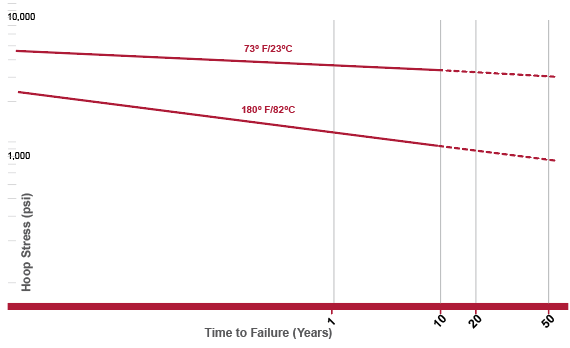

Corzan CPVC 의장기성능

Long term performance of Corzan CPVC



16,000시간 이상 진행한시험으로부터데이터를얻습니다. 이데이터는 ASTM D2837 –“Standard Method for Obtaining Hydrostatic Design Basis for Thermoplastic Pipe Materials”에 따라 평가됩니다.

  • 장기내수압강도(LTHS)는응력대파괴시간차트에서외삽하여계산한 10만시간때의 후프응력값입니다.
  • 내수압설계기준(HDB)은 LTHS 값을 ASTM D2837에정의된대로분류하여결정합니다.
  • PPI 의 내수압설계위원회에서정의한HDB의 50%로내수압설계응력(HDS)를정합니다.
  • 특정파이프사이즈에대한압력등급은HDS를기초로 다음공식을사용하여계산합니다:

Industrial CPVC Pipe Pressure Rating

L저희의"CPVC 배관압력등급계산방법."자료에서ASTM, ISO 및PPI(Plastic Pipe Institute)에서 열가소성원료의내압성능을정의하기 위해 개발한테스트방법에대해자세히알아보세요.

Sample Header Goes Here

CPVC 압력 정격 계산 방법

ASTM, ISO 및 PPI(Plastic Pipe Institute)에서 개발한 테스트 방법을 통해 열가소성 수지의 압력 등급을 정의하여 요구 압력에 어떻게 대응할 수 있는지 확인하세요.

더 알아보기

BIM 객체 라이브러리

Corzan® CPVC 파이프, 피팅 및 밸브를 산업 플랜트 CAD 설계로 통합하는 프로세스를 단순화하기 위해 BIM 객체 및 사양 라이브러리를 다운로드할 수 있도록 하였습니다.

BIM 라이브러리 접속하기
