ESPECIFICACIONES DE TUBERÍAS Y CONEXIONES DE CPVC CORZAN®

Sistemas de Tuberias   >  Especificación



Las tuberías y accesorios de CPVC Corzan® se fabrican a partir del compuesto de CPVC fabricado por Lubrizol. Nuestro material de tuberías es el único CPVC para sistemas industriales que cumple con la celda clase 24448 para tuberías de alto impacto y temperatura de distorsión de alto calor. Los compuestos de CPVC estándar tienen una clasificación de celda 23447.

La tubería de Corzan se encuentra disponible en cédula 40 y cédula 80 así como en tamaños de tubería se hierro (IPS) hasta 24 pulgadas de diámetro. El material de tubería de celda clase 24448 se encuentra disponible en tamaños desde ¼ de pulgada hasta 8 pulgadas de fabricantes seleccionados, y los tamaños de tubería mayores a 8 pulgadas cumplen con la celda clase 23447.

La NSF International certifica la tubería Corzan resistente a la corrosión para su uso con agua potable. Está disponible para su uso tanto en aplicaciones portadoras de presión como de drenajes a temperaturas de hasta, e incluyendo, 200°F (93.3°C). Las clasificaciones de presiónvarían con la cédula, el tamaño de tubería, el tipo de compuesto y la temperatura.

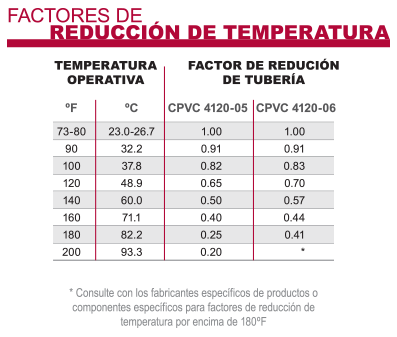

Factores de reducción de temperatura de CPVC de Corzan



Clase de Celda del Compuesto de las Tuberías Corzan®


El CPVC de Corzan cumple con una clase de celda nunca antes lograda por ningún otro fabricante del compuesto de CPVC. Esta clasificación de celda (tal como lo define la ASTM D1784) significa que el CPVC de Corzan ha demostrado tener la más alta resistencia a impactos y temperatura de deflexión al calor (HDT) de cualquier compuesto de CPVC.

  • Alta Resistencia a Impactos:
    El CPVC Corzan puede soportar tres veces la resistencia a impactos del CPVC estándar, lo que permite que la tubería sea más fácilmente cortada en el sitio de trabajo, resultando en menores fracturas, rupturas y una menor tasa de residuos.
  • Mayor Temperatura de Deflexión al Calor: El CPVC Corzan tiene una clasificación de temperatura de deflexión al calor (HDT) de 230°F (110°C) – la más alta clasificación de HDT de acuerdo con ASTM D1784. La HDT del CPVC estándar es de 212°F (100°C). Esto significa que la tubería Corzan mantendrá su aspecto recto, profesional, en donde otros sistemas pueden pandearse o doblarse. La rigidez entre los colgantes permanecerá recta y fuerte.

Tolerancias y dimensiones de las Tuberías y Conexiones

Las tuberías cédula 40 y 80 cumplen con, o superan los requerimientos de ASTM F441. Las conexiones asociadas cumplen con, o superan los requerimientos de ASTM F437 (cédula 80 roscada) y ASTM F439 (cédula 80 de zócalo).



Consideraciones de Diseño

Un sistema de diseño deberá realizarse conforme a las instrucciones del fabricante. El diseño también deberá tener en cuenta factores específicos, que incluyen: requerimientos de presión y de flujo, pérdida de fricción, temperaturas de operación, separación de soporte, anclaje, apuntalamiento y bloqueo por empuje, métodos de unión y expansión y contracción térmica.

  • Las clasificaciones máximas de presión de diseño no deberán superar las enumeradas (ver Clasificaciones de Presión)Las clasificaciones de presión aplican a agua a 73°F (23°C). Para temperaturas mayores a 73°F, ver los factores de degradación enumerados arriba. Para fluidos que no sean agua, es posible que la clasificación de presión completa no aplique.
  • La tubería cédula 80 que opera a más de 130°F (54.4°C) no deberá ser roscada. La tubería roscada deberá ser degradada al 50% de la clasificación de presión de la tubería a la temperatura de operación del sistema.
  • Los sistemas con bridas de cualquier tamaña no deberán superar la presión de trabajo de 150 psi a 73°F (23°C). Siga las recomendaciones del fabricante para los factores de degradación de temperatura para servicios mayores a 73°F.
  • Las válvulas Corzan están normalmente clasificadas a 150 psi hasta 240 psi a 73°F (23°C) (la clasificación de presión varía según el tipo de válvula y el fabricante). Consulte al fabricante de la válvula sobre las clasificaciones de presión y las cédulas de degradación de temperatura.
  • En todos los cálculos hidráulicos,deberá utilizarse un factor de fricción de Hazen-Williams de 150.
