Lineamientos Generales de Instalación

Sistemas de tuberías  >  Instalación



La instalación adecuada de los sistemas de tuberías Corzan® es esencial para el desempeño del sistema. Deberán seguirse unos cuantos lineamientos simples para garantizar una vida de servicio larga y una operación segura.



Manejo

Deberá tenerse el cuidado adecuado al transportar, almacenar o instalar las tuberías Corzan para prevenir daños.

  • Las tuberías Corzan deberán almacenarse y enviarse sólo con otras tuberías no metálicas.
  • No deberá dejarse caer o arrastrarse durante su manejo, especialmente durante clima extremadamente frío. El mismo tratamiento aplicará al manejo de las conexiones Corzan.
  • Antes de la instalación real, la tubería y las conexiones deberán inspeccionarse completamente en busca de grietas, boquetes u otros signos de daño. Deberá prestarse especial atención a la superficie interior de la pieza. Aunque la superficie exterior puede no mostrar daños, el manejo inadecuado puede resultar en daños que aparecen sólo en la superficie interior.



Corte

El largo de la tubería puede cortarse fácil y exitosamente siguiendo unos cuantos lineamientos simples.

  • Se obtienen mejores resultados si se usan hojas de sierra de dientes finos (de 16 a 18 pies por pulgada) con poca o nada de compensación (0.025 pulg. máximo).
  • Se recomiendan las sierras eléctricas circulares (6,000 rpm) o las sierras de banda (3,600 pies/min) al usar presión de banda ordinaria.
  • Las cajas para corte en ángulo u otros dispositivos se recomiendan ampliamente para la operación manual con el fin de garantizar cortes cuadrados.

Se deberán retirar las rebabas, virutas y polvo después del corte para prevenir la contaminación del sistema de tubería y para facilitar la unión.



Métodos de Unión

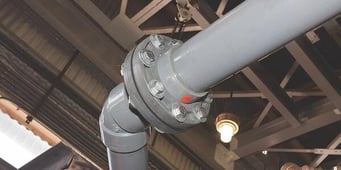

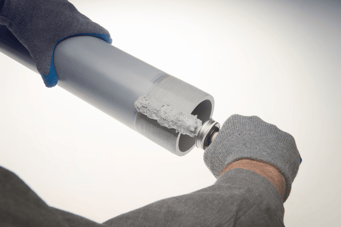

Las tuberías Corzan se pueden instalar utilizando diversas técnicas de unión. La soldadura con solvente, bridas, y roscas son los métodos más comunes y se abarcan a mayor detalle en sus páginas correspondientes. La soldadura de refuerzo de las uniones usando soldadura de gas (aire) caliente también se abarca.



Suspensión / Colocación de Tuberías

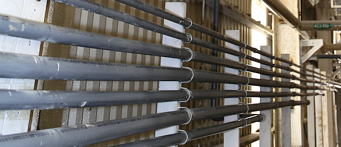

Las tuberías Corzan se pueden instalar sobre la tierra o enterrarse bajo tierra. Los métodos para minimizar la tensión de las tuberías a través de la instalación adecuada se abarcan a mayor detalle enseguida.

Tensión del Sistema

Cualquier tubería metálica o no metálica se somete a corrosión inducida por tensión. Como resultado, deberá prestarse especial atención a la minimización de la tensión en todo el sistema.

La tensión total en un sistema de tuberías no sólo incluye la tensión de presión conocida, sino también las tensiones de fuentes tales como expansión o instalación. Las tensiones por expansión pueden minimizarse con uniones o bucles de expansión. La atención a las técnicas de instalación adecuadas también ayuda a minimizar las tensiones. Las tuberías y las conexiones deberán prepararse adecuadamente antes de unirlas.

Los soportes y sujetadores deberán separarse adecuadamente para prevenir el hundimiento. Además, los soportes y sujetadores no deberán tener bordes ásperos o filosos que pudieran cortar la tubería. Tampoco se recomienda apretar en exceso las abrazaderas y soportes, ya que reducirá el movimiento del sistema y contribuirá a la tensión del sistema. Por último, los componentes del sistema no deberán forzarse en su lugar.

Expansión y Contracción Térmica

Las tuberías Corzan tienen un bajo coeficiente de expansión térmica entre la familia de materiales para tuberías termoplásticas. Sin embargo, su expansión térmica es aún mayor que la de la tubería metálica.

Típicamente, los bucles de expansión o compensaciones en la tubería están diseñados para considerar cualquier expansión o contracción térmica. También pueden instalarse juntas de expansión. La información sobre las juntas de expansión puede obtenerse contactando a Lubrizol o a los fabricantes de las tuberías Corzan.

Para considerar la expansión y contracción en el diseño, revise nuestra calculadora de expansión térmica



Probando el Sistema de Tuberías

Después de instalar el Sistema de tuberías y de curar completamente cualquier cemento solvente, se deberá probar la presión en el sistema y revisarlo en busca de fugas utilizando agua. No se recomienda el uso de aire comprimido o inerte para las pruebas.

Se deberá permitir que todo el aire atrapado se ventile a medida que el sistema se llena de agua. El llenado con agua deberá realizarse a una velocidad de máximo 1 pie/segundo.

Después del llenado, se deberá presurizar el sistema a 125% de la presión de diseño máxima de la parte con menor clasificación del sistema. Entonces se deberá mantener la presión durante no más de una hora mientras se revisa el sistema en busca de fugas.
