SOPORTES Y SUJETADORES DE DUCTOS CPVC DE CORZAN®

Las ducterías de CPVC de Corzan® requieren de menos soportes a temperaturas elevadas que otros sistemas de ductos termoplásticos gracias a su excepcional resistencia al calor – una ventaja importante en cuanto a ahorro de costos.

El espacio de soporte apropiado depende del:

  • Diámetro del ducto
  • Parámetros de temperatura del sistema
  • Ubicación de las cargas de tensión concentrada
  • Posibilidad de acumulación de sólidos de proceso dentro del sistema

Al igual que con todos los sistemas de tuberías, el espacio de soporte apropiado es esencial para garantizar que la deflexión y el hundimiento se mantengan al mínimo. Al hacer esto, se previene la innecesaria tensión en el sistema y se reduce la posibilidad de crear áreas de condensación/recolección de fluidos. Los drenajes deben instalarse en donde se espera una acumulación de humedad y en puntos bajos en el sistema; estos lugares deberán especificarse en los dibujos.

Los valores en la siguiente tabla se basan en las pruebas reales de ductos llenos de aire a diversas temperaturas – e incorporan un factor de seguridad razonable.

Dependiendo del tipo de servicio de sistema, se debe considerar la posibilidad de acumulación de sólidos dentro de la línea, particularmente en donde hacen intersección dos líneas de proceso separadas. Es posible que se creen sólidos dentro de un sistema como el resultado de una reacción química de los humos que se extraen. Las cargas de tensión pueden ser generadas por el peso adicional de los sólidos acumulados, y este hecho deberá abordarse con el soporte de sistema adecuado en donde se requiera.

Deberá llevarse a cabo una adecuada inspección, limpieza y mantenimiento del sistema para prevenir la formación de cargas de peso adicionales.

Refiérase a la siguiente tabla para el espacio máximo de soporte de ductos horizontales llenos de aire a diversas temperaturas.



Espacio Máximo de Soporte de Sujeción en PiesCPVC de Corzan Ducto Máximo de Soporte de Suspensión



Al igual que con cualquier sistema, el ducto de CPVC de Corzan debe ser soportado de forma independiente con lo siguiente para garantizar la más alta integridad del sistema:

  • Ventiladores
  • Conexiones flexibles
  • Campanas
  • Depuradores
  • Tanques
  • Otros componentes del sistema

En el caso de que se instalen conexiones flexibles como juntas de expansión, se debe proporcionar un soporte o sujetador adecuado en cada extremo de la conexión flexible. Otros componentes pesados del sistema, tales como compuertas, filtros, etc., también deben ser soportados independientemente para evitar áreas de alta concentración de tensión.

Los sujetadores y los soportes deben estar bien sujetos a la estructura del edificio para evitar la vibración, y deben instalarse de manera que se eviten las condiciones de tensión en el sistema (alineados correctamente). El diseño sísmico y las prácticas de construcción para sujetadores y soportes deberán seguirse cuando corresponda.

Los sujetadores seleccionados deberán tener una superficie de carga adecuada libre de bordes ásperos o afilados, y no deberán dañar el ducto durante su uso.

Las abrazaderas y los sujetadores también deben ser de un material resistente a la corrosión adecuado para su uso en el entorno del sistema. Los sujetadores deben ser de un tipo que no restrinja el movimiento lineal del sistema debido a la expansión y la contracción.

Además, se debe evitar apretar demasiado para evitar la deformación del ducto y la restricción del movimiento.



Refuerzos

Debido a la inherente rigidez y resistencia al calor del ducto CPVC de Corzan, no se requieren refuerzos o bridas adicionales para ductos de 6 a 24 pulg. hasta 160°F (71.1°C) y 10 pulg de presión estática negativa interna. Esto supone que se siguen los requisitos correctos de espacio de soporte. No se requieren refuerzos adicionales para sistemas bajo presión positiva.



Expansión y contracción térmica

Expansión y contracción térmica El coeficiente de expansión lineal (y) para el ducto de CPVC de Corzan es de 3.7 x 10-5

El coeficiente de expansión lineal (y) para el ducto de CPVC de Corzan es de 3.7 x 10-5 pulg./pulg./°F, la tasa de expansión térmica más baja de los termoplásticos de uso común.

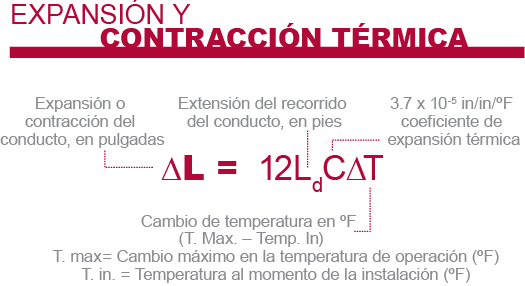

AAl igual que con todos los productos de tuberías, la expansión y contracción térmica del sistema deben considerarse y abordarse adecuadamente durante el diseño e instalación del sistema. La tasa de expansión o contracción del ducto de CPVC Corzan se puede calcular de la siguiente manera:



Corzan CPVC ductos de expansión térmica y ecuación de contracción



El medio más común para compensar los cambios en la longitud es con la instalación de juntas de expansión en línea: el tipo de casquillo flexible o el tipo de pistón con junta tórica son los más comunes.

Los efectos de la expansión y contracción térmica también se pueden compensar utilizando la flexibilidad de línea inherente del sistema para crear bucles de expansión y compensaciones cuando sea necesario. La información adicional detallada sobre los efectos y el control de la expansión y contracción térmica, y otra información relacionada con el diseño e instalación de productos de tuberías de CPVC, esta disponible a solicitud.
