Clasificaciones de presión de la tubería de CPVC Corzan

La tubería industrial y los accesorios responden de manera diferente a las presiones internas. El compuesto de Corzan^® CPVC ha sido clasificado con la presión de acuerdo con el ASTM D2837 y PPI TR-3 con base en el diseño hidrostático (HDB) de:

4000 psi a 72 ° F (23 ° C) como se detalla en el PPI TR-4
1000 psi a 180°F (82.2°C) como se detalla en el PPI TR-4

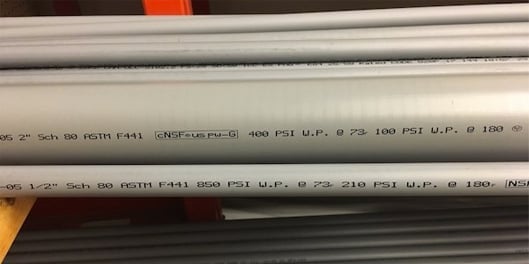

clasificaciones-de-presion-cpvc-corzan-imagen-tubos

En comparación con los materiales genéricos de CPVC, los accesorios fabricados con Corzan^® CPVC demostraron una resistencia a la fluencia mejorada y la capacidad de soportar mejor la presión hidrostática a altas temperaturas a largo plazo.

Estos accesorios duraron cuatro veces más que los moldeados con otros compuestos de CPVC cuando se sometieron a prueba de presión a 180 ° F (82,2 ° C) a 551 psi.

Conozca cómo se calculan las clasificaciones de presión de tubería de CPVC en nuestro artículo de recursos, "Cómo se calculan las clasificaciones de presión de la tubería CPVC".

Guía de contenido

Corzan^® CPVC Clasificación de la presión en la tubería > Cédula 80 CPVC (con accesorio de conexión) > Corzan^® CPVC Cédula 80 CPVC (1000 HDB) Presión de trabajo máximo (PSI) > Cédula 40 CPVC: Clasificación de presión de agua (PSI) >

Corzan^® CPVC Cédula 40 CPVC (1000 HDB) Presión de trabajo máximo > Corzan^® CPVC Cédula 80: Clasificación de presión de colapso (PSI) > Corzan^® CPVC Cédula 40: Clasificación de presión de colapso (PSI) >

Corzan^® CPVC CPVC Clasificación de la presión en la tubería

Las clasificaciones de presión del sistema Corzan^® CPVC son una función del compuesto de la tubería, el programa de la tubería, el tamaño de la tubería y las temperaturas de operación. Las clasificaciones de presión internas de Corzan^® CPVC 4120-05, cédula 80 y 40 se enumeran a continuación, al igual que las clasificaciones de presión de colapso.

Cédula 80 CPVC (con accesorio de conexión):

Clasificación de presión de agua de tuberia CPVC 4120-06 Cédula 80 PSI (sin roscar)

Diámetro nominal	70°F	80°F	90°F	100°F	120°F	140°F	160°F	180°F	200°F
1/4''	1130	1130	1028	938	791	644	497	350	**
3/8''	920	920	837	764	644	524	405	285	**
1/2''	850	850	774	706	595	485	374	264	**
3/4''	690	290	628	573	483	393	304	214	**
1''	630	230	573	523	441	359	277	195	**
1^1/4''	520	520	473	432	364	296	229	161	**
1^1/2''	470	470	428	390	329	268	207	146	**
2''	400	400	364	332	280	228	176	124	**
2^1/2''	420	420	382	349	294	239	185	130	**
3''	370	370	337	307	259	211	163	115	**
4''	320	320	291	266	224	182	141	99	**
5''	290	290	264	241	203	165	128	90	**
6''	280	280	255	232	196	160	123	87	**
8''	250	250	228	208	175	143	110	78	**
10''	230	230	209	191	161	131	101	71	**
12''	230	230	209	191	161	131	101	71	**
14''	220	220	200	183	154	125	97	68	**
16''	220	220	200	183	154	125	97	68	**
18''	220	220	200	183	154	125	97	68	**
20''	220	220	200	183	154	125	97	68	**
24''	210	210	191	174	147	120	92	65	**

** Consulte con fabricantes de producto o componentes específicos para factores de reducción de temperatura por encima de 180 °F

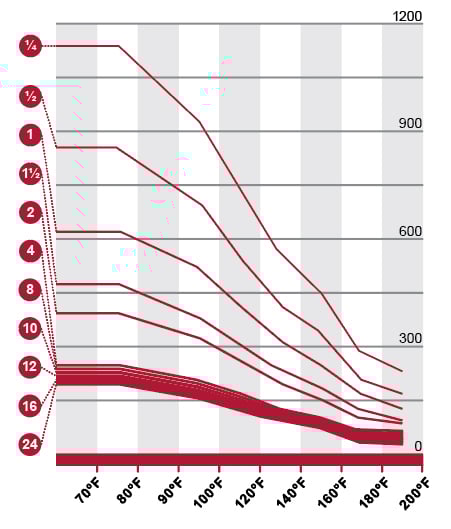

Corzan^® CPVC Cédula 80 CPVC (1000 HDB) Presión de trabajo máximo (PSI)

Cédula 40 CPVC: Clasificación de presión de agua (PSI)

Corzan^® CPVC clasificaciones de presión de agua: Clasificación ASTM F441. CPVC 4120-05

PVC Cédula 40 con conexiónes: clasificaciónes de presión de agua (psi)

Tamaño nominal	70°F	80°F	90°F	100°F	120°F	140°F	160°F	180°F	200°F
1/4''	780	780	710	640	507	390	312	195	156
3/8''	620	620	564	508	403	310	248	155	124
1/2''	590	590	537	484	384	295	236	148	118
3/4''	480	480	437	394	312	240	192	120	96
1''	450	450	410	369	293	225	180	113	90
1^1/4''	365	365	322	299	237	183	146	91	73
1^1/2''	330	330	300	271	215	165	132	83	66
2''	275	275	250	226	179	138	110	69	55
2^1/2''	300	300	273	246	195	150	120	75	60
3''	260	260	237	213	169	130	104	65	52
4''	220	220	200	180	143	110	88	55	44
5''	180	180	164	148	117	90	72	45	36
6''	160	160	146	131	104	80	64	40	32
8''	140	140	127	115	91	70	56	35	28
10''	130	130	118	107	85	65	52	33	26
12''	130	130	118	107	85	65	52	33	26
18''	130	130	118	107	85	65	52	33	26
20''	120	120	109	98	78	60	48	30	24
24''	120	120	109	98	78	60	48	30	24

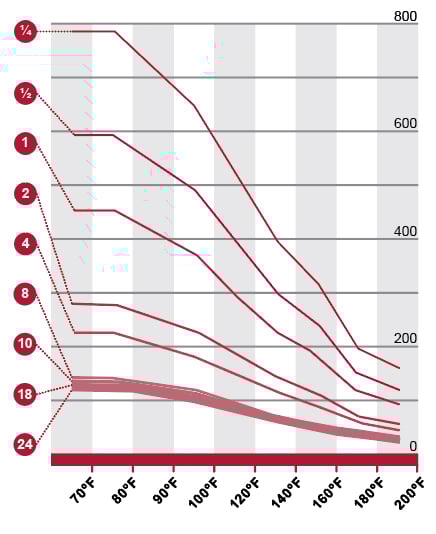

Corzan^® CPVC Cédula 40 CPVC (1000 HDB) Presión de trabajo máximo

Corzan^® CPVC Cédula 80: Clasificación de presión de colapso (PSI)

Corzan^® CPVC clasificaciones de presión: Clasificación ASTM F441. CPVC 4120-05

Resistencia a la presión de colapso (psi) Cédula 80

Tamaño nominal	73°F	100°F	120°F	140°F	160°F	180°F	200°F
1/2''	2006	1732	1459	1277	1049	1003	729
3/4''	1740	1502	1265	1107	949	870	633
1''	1628	1406	1184	1036	888	814	592
1^1/4''	1399	1221	1028	900	771	707	514
1^1/2''	1034	978	937	833	714	654	476
2''	653	617	591	565	548	524	421
2^1/2''	758	717	687	656	636	603	439
3''	521	493	472	451	437	418	396
4''	334	316	303	289	280	268	258
6''	214	202	194	185	179	172	165
8''	146	139	133	127	123	118	113
10''	125	118	113	108	105	100	96
12''	116	110	105	100	97	93	89

Corzan^® CPVC Cédula 40: Clasificación de presión de colapso (PSI)

Corzan^® CPVC clasificaciones de presión: Clasificación ASTM F441. CPVC 4120-05

Resistencia a la presión de colapso (psi) Cédula 40

Tamaño nominal	73°F	100°F	120°F	140°F	160°F	180°F	200°F
1/2''	2006	1732	1459	1277	1049	1003	729
3/4''	1740	1502	1265	1107	949	870	633
1''	1628	1406	1184	1036	888	814	592
1^1/4''	1399	1221	1028	900	771	707	514
1^1/2''	1034	978	937	833	714	654	476
2''	653	617	591	565	548	524	421
2^1/2''	758	717	687	656	636	603	439
3''	521	493	472	451	437	418	396
4''	334	316	303	289	280	268	258
6''	214	202	194	185	179	172	165
8''	146	139	133	127	123	118	113
10''	125	118	113	108	105	100	96
12''	116	110	105	100	97	93	89
