Tubos E Conexões
Os tubos e conexões industriais, independentemente do material de que são feitos, respondem de forma diferente às pressões internas.
O CPVC Corzan® foi avaliado de acordo com o ASTM D2837 e o PPI TR-3 tendo a Base do projeto Hidrostático (HDB) de:
- 4.000 psi a 23°C (72°F) conforme listado em PPI TR-4
- 1.000 psi a 82,2°C (180°F) conforme listado em PPI TR-4

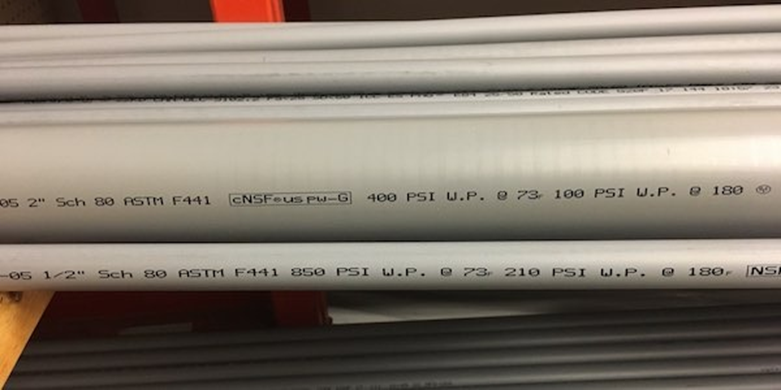

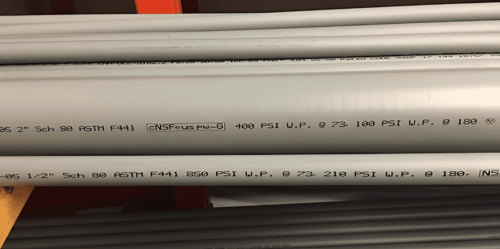

Imagem 1: tubo de CPVC com o descritivo da pressão suportada.
Quando comparado a outros CPVCs, as conexões feitas de CPVC Corzan® demonstraram uma maior resistência e uma ainda maior capacidade de suportar, a longo prazo, pressões hidrostáticas a alta temperatura. Essas conexões após instaladas duraram quatro vezes mais do que as conexões moldadas com outros compostos de CPVC quando testados por pressão a 82,2°C (180°F) a 551 psi.
Quer saber como as classificações de pressão do tubo de CPVC são calculadas? Acesse "Como as classificações de pressão do tubo CPVC são calculadas" em nosso blog.
Classificação da pressão nas tubulações de CPVC Corzan®
As classificações de pressão do CPVC Corzan® se dão em função dos compostos do tubo, o schedule do tubo, diâmetro e temperatura de operação. As classificações de pressão interna dos tubos CPVC Corzan® 4120-05, schedule 80 e 40, estão listadas nas imagens abaixo, conforme as classificações de pressão de colapso.
O que é Schedule (Sch 40/80) em tubos?
O Schedule (Sch) é um sistema de classificação que define a espessura da parede do tubo, em relação ao seu diâmetro nominal.
Quanto maior o número do Schedule, maior é a espessura da parede e, consequentemente, maior a capacidade de suportar pressão para um mesmo diâmetro.
Por exemplo:
- Sch 40: parede mais fina, menor peso e boa capacidade de pressão para muitas aplicações industriais
- Sch 80: parede mais espessa, maior resistência mecânica e maior margem de segurança para pressões mais elevadas
Em sistemas de CPVC Corzan®, o Schedule não define diretamente a pressão de trabalho, mas influencia diretamente essa capacidade, que é posteriormente determinada por tabelas técnicas considerando temperatura e material.
Qual a diferença entre PN e Schedule?
A classificação PN (Pressão Nominal) indica a pressão máxima de operação, geralmente expressa em bar, a uma temperatura de referência (normalmente 20 °C). É um sistema amplamente utilizado em normas internacionais e europeias.
Já o Schedule não indica pressão diretamente, mas apenas a espessura da parede do tubo. A pressão admissível de um tubo Schedule depende:
- Do material (como CPVC, PVC, aço, etc.)
- Da temperatura de operação
- Das propriedades mecânicas do composto
Quais normas regem classificação de pressão do CPVC?
A classificação de pressão dos sistemas de CPVC é definida com base em normas técnicas consolidadas, que tratam tanto das dimensões quanto do desempenho do material. Entre as principais estão:
- ASTM – normas que estabelecem requisitos dimensionais, propriedades mecânicas e critérios de ensaio para tubos e conexões de CPVC
- ISO – normas internacionais aplicáveis ao comportamento sob pressão e temperatura
- ABNT – normas brasileiras que adotam ou harmonizam critérios internacionais, conforme o tipo de aplicação
No caso do CPVC Corzan®, as classificações de pressão são sempre apresentadas em tabelas técnicas específicas, que consideram:
- Schedule do tubo
- Temperatura de operação
- Fator de redução por temperatura
- Coeficientes de segurança
Classificações de pressão em tubos CPVC Corzan® schedule 80:

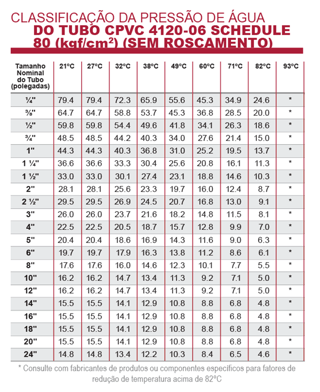

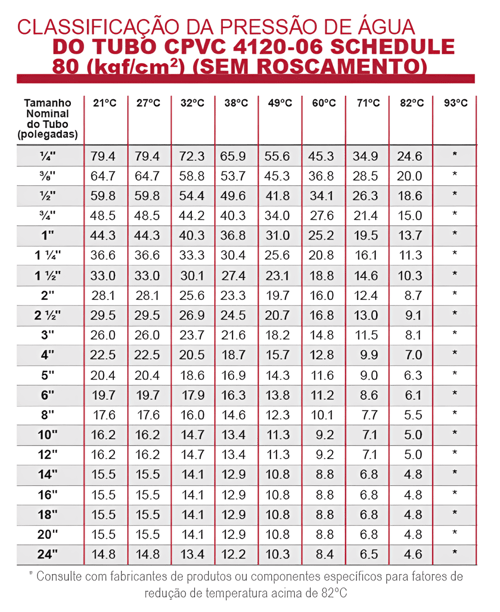

Imagem 2: tabela de classificação da pressão de água do tubo de CPVC schedule 80 sem roscamento.

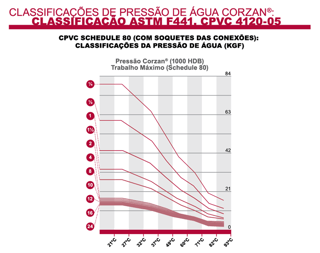

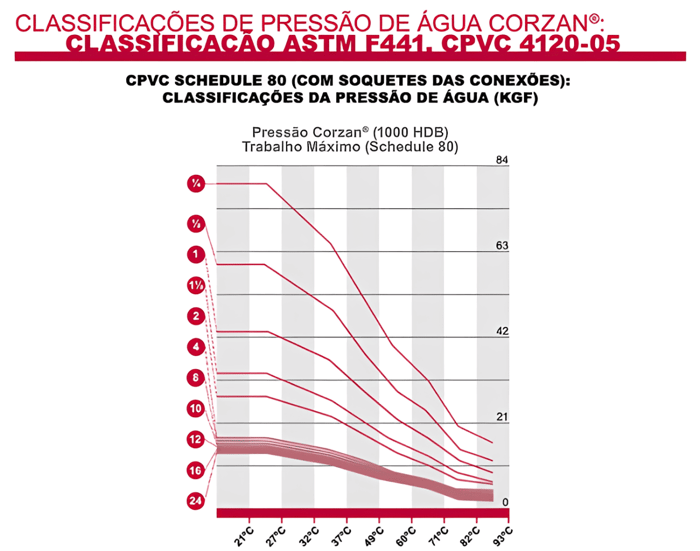

Imagem 3: gráfico descritivo da pressão na tubulação de CPVC schedule 80 em função da temperatura.

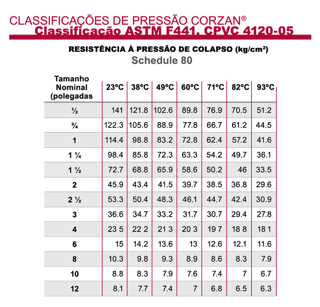

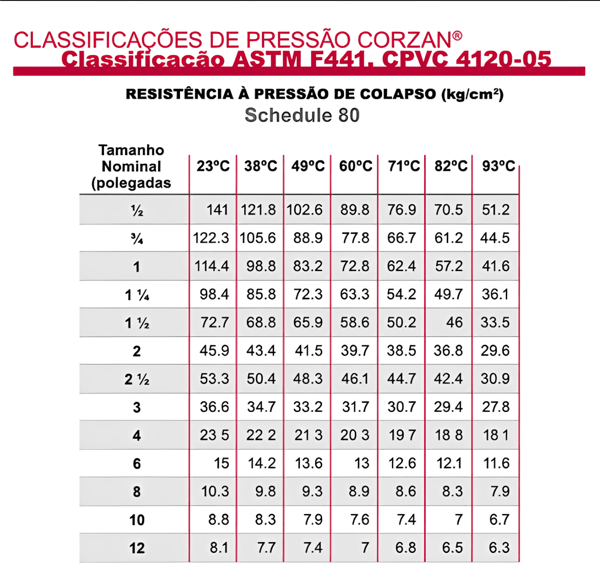

Imagem 4: tabela de resistência à pressão de colapso - schedule 80.
Classificações de pressão em tubos CPVC Corzan® schedule 80:

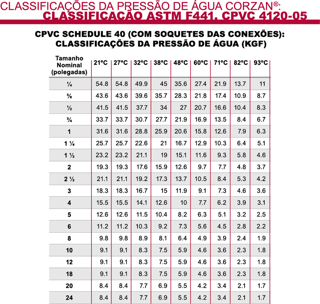

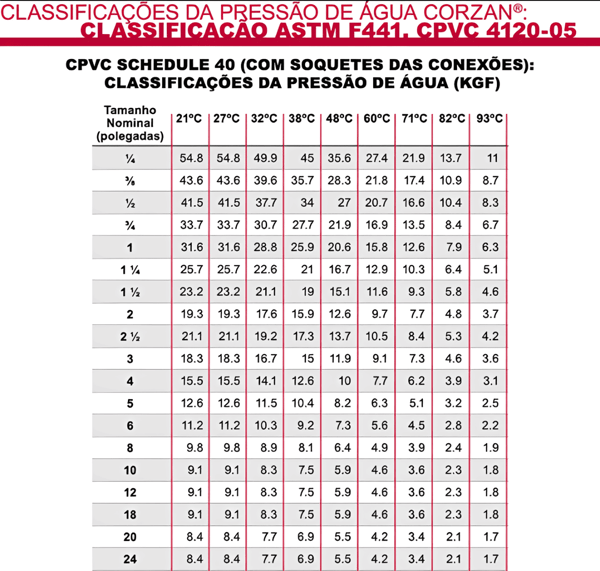

Imagem 5: tabela de classificação da pressão de água do tubo de CPVC schedule 40.

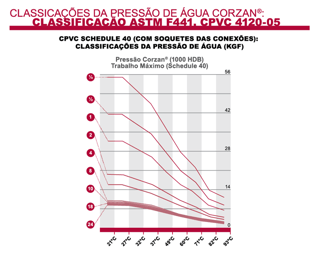

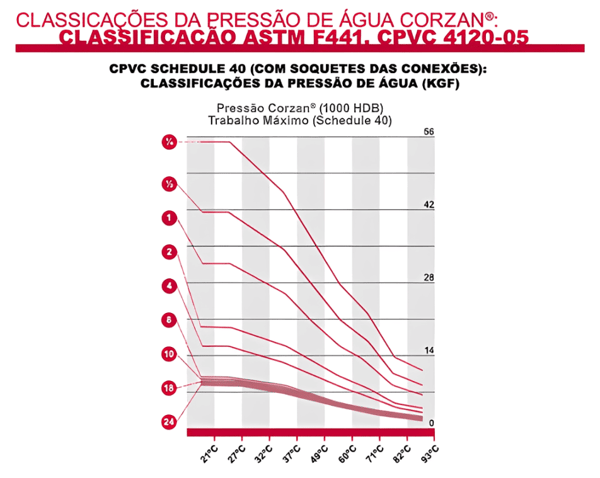

Imagem 6: gráfico descritivo da pressão na tubulação de CPVC schedule 40 em função da temperatura.

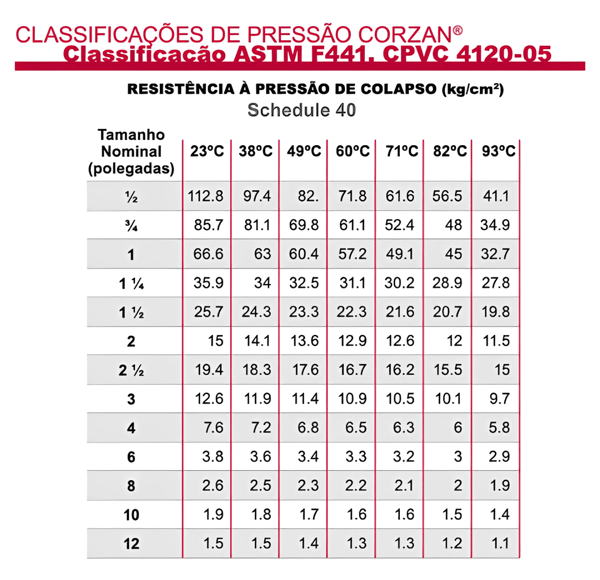

Imagem 7: tabela de resistência à pressão de colapso - schedule 40.
