CORZAN® CPVC 파이프압력정격

산업배관및피팅은내부압력에따라다르게적용해야합니다. Corzan® CPVC 원료는ASTM D2837 및 PPI TR-3에따라다음의수압설계기준(HDB)을같는 것으로 압력등급이 책정되었습니다:

  • 72°F(23°C)에서 4000psi로PPI TR-4에 등재
  • 180°F(82.2°C)에서 1000psi로PPI TR-4에등재

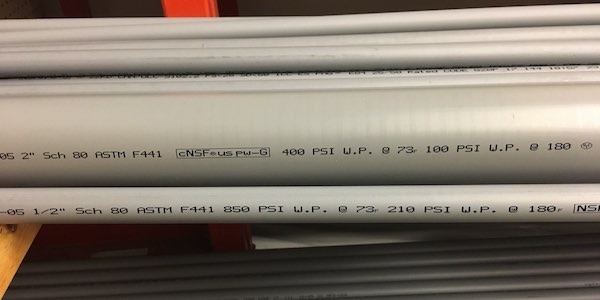

Corzan CPVC with pressure rating

일반 CPVC 재료와비교했을때, Corzan CPVC로제작된피팅은크리프저항성이개선되었고, 장시간고온에서수압을더잘견딜수있는성능을보여주었습니다. 이피팅들은 180°F(82.2°C)에서551psi의압력으로시험할때다른 CPVC 원료로성형된것보다 4배더오래지속되었습니다.



저희의기술자료, "CPVC 배관압력등급계산방법."에서 CPVC 파이프압력등급에대해알아보십시오.



Corzan® CPVC 배관의압력등급

Corzan시스템압력등급은파이프원료, 파이프두께, 파이프크기및운전온도에 따라 다릅니다. CPVC 4120-05 Schedule 80 및 40 파이프의 Corzan 내부압력등급과파괴 압력등급은 아래와 같습니다.

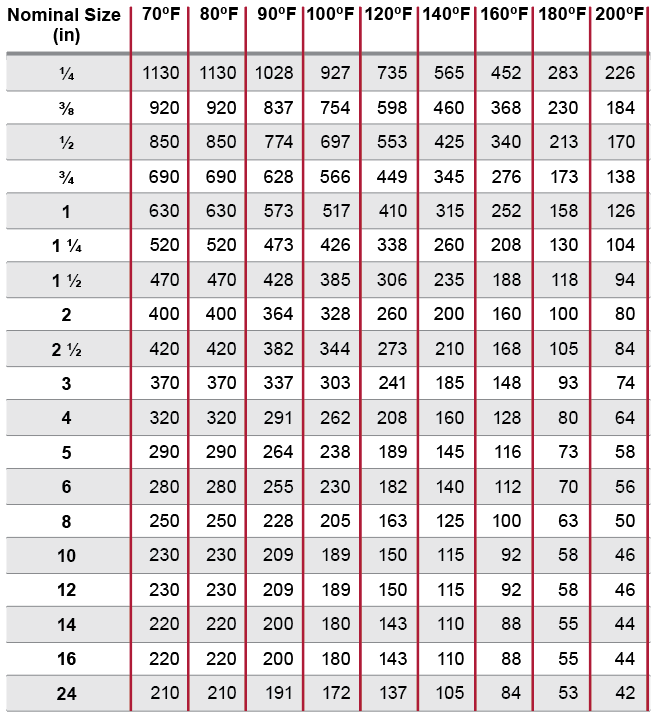

Schedule 80 CPVC(소켓피팅포함): 수압등급(psi)

sch-80-water-pressure-large
클릭하여 더큰이미지 보기

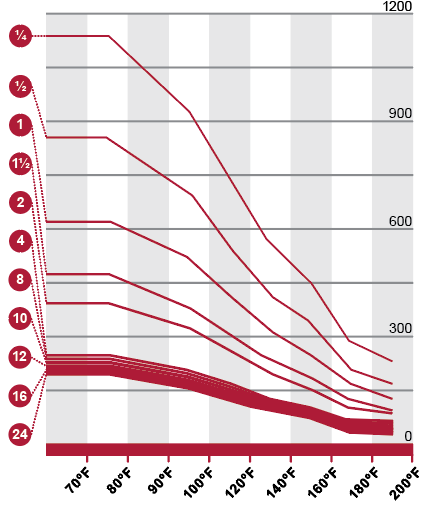

Corzan Schedule 80 CPVC(1000 HDB) 최대운전압력

Corzan CPVC Schedule 80 Maximum Working Pressure

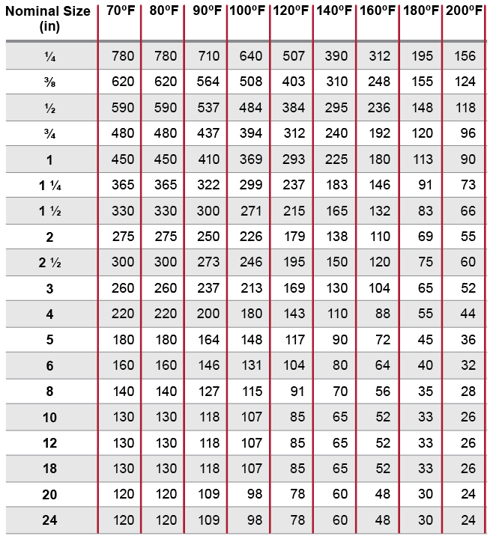

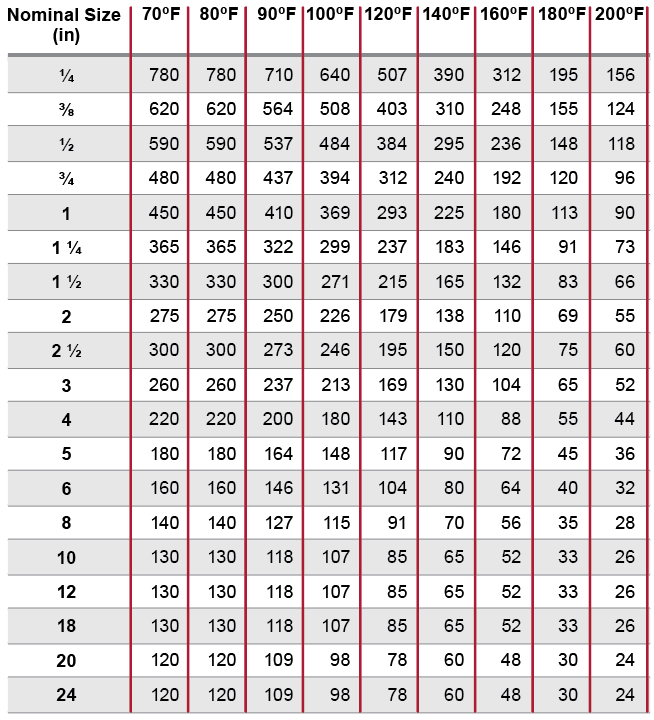

Schedule 40 CPVC: 수압등급(psi)

sch-40-water-pressure-large
클릭하여 더큰이미지 보기

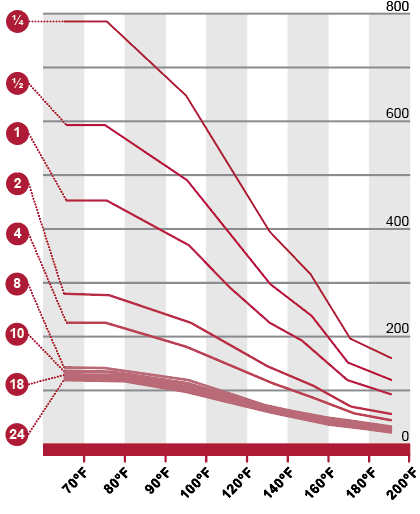

Corzan Schedule 40 CPVC(1000 HDB) 최대작동압력

Corzan CPVC Schedule 40 Maximum Working Pressure

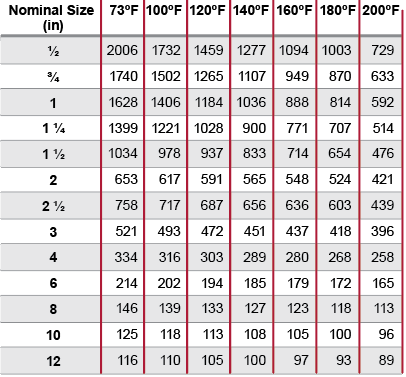

Corzan CPVC Schedule 80 파괴압력등급(psi)

Corzan CPVC Schedule 40 Collapse Pressure Rating (psi)

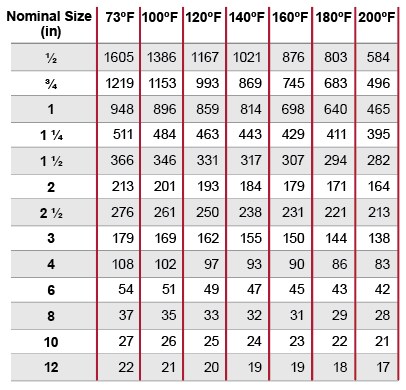

Corzan CPVC Schedule 40 파괴압력등급(psi)



Corzan CPVC Schedule 40 Collapse Pressure Rating (psi)
