By: Corzan Plumbing on noviembre 9th, 2023
Las ventajas de las tuberías ligeras en sistemas de climatización
La tensión interna a la que se ven expuestos los componentes y los materiales de tuberías utilizados en sistemas de aire acondicionado y calefacción, conocidas como tubería para HVAC, hace imprescindible el uso de compuestos que soporten cambios significativos en las condiciones de temperatura y presión.
En este contexto, por tratarse de sistemas que no en todos los casos tienen puntos de apoyo firmes en el suelo, incluso el peso es relevante al momento de elegir un material.
Las tuberías y accesorios de Corzan® CPVC están diseñados para cumplir los requisitos de temperatura y presión de las aplicaciones de HVAC (y resistir las tensiones internas que resultan de transportar fluidos a lo largo del tiempo a diversas temperaturas de operación, de hasta 180°F (82.2°C), en proyectos complejos.
Ventajas de Corzan® CPVC sobre el metal como tubería para HVAC
Trabajar con tuberías de Corzan® CPVC puede reducir diferentes preocupaciones, entre ellas:
- No requiere técnicas de soldadura especializadas y disminuye los riesgos de incendio asociados a estas.
- Reduce el tiempo de soldar y roscar tuberías metálicas.
- Disminuye la limitación de los lugares donde se pueden instalar tuberías metálicas de acuerdo con la capacidad de carga de diferentes partes de un edificio, como las cargas del techo.
- Reduce las dificultades para hacer correcciones en el lugar de trabajo si es necesario.
Comparativa del peso de tuberías de distintos materiales (por cada 100 metros)
Material | Diámetro de la tubería | |||
¾ de pulgada | 1 ½ pulgada | 4 pulgadas | 6 pulgadas | |
Plástico | 3.44 Kg | 10.88 Kg | 50.80 Kg | 112.94 Kg |
Carbón | - | 63.95 Kg | 190.50 Kg | 351.98 Kg |
Acero | 16.78 Kg | 39.91 Kg | 214.09 Kg | 317.06 Kg |
Cobre | 12.24 Kg | 59.87 Kg | - | - |
Considerando las exigencias de temperatura de funcionamiento de los sistemas y el flujo continuo de refrigerante que requiere la operación, es evidente que los materiales utilizados en las tuberías de instalaciones de gran escala requieren una alta resistencia, pero también deben ser ligeras para no añadir peso adicional al de los equipos.

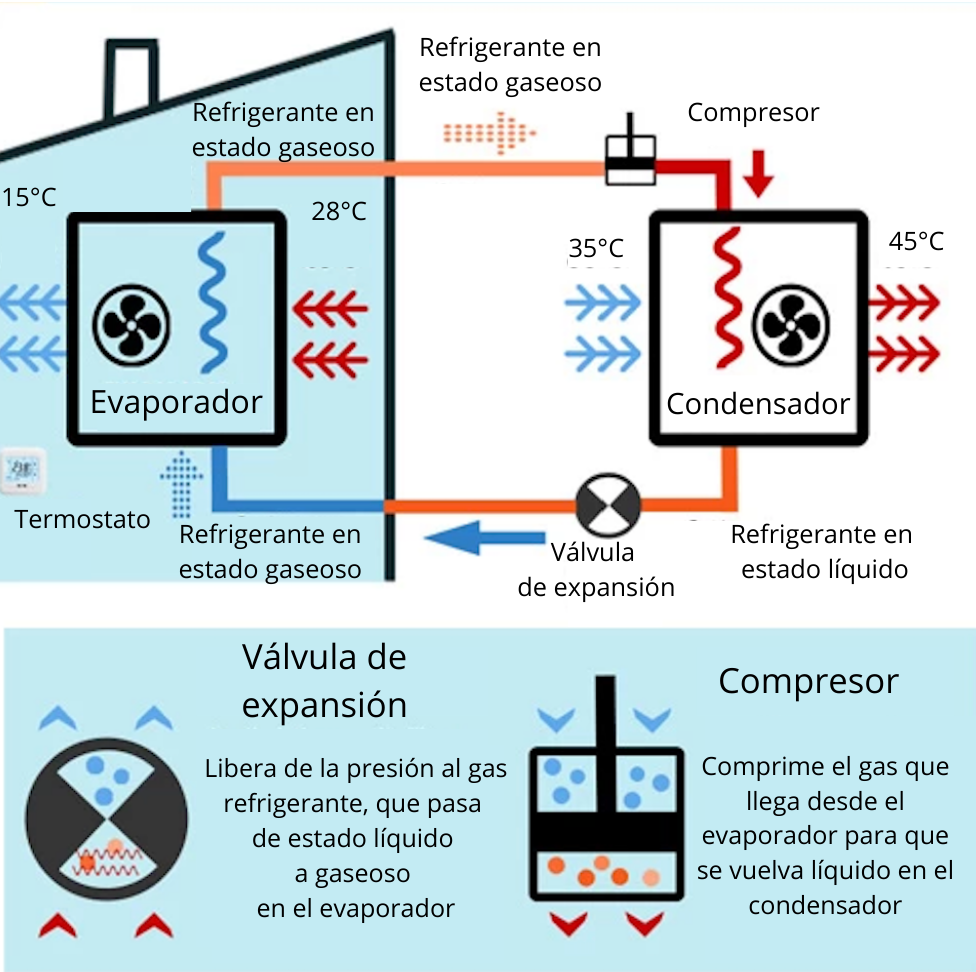

Esquema de funcionamiento de un sistema de aire acondicionado
Más allá de resistir las temperaturas y tensiones del funcionamiento de los sistemas de climatización, cuando las tuberías del termoplástico se exponen a los mismos productos químicos que pueden degradar y reducir la vida útil de materiales metálicos, Corzan® CPVC ofrece un excelente desempeño como tubería para HVAC y tolera el contacto con las sustancias como parte de su capacidad regular, gracias a las superficies lisas resistentes a la corrosión.
Funciones de los componentes de un sistema de aire acondicionado
Componente | Funciones |
Compresor | Comprimir el refrigerante en estado gaseoso para aumentar su presión y temperatura; propulsar el refrigerante a través del sistema |
Evaporador | Absorber calor del aire del espacio a acondicionar; evaporar el refrigerante en estado líquido |
Condensador | Liberar el calor del refrigerante gaseoso al ambiente exterior; convertir el refrigerante en estado gaseoso a líquido |
Ventilador | Provocar la circulación del aire a través del evaporador y el condensador para facilitar el intercambio de calor |
Tuberías y conductos | Transportar el refrigerante entre los componentes del sistema; distribuir aire frío o caliente a través del espacio acondicionado |
Temperatura estándar de operación regular de los componentes de un sistema de aire acondicionado
Componente | Márgenes de temperatura de operación |
Compresores | 65°C - 93°C |
Evaporadores | 0°C – 10°C |
Condensadores | 38°C – 54°C |
Ventiladores y motores | -29°C – 65°C |
Tuberías y conductos | 0°C - 54°C |
La resistencia a distintas sustancias es importante cuando el sistema está expuesto a condiciones atmosféricas que podrían acelerar el proceso corrosivo.
El compuesto termoplástico de Corzan® CPVC también puede adaptarse a amplias variaciones en el pH de los fluidos con los que entra en contacto, sin sufrir corrosión y sin que haya incrustaciones.
Ha sido utilizado durante décadas en aplicaciones de agua de proceso industrial, con inhibidores de corrosión, biocidas y otros productos químicos de tratamiento similares a los utilizados en sistemas de HVAC recirculantes.
Algunos refrigerantes comunes y sus densidades (que determinarán el peso agregado a los componentes del sistema, en promedio 2.27 kg extra por cada tonelada de refrigeración de capacidad) en condiciones estándar de 1 atmósfera de presión y 0°C de temperatura son:
● R-134A (1,1,1,2-Tetrafluoroetano): 1.206 g/cm³
● R-410A (mezcla de R-32 y R-125): 1.067 g/cm³
● R-22 (Clorodifluorometano): 1.219 g/cm³
Amoníaco (NH3): 0.682 g/cm³
● Dióxido de carbono (CO2): 1.98 g/cm³
Cómo las tuberías ligeras de Corzan® CPVC ofrecen beneficios
- El material siempre es más ligero que el acero de tamaño comparable, lo que brinda ventaja en términos de maniobrabilidad.
- Trabajar con un material ligero disminuye la probabilidad de esfuerzo y lesiones durante la instalación.
- Se reduce el gasto en maquinaria de elevación pesada para transportar y elevar la tubería a su posición y en cantidad de trabajadores requeridos para mover la tubería.
- Se reduce el riesgo de lesiones por transporte de cargas pesadas en el lugar de trabajo.
El CPVC puede ser utilizado en aplicaciones diferentes a las tuberías para HVAC. El uso en instalaciones hidráulicas es el fin con el que fue desarrollado FlowGuard®, y en sistemas de rociadores contra incendios es posible utilizar BlazeMaster®. Si necesitas más información sobre los usos del compuesto o dónde comprarlo, contáctanos.
