CONDUCTIVIDAD TÉRMICA DEL SISTEMA DE TUBERÍAS Corzan® CPVC

Una práctica prudente para garantizar la seguridad del trabajador es aislar las tuberías que tienen temperaturas de la superficie exterior superiores a 140°F (60°C).

Corzan® CPVC tiene un valor de conductividad térmica muy bajo, aproximadamente 1/300 del valor del acero. Esto se traduce en menores costos.

  • La alta conductividad térmica de las tuberías de metal significa que la temperatura de la superficie exterior de la tubería es aproximadamente igual a la temperatura del fluido que se transporta. Por lo tanto, las tuberías que transportan fluidos a temperaturas de 140°F (60°C) o más deben aislarse si existe la posibilidad de contacto del trabajador. Este aislamiento genera más costo en la instalación inicial de un sistema y hace que las inspecciones periódicas de la tubería sean más difíciles.
  • La menor conductividad térmica de las tuberías de Corzan® CPVC significa que la temperatura de superficie es significativamente menor que la temperatura del fluido interior, lo que con frecuencia vuelve al aislamiento innecesario. Esto también significa que la energía en la corriente de proceso se conserva, ya que la tasa de transferencia de calor a través de las tuberías de CPVC suele ser del 50-60% de la de las tuberías de acero.

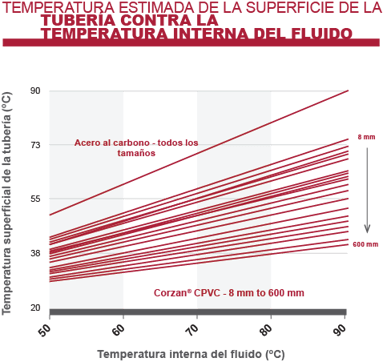

Temperatura de Superficie de Tubería Estimada en Comparación con la Temperatura del Fluido Interior

Conductividad térmica del ducto CPVC de Corzan



La figura anterior muestra la temperatura aproximada de superficie de la tubería como una función de la temperatura del fluido interior para un sistema de tubería y con 73°F (22.8°C) de aire circulando a 0.75 pies por segundo. Se representan los tamaños de tubería de Corzan® CPVC Calibre 80 de 2, 4, 6, 8, 10 y 12 pulgadas.

Esta figura tiene la intención de demostrar la importante diferencia entre el acero y el tubo de Corzan® CPVC, pero no debe usarse para el diseño del sistema. La temperatura de superficie real de la tubería en un sistema en funcionamiento depende de muchos factores, incluida la temperatura ambiental, la velocidad y dirección de la circulación del aire, etc.
