ESPACIAMIENTO MÁXIMO DE SOPORTE PARA LAS TUBERÍAS DE CORZAN® CPVC

Las recomendaciones de espaciado de soporte se basan en tramos rectos de líneas no aisladas que transportan fluidos con gravidades específicas de hasta 1.0.

Los componentes pesados del sistema, tales como válvulas, conjuntos bridados, tes y otras formas de cargas de esfuerzo concentradas, deben ser soportados independientemente.

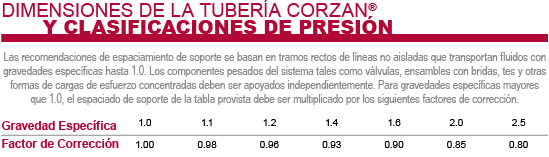

Para gravedades específicas mayores que 1.0, el espaciado de soporte de la tabla proVista se debe multiplicar por los siguientes factores de corrección:



Corzan CPVC Espaciamiento de soporte de factores de gravedad específicos

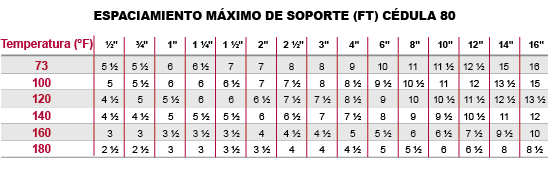

Espaciado máximo de soporte (ft.) Cédula 80

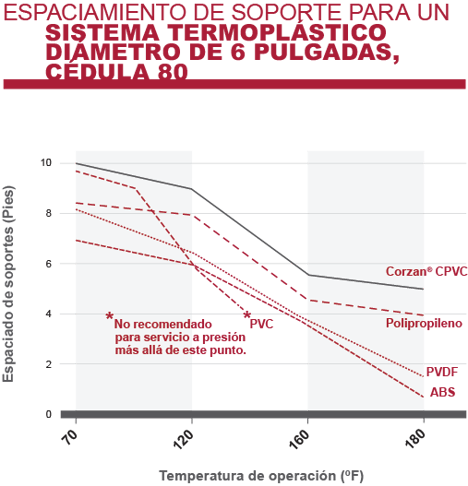

Espaciado de soporte para el diametro de 6 pulgadas, Sistemas de termoplásticos Cédula 80

Tuberías de CPVC de Corzan y espaciado de soporte

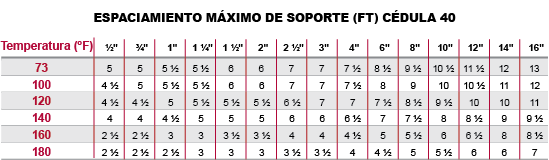

Espacio máximo de apoyo (ft.) Cédula40

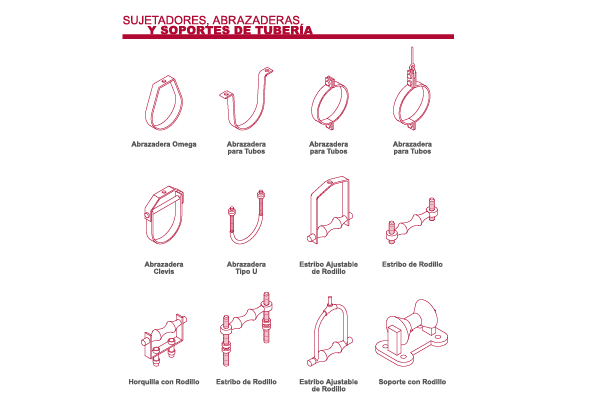

Perchas, abrazaderas y soportes para tuberías

Perchas, abrazaderas y diagramas de soporte CPVC Corzan



Suspensiones y soportes de tuberías horizontales

La tubería Corzan® CPVC no debe anclarse firmemente a los soportes, sino que debe asegurarse con correas o colgadores lisos que permitan el movimiento causado por la expansión y contracción. Los ganchos no deben tener bordes ásperos o afilados que entren en contacto con la tubería.





Suspensiones y soportes de tuberías verticales

Los tramos verticales de la tubería Corzan® CPVC deben ser soportados por abrazaderas para tubos o por soportes ubicados en la conexión horizontal cerca de la tubería vertical. Se deben utilizar perchas y correas que no distorsionen, corten ni desgasten la tubería.

Mantenga la tubería vertical en alineación recta con los soportes en cada nivel, más la guía de la mitad de recorrido para los tamaños de tubería de 2 pulgadas y de menor tamaño, o según lo especificado por el ingeniero de diseño para permitir la expansión / contracción.

Sample Header Goes Here

Calculadora de expansión térmica

Con la calculadora de expansión de tuberías de Corzan® CPVC , tenga en cuenta la expansión lineal de Corzan® CPVC y su diseño en torno al estrés por compresión.

Acceda a la Calculadora de Bucle de Expansión

Cómo tener en cuenta la expansión térmica en el diseño de sistemas de tuberías

Si bien la expansión y la contracción son inevitables, los problemas resultantes pueden evitarse fácilmente con las consideraciones de diseño adecuadas.

Leer Más
