INSTALACIÓN DE BRIDAS EN LAS TUBERÍAS  CORZAN® CPVC

Brida CPVC Corzan



Las bridas se pueden usar para proporcionar el desmontaje temporal de un sistema de tuberías o se pueden usar cuando no es posible hacer uniones con cemento solvente en el sitio de ensamblaje.  Las bridas se unen a la tubería mediante cemento solvente o uniones roscadas.

Consulte las secciones sobre aplicación de cemento solvente o roscas de la tubería Corzan® para conocer las técnicas adecuadas.

Las uniones con bridas incorporan una junta elastomérica entre las caras de acoplamiento para proporcionar un sello. La junta seleccionada debe ser de cara completa y tener una dureza de durómetro 55-80 A. Típicamente, las juntas tienen 1/8 pulg. de espesor y el material debe ser resistente al ambiente químico al que estará expuesto y ser químicamente compatible con CPVC.

Los fabricantes de materiales  de juntas deben proporcionar este tipo de información. Tenga en cuenta que si el sistema de tuberías es para servicio de agua potable, la junta también debe estar aprobada para agua potable.

Las bridas deben alinearse cuidadosamente y los pernos deben insertarse a través de los agujeros correspondientes. Use una arandela plana debajo de cada tuerca y cabeza de perno.Cada perno debe apretarse parcialmente en la secuencia alterna como se indica en los patrones a continuación.Se debe usar una llave dinamométrica para el apriete final de los pernos.

Apriete los pernos al par de torsión recomendado en la tabla siguiente en la misma secuencia alterna utilizada anteriormente.

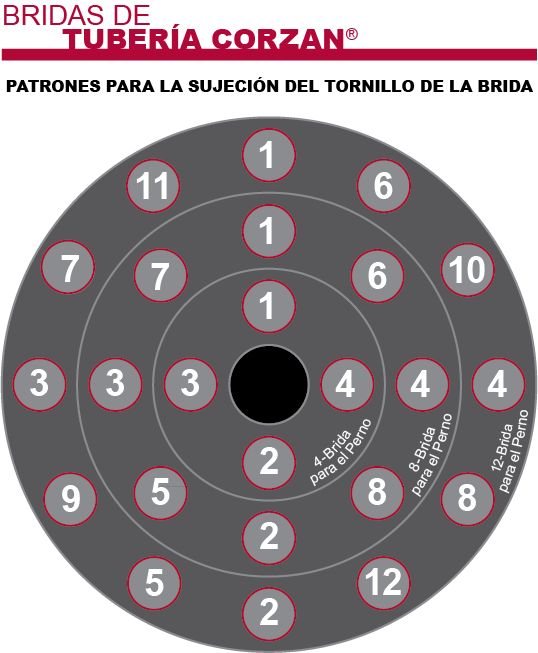

Patrones de Apriete de Pernos de Brida

Patrón de ajuste de perno de brida CPVC de Corzan



Las uniones con bridas se clasifican típicamente a 150 psi a 73°F (22.8°C). Para los sistemas que operan a temperaturas mayores, la clasificación de la presión de la brida se deberá degradar conforme a las recomendaciones del fabricante.

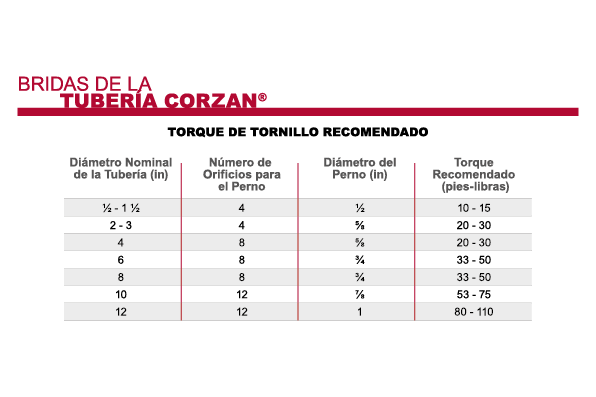

Par de Torsión de Perno Recomendado

Tabla de par de pernos CPVC de Corzan
