¿Cuál es la diferencia entre el CPVC Cédula 80 y el PVC?
SISTEMAS DE TUBERÍAS | CONDUCTOS
Podríamos decir que la principal diferencia entre el PVC y el CPVC es el rango de temperaturas y presión que cada uno es capaz de soportar. El CPVC Cédula 80 soporta temperaturas de hasta 60° centígrados, mientras que el PVC soporta 6° C como temperatura máxima de servicio, lo que limita su consideración en aplicaciones de tubos industriales.
Pero la diferencia entre el CPVC y el PVC es aun más compleja que su tolerancia a las temperaturas altas o a la presión. En este artículo hablamos detalladamente sobre cada uno, con las características que los hacen especiales para diferentes propósitos.
Definiendo qué es el PVC y el CPVC
El policloruro de vinilo (PVC) es un termoplástico versátil, especialmente conocido como un material de tuberías y conexiones utilizado para aplicaciones residenciales y comerciales de plomería (fontanería).
En la misma familia de termoplásticos que el PVC se encuentra el policloruro de vinilo clorado (CPVC). Aunque éste es similar al PVC en su nombre y en los tipos de productos disponibles, muestra una resistencia superior al calor y a la presión, lo que permite usarlo en aplicaciones industriales más exigentes.
Y la diferencia que estos dos materiales presentan, hablando de resistencia al calor y la presión, proviene de su composición molecular.
Composición molecular del CPVC y el PVC
En términos técnicos, podemos decir que el CPVC es un homopolímero (es decir, un polímero que tiene una sola unidad estructural) que fue sometido a una reacción de cloración. Típicamente, el cloro y el PVC reaccionan mediante un mecanismo de radical libre básico, el cual puede ser iniciado por energía térmica y/o UV.

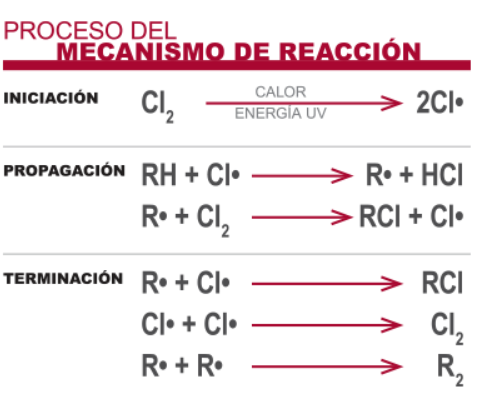

Proceso del mecanismo de reacción CPVC
En el PVC, un átomo de cloro ocupa el 25% de los sitios de enlace en la estructura de carbono, y los sitios restantes se llenan con hidrógeno.
El CPVC difiere del PVC en que aproximadamente el 40% de los sitios de enlace en la estructura se llenan con átomos de cloro. Los átomos de cloro que rodean la estructura de carbono del CPVC son lo suficientemente grandes como para proteger su cadena de carbono de las condiciones que a menudo debilitan a otros termoplásticos.

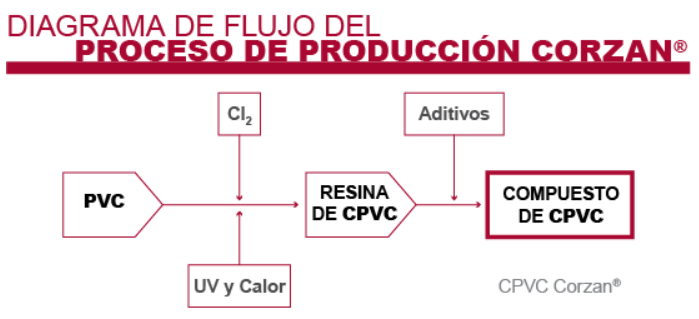

Diagrama de flujo del proceso de producción del CPVC Corzan®
El contenido de cloro del PVC base se puede aumentar de 56.7% en masa hasta 74% en masa, aunque típicamente la mayoría de las resinas comerciales de CPVC contienen de 63% a 69% en masa de cloro.

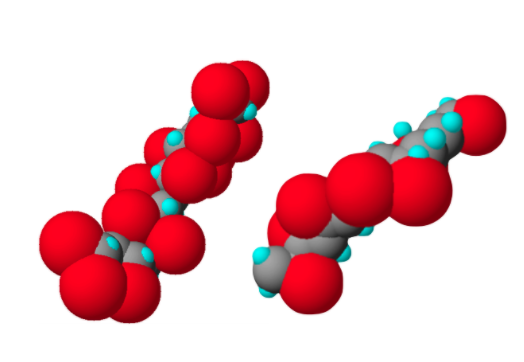

CPVC (izquierda) comparado a un nivel molecular con PVC (derecha). Las esferas rojas representan los elementos de cloro, las azules hidrógeno y las grises representan a la cadena de carbono.
En resumen: ambos materiales están hechos con los mismos elementos básicos, excepto que la reacción química que recibe el CPVC aumenta la cantidad de átomos de cloro que contiene, haciéndolo más resistente a altas temperaturas y presiones.
¿Qué es mejor, PVC o CPVC? Comparemos sus propiedades de desempeño
Muchas características importantes del CPVC y el PVC son similares. Pero como ya dijimos, si se trata de resistencia térmica y resistencia a la presión, las diferencias moleculares del CPVC vuelven sus características básicas superiores a las del PVC.
Resistencia Química
Los termoplásticos están creciendo en popularidad, a menudo como una alternativa a los materiales de metal tradicionales empleados como tubos industriales. El mercado de PVC, por ejemplo, fue valorado en $57 mil millones en el año 2015 y se espera que alcance casi $79 mil millones para el año 2021.
A diferencia de los metales, los cuales son susceptibles a corrosión, formación de sarro y picaduras, las tuberías de CPVC y PVC son inertes a la mayoría de los ácidos, bases y sales, así como a los hidrocarburos alifáticos. A menudo, esto prolonga su vida útil durante años o décadas. La resistencia química es una clara ventaja tanto del CPVC como del PVC.
Sin embargo, debido a la diferencia en el contenido de cloro, cada material tiene una ventaja exclusiva. Un ejemplo es cuando existen mayores concentraciones de ácido sulfúrico. Suponiendo que el material está fabricado por expertos, el CPVC es superior al PVC. Alternativamente, un químico como el amoníaco es altamente reactivo con el cloro; como el CPVC contiene más cloro que el PVC, el segundo tiene un mejor desempeño contra el amoníaco y la mayoría de las aminas.
Eso sí, antes de elegir CPVC, es importante que consultes una tabla de compatibilidad química y contactes a un experto para verificar si este material es adecuado para el uso que planeas darle a tus tuberías.

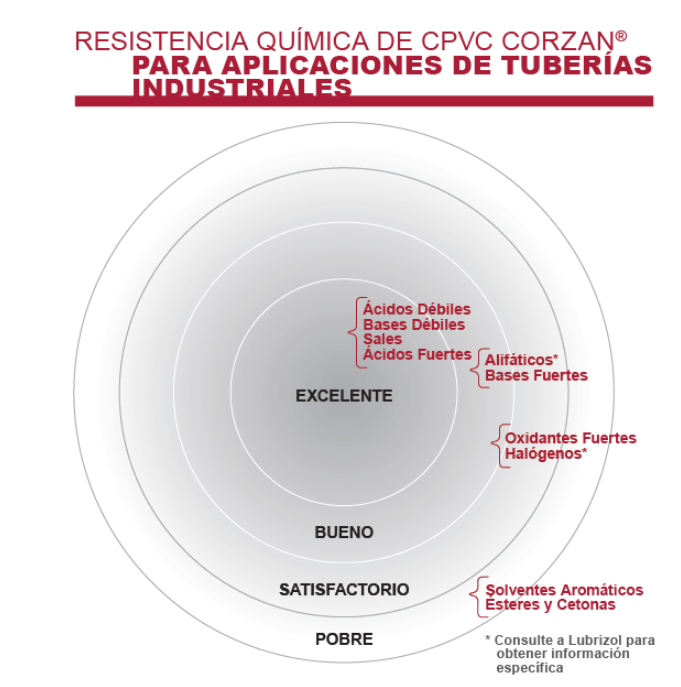

Resistencia química del CPVC para su uso con diferentes grupos químicos. Para la compatibilidad química del CPVC Corzan® con más de 400 químicos, consulta los Datos de Resistencia Química del CPVC Corzan®.
Resistencia a la temperatura
La temperatura de transición vítrea (Tg) aumenta a medida que aumenta el contenido de cloro en el CPVC. La Tg es el punto donde el polímero pasa de ser un material duro y vítreo a ser una sustancia blanda y gomosa, perdiendo su integridad estructural.
La resistencia superior a la temperatura del CPVC se muestra en las normas ASTM para cada material, ya que la temperatura máxima de servicio para el PVC es de hasta 6°C y para el CPVC es de hasta 60° C.
*Nota: asegúrate de consultar con el fabricante para verificar las capacidades operativas individuales de su producto.
No solo se puede usar el CPVC por encima de la temperatura máxima de servicio del PVC, sino que su mayor resistencia a la temperatura le permite funcionar mejor a temperaturas dentro del rango de trabajo del PVC. Por ejemplo, incluso por debajo de 140°F (60°C), el CPVC es superior al PVC en términos de resistencia al impacto y resistencia a la tracción.
Resistencia a la presión
La prueba de tuberías de CPVC y PVC tiene la misma clasificación de presión a 73°F (22.8°C), pero a medida que aumenta la temperatura, el CPVC mantiene su clasificación de presión mejor que el PVC.

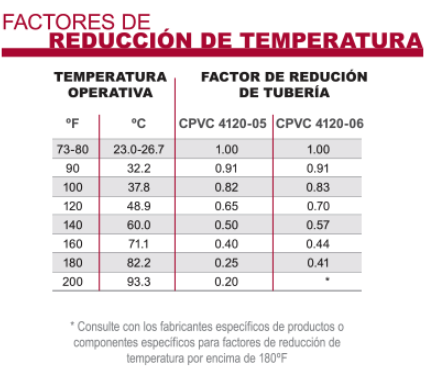

Por ejemplo, calculemos la clasificación de presión para la tubería Cédula 80 de 10’’ a 130°F (54.4°C) tanto para PVC como para CPVC. Ten en cuenta que cada material tiene una presión clasificada en 230 psi a 73°F (22.8°C):
- El PVC tiene un factor de degradación de 0.31 a 130°F (54.4°C), por lo que tiene una clasificación de presión de hasta 71.3 psi a esa temperatura (230 psi x 0.31 = 71.3 psi).
- El CPVC tiene un factor de degradación de 0.57 a 130°F (54.4°C), por lo que tiene una clasificación de presión nominal de 131.1 psi a esa temperatura (230 psi x 0.57 = 131.1 psi).
Aunque el PVC aún se puede especificar para aplicaciones a 130°F (54.4°C), el material puede soportar una presión significativamente menor a temperaturas elevadas (las que superan los 73°F o 22.8°C) que el CPVC.
El CPVC mantiene una clasificación de presión superior que el PVC a medida que la temperatura aumenta. Arriba de 140°F (60°C), el PVC supera su temperatura de trabajo máxima.
Desempeño ante el fuego
Los termoplásticos, como el polipropileno y el polietileno, a menudo otorgan una reputación negativa a toda la gama de estos compuestos, particularmente cuando hablamos de desempeño en el fuego. Sin embargo, la susceptibilidad a la quema y la fusión no aplican para todos los termoplásticos.
El CPVC industrial, específicamente, está diseñado para limitar la inflamabilidad y la producción de humo. Específicamente, existen pruebas de ASTM que miden los siguientes puntos en el material:

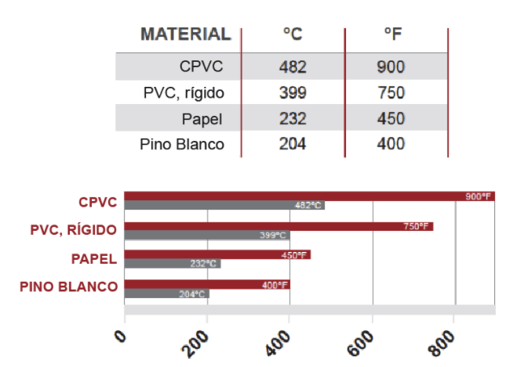

Temperatura de ignición flash: temperatura más baja a la que se puede encender suficiente gas combustible mediante una llama externa pequeña. El CPVC Corzan® debe estar a 900°F (482°C) para que esto ocurra, y el PVC rígido debe estar a 750°F (399°C).

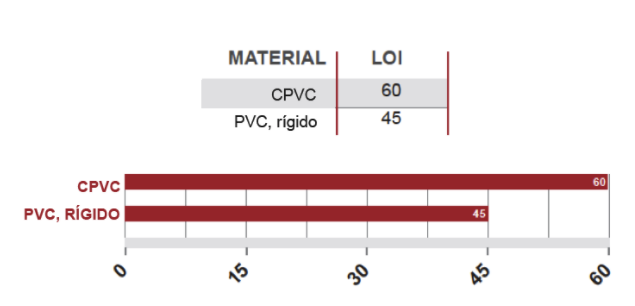

Índice Límite del Oxígeno (LOI): porcentaje de oxígeno necesario en la atmósfera circundante para sostener una llama. El LOI del CPVC Corzan® es 60% y del PVC es 45%. Para referencia, la atmósfera de la tierra es 21% oxígeno.
Productos de CPVC y PVC: usos comunes
Tanto la resina de PVC como la de CPVC comienzan en forma de polvo o gránulos, a menudo con los aditivos ya mezclados. La resina se conforma o moldea en los productos utilizados para uso residencial, comercial e industrial.
Existen dos métodos principales para moldear PVC y CPVC:
- Moldeo por inyección: para la producción a gran volumen, el moldeo por inyección es un proceso fácilmente repetible. La resina se introduce en un barril caliente, se inyecta desde ese punto de entrada a través de la herramienta de moldeo y luego se enfría para endurecerla.
- Extrusión: también es un proceso para productos de alto volumen. Comienza cuando la resina se introduce en la parte superior de la máquina. La materia prima se derrite gradualmente a través de la energía mecánica de un tornillo de giro y por los calentadores a lo largo del barril. Luego se forma en un perfil continuo y se enfría para endurecerla.
En cuanto a los productos que suelen fabricarse con PVC y CPVC, estos son los más comunes:
- Tuberías, conexiones y válvulas
Un informe del mercado de PVC publicado en 2016 reveló que las tuberías y conexiones representan casi 62% de los ingresos de PVC. La facilidad de instalación y la resistencia a la corrosión lo convierten en un reemplazo valioso para materiales alternativos.
Por otro lado, el CPVC comúnmente se especifica para tuberías, conexiones y válvulas donde el calor, la presión y la resistencia química son puntos de preocupación.
- Ductos
Cada vez existen más regulaciones para la emisión de aire, por lo que se ha incrementado la necesidad de contar con sistemas confiables para el manejo de humos, especialmente en entornos corrosivos. Dependiendo de las demandas, principalmente de temperatura, tanto el PVC como el CPVC se especifican en donde la fiabilidad es imperativa.
- Láminas y revestimientos
La excelente resistencia a la corrosión y el desempeño en el fuego del CPVC lo hacen ideal para diversas aplicaciones industriales, además de que se puede envolver con plástico reforzado con fibra (FRP por sus siglas en inglés). Y cuando la lámina o el revestimiento enfrentan menos exigencias de temperatura y presión, se puede especificar el PVC.
- Otros tipos de productos
A menudo, comenzando con láminas de CPVC o PVC como base, los fabricantes pueden cortar y formar el material para su uso en diversas aplicaciones, entre ellas recipientes para industria.
Aplicaciones del PVC y el CPVC
El valor del PVC y el CPVC radica en su versatilidad, costo, facilidad de instalación y resistencia a la corrosión. Con estas ventajas en mente, los usos comunes para cada uno difieren dependiendo de las demandas de la aplicación.
Usos del PVC
El PVC es un material confiable y de bajo costo que también se puede instalar sin el uso de soldadores expertos y costosos. A nivel mundial, más del 50% de la resina de PVC se fabrica para su uso en la construcción.
Agua: la resistencia a la corrosión relativa y el bajo costo hacen que el PVC sea la elección popular en aplicaciones de plomería (fontanería) a baja temperatura y presión.
- Agua potable
- Alcantarillado para tormentas
- Alcantarillado sanitario
- Drenaje
Vivienda: la lámina de PVC se puede fabricar para reemplazar otros materiales, tales como la madera, como un sustituto liviano y resistente. El material a menudo se pinta o termina para dar el aspecto de otros materiales tradicionales.
- Revestimiento de vinilo
- Marcos de ventana
- Alféizares de ventanas
- Acabados de gabinete
- Piso
Aislamiento de cables eléctricos: los plastificantes pueden hacer que el PVC sea más suave y más flexible para usarlo como aislamiento de cables. Además, el PVC es económico y resistente al fuego.
Señalización: debido a que el PVC puede ser económico, relativamente duradero y fácil de pintar, las láminas de este material se utilizan comúnmente para la señalización.
Usos del CPVC
Como el CPVC se basa en las virtudes del PVC, se puede utilizar en muchas de las mismas aplicaciones, pero puede ser costoso siendo el PVC económico la alternativa viable.
Sin embargo, cuando una aplicación requiere la resistencia química de un PVC o CPVC, con condiciones exigentes de temperatura y presión, el CPVC es la opción fiable.
Aplicaciones industriales: el CPVC es una solución duradera y libre de problemas para los entornos industriales más difíciles, y a menudo se especifica en una serie de industrias exigentes.
- Procesamiento químico: transporte confiable de químicos agresivos a altas temperaturas, bajo presión, sin problemas de corrosión.
- Cloro alcalino: transporte de químicos a través de algunos de los entornos más corrosivos imaginables, sin problemas de corrosión.
- Procesamiento de minerales: resiste lo que demanda el procesamiento de materias primas y preciosas.
- Generación de energía: soporte a largo plazo de las altas presiones y los químicos corrosivos comúnmente utilizados por las plantas energéticas.
- Semiconductores: cumple con los estándares de alta pureza para cuartos limpios y elimina los problemas de corrosión causada por químicos agresivos.
- Tratamiento de aguas residuales: pone fin a la corrosión, incluso cuando se transportan los químicos de desinfección más agresivos.
Plomería residencial y comercial: para aplicaciones de plomería (fontanería) que requieren mayor fiabilidad de temperatura y presión, el CPVC proporciona un sistema seguro, eficiente y flexible resistente a la formación de sarro, picaduras y acumulación de bacterias, independientemente del PH del agua o los niveles de cloro.
- Hospedaje: restaurantes y edificios de oficinas de poca altura.
- Venta minorista: edificios de oficinas de mediana altura y centros comerciales.
- Educación: escuelas K-12, así como colegios y universidades.
- Cuidado de la salud: hospitales, clínicas médicas y complejos médicos.
- Multifamiliares: estructuras de seis pisos o menos, incluidos apartamentos, condominios, hoteles y moteles.
- Gran altura: departamentos, condominios y hoteles que abarcan siete pisos o más.
Rociadores contra incendios residenciales y comerciales: la resistencia al fuego y al humo del CPVC, junto con su método de unión simple, lo hacen ideal para diferentes aplicaciones de vivienda.
- Vivienda unifamiliar (NFPA 13D): viviendas independientes o casas móviles.
- Residencial (NFPA 13R): estructuras de cuatro pisos o menos, incluidos condominios, hoteles o moteles y edificios de departamentos de múltiples unidades.
- Residencial comercial (NFPA 13): estructuras de cinco pisos y más, incluyendo de gran altura, condominios, hoteles y edificios de unidades múltiples.
¿Cómo se compara la tubería de CPVC con la de metal?
Para ciertas aplicaciones, el PVC y el CPVC se especifican comúnmente para reemplazar el metal.
Finalmente, te recomendamos complementar la información que te compartimos aquí, con este artículo: ¿El CPVC puede usarse con otros materiales de tuberías?
Y si estás listo para usar este material en tus proyectos, contacta hoy a uno de nuestros expertos.
