Corzan®CPVC 배관의유체취급및수압설계

배관시스템> 사양 > 유체취급



산업용배관시스템을설계할때는배관재료의운반용량및마찰손실을아는것이중요합니다. 이페이지하단의표는 Corzan®CPVC Schedule 40 및 80 파이프에대한정보를자세히설명하고 있습니다. 이값을계산하는방법을설명하는공식은다음과같습니다.



유체흐름의선형속도

파이프에서흐르는선형유속은다음을통해계산합니다:

Corzan CPVC Linear Velocity of Fluid Flow

아래표의값은포함하는모든유체에대해신뢰할 수 있는 수치입니다.

시스템의선형유속은특히배관크기6 인치 이상인의경우일반적으로 5ft/s로제한되어야합니다.



Hazen-Williams C Factor

금속파이프에비해 Corzan 배관이갖는가장큰장점은부드러운내부표면이며, 이내부표면은스케일링과파울링에저항성이있습니다. 즉, 유체흐름의마찰압력손실이처음부터최소화되며, 스케일링이 금속파이프의경우에 비해 상대적으로 시스템이노후함에따라크게증가하지않습니다.

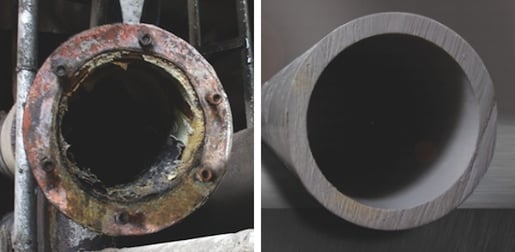

Metal and CPVC Piping Cross Sections



Hazen-Williams공식은배관시스템의마찰손실수두를계산하는일반적인방법입니다. 아래유체흐름표의마찰손실수두값은이공식과 C = 150인 Corzan CPVC 배관의표면거칠기상수에기초합니다.

참고로, 신규및기존배관재료에대한표면거칠기상수는다음과같습니다.

Industrial Piping Surface Roughness Constants



배관마찰손실수두

배관시스템을통과하는물의흐름특성은시스템구성, 파이프크기및길이, 파이프의마찰및장착표면등을포함한여러요소에의해영향을받습니다.

이러한요인및기타요인은시스템길이에걸쳐압력(수두손실, 압력강하로표현됨)을감소시킵니다. 이절에서는 Corzan CPVC 관및피팅의다양한크기의마찰력으로발생하는손실수두에대해서만다룹니다.

다음공식은유량의함수로써물의속도, 손실수두, 압력강하를계산하는데사용되었습니다. 그결과는Schedule 40과 80 배관에대해아래표에제시되어있습니다. Hazen-Williams공식은이러한손실을적절하게설명하는데사용될수있습니다.

Hazen Williams Formula

물의 손실수두1피트 = 0.4335psi



피팅마찰손실수두

피팅을통한마찰손실은유체에서동일한마찰손실을발생시킬동일한직선파이프길이로부터계산됩니다. 일반적인피팅을위한동등한파이프길이는다음과같습니다:

파이프(발)의등가길이

Table of equivalent lengths of pipe for common fittings

이표에제시된데이터는참고용으로만제공됩니다. 추가정보는피팅제조업체의문헌을참조하십시오.



밸브및스트레이너마찰손실수두

밸브및스트레이너내압력강하는밸브제조업체에서발표한흐름계수값을사용하여계산합니다. 이러한방식으로압력강하를계산하는공식은다음과같습니다:

Equation to calculate the pressure drop in valves and strainers

다양한밸브와스트레이너에대한일반적인흐름계수는밸브/스트레인제조사의문헌에서확인할수있습니다. 물을제외한유체의압력강하는위의등식에서계산한값에유체의비중을곱하여계산할수있습니다.



최대서지압력 – 워터해머

파이프안의유체의유량이변경될때마다워터해머라는압력이급증합니다. 배관이길고유체가빨리움직일수록이유압충격은더커집니다.



워터해머는밸브를열거나닫거나펌프를시동또는정지시키거나파이프를통해갇힌공기의이동이 있을 때 발생할수있습니다.

최대워터해머서지압력은다음공식을사용하여계산할수있습니다:



Equation to calculate maximum water hammer surge pressure

다음유체흐름표의값은 73°F(23°C)에서위공식을기반으로하며, 주어진분당갤런속도로흐르는물이갑자기완전히정지된다고가정합니다다. 180°F(82.2°C)에서서지압력은약 15% 낮습니다다. 물을제외한유체의값은비중의제곱근에곱하여근사치를구할수있습니다.



워터해머압력과 시스템 운전압력을 더한값값이권장 작동압력의 1.5배를 넘어서는 안됩니다.



워터해머로인한유압충격을최소화하기위해선형유체흐름속도는특히 6인치이상의파이프크기에대해일반적으로 5ft/s로제한해야합니다다. 시스템시동시속도는시스템에서모든공기가플러싱되고압력이운전전조건까지상승하는것이확실해질때까지충전중 1 ft/s로제한되어야합니다.

작동하는동안시스템에공기가축적되지않도록해야합니다. 펌프가공기를흡입하지않도록해야합니다.

필요한경우워터해머손상을방지하기위해압력방출밸브, 쇼크업소버, 서지억제기및진공공기방출밸브등의의추가보호장비를사용할수있습니다.
