CORZAN® CPVC 배관의플랜지연결

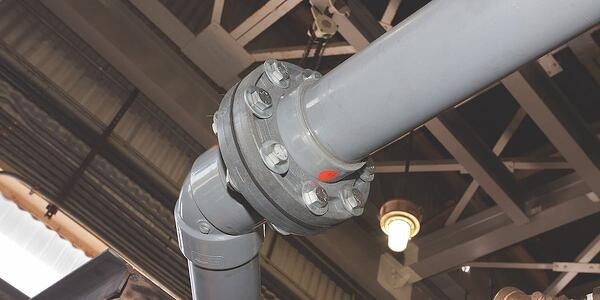

Corzan CPVC Flange



플랜지 연결은배관시스템의임시분해가 필요하거나 설치 현장에서솔벤트시멘트결합을 만들수없는경우사용할수있습니다. 플랜지는솔벤트시멘트또는나사산결합에의해파이프에연결됩니다.

적절한기법은 Corzan® 파이프의 솔벤트시멘트 또는 나사산연결 섹션에서적절한설치방법에 대해 알아보세요.



플랜지연결은플랜지면사이에고무가스켓을사용하여밀폐를합니다. 가스켓은풀페이스타입이어야하며경도는 55-80여야합니다. 일반적으로가스켓은두께가 1/8인치이며재료는 CPVC와화학적호환성이 있으며, 노출될 화학적환경에저항성이있어야합니다.

가스켓재료제조업체는이러한종류의정보를제공해야합니다. 배관시스템이음용수를위한경우, 가스켓도음용수에대한승인을받아야한다는점에유의하십시오.

플랜지는정확히정렬하고볼트는일치하는구멍을통해삽입해야합니다. 각너트및볼트헤드아래에플랫와셔를사용하십시오.

각볼트는아래패턴에표시된것처럼체결순서에따라단계젹으로 조여야합니다. 볼트의최종체결시토크렌치를사용해야합니다.

볼트를동일한체결순서로아래표에권장되는토크로조이십시오.

플랜지볼트체결패턴

Corzan CPVC Flange Bolt Tightening Pattern



플랜지연결부는일반적으로 73°F(22.8°C)에서 150psi의압력등급을 나타냅니다. 고온에서작동하는시스템의경우제조업체권장사항에따라플랜지압력등급을낮춥니다.

권장볼트토크

Corzan CPVC Bolt Torque Table
