Ducting
Corzan® CPVC 덕트는뛰어난내열성덕분에다른열가소성수지덕트시스템보다더적은서포트가필요합니다.(비용절감효과).
적절한서포트간격은다음에따라다릅니다:
- 덕트직경
- 시스템의한계온도
- 집중응력하중위치
- 시스템내공정고형물축적가능성
모든 배관시스템, 과마찬가지로, 변형과처짐이최소로유지되도록하기위해적절한서포트간격은매우중요합니다. 이로인해, 시스템에불필요한응력이발생하지않고유체응결/정체영역이생길가능성을줄일수있습니다.수분적체가 예상되는 시스템상 낮은 부분(low pocket)에 배수관을 설치해야 하며,이러한위치는도면에명시되어야합니다.
아래표의값은다양한온도에서공기 이송덕트의실제시험에기초하며,합리적인안전계수를포함하고 있습니다.
시스템서비스유형에따라특히두개의별도프로세스라인이교차하는경우덕트라인내고형물이축적될수있음을고려해야합니다. 시스템내에서고형물들은배출되는흄의화학반응으로인해생성될수있습니다. 응력하중은축적된고형물의중량에의해생성될수있으며,필요한 곳에적절한시스템서포트를 추가해야 합니다.
추가중량하중발생을방지하기위해서는적절한시스템검사, 청소및유지보수를수행해야합니다.
다양한온도에서수평방향의 공기이송덕트의최대서포트간격은다음표를참조하십시오.

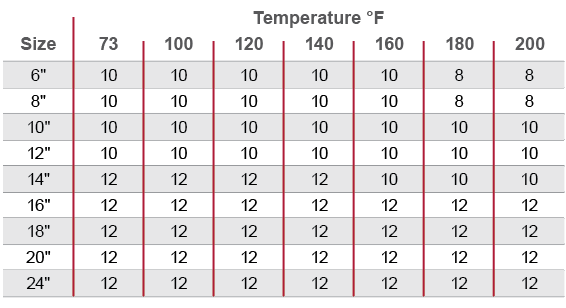

최대행거지지간격(단위: 피트)
다른시스템과마찬가지로, 시스템무결성을확보하기 위해다음위치에서 Corzan CPVC 덕트를독립적으로지지해야합니다:
- 팬
- 플렉서블커넥터
- 후드
- 스크러버
- 탱크
- 기타시스템구성요소
신축이음을 위해 플렉서블 커넥터 설치시,커넥터양쪽끝에적절한서포트또는행어가제공되어야한다. 댐퍼, 필터등과같이 무게가 있는기타시스템구성요소도독립적으로지지하여높은응력집중구역 발생을방지해야합니다.
행어와서포트는진동을방지하기위해건물구조물에단단히고정되어야하며, 시스템에대한응력발생조건을피하도록설치되어야합니다(정확히 정렬).해당되는경우행거 및서포트의내진설계및시공관행을준수해야합니다.
거칠거나날카로운가장자리가없고 하중을 적절히지지하는표면을 가진 행어를 선택해야하며사용중덕트에손상을입히지않아야합니다.
행어및행어의 부수제품도시스템환경에적합한내식성재료여야합니다. 행어는확장과수축으로인해발생하는시스템의선형이동을제한하지않는타입이어야합니다.
또한덕트변형및이동제한을방지하기위해과도한조임을피하십시오.
보강
Corzan CPVC 덕트의고유강성및내열성덕분에,최대 160°F(71.1°C)온도에서의6 ~ 24인치 덕트, 그리고 10인치까지의 내부음압이 있는 덕트에는추가시스템보강재또는플랜지가필요하지않습니다.이는적절한서포트간격요구사항을준수했을 경우를 가정한 것입니다.양압상태의시스템에는추가보강이필요하지않습니다.
열팽창및수축
Corzan CPVC 덕트의선형팽창계수(y)는일반적으로사용되는열가소성수지의최저열팽창률인 3.7 x 10-5 in./in./°F입니다.

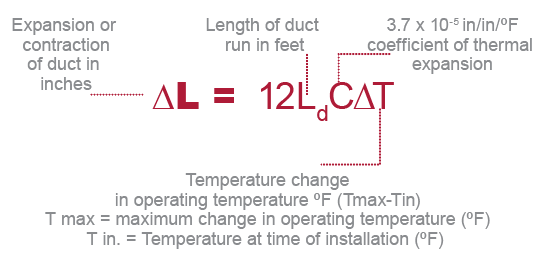

모든배관제품과마찬가지로시스템설계와설치시시스템의열팽창및수축을 감안해야 합니다. Corzan CPVC 덕트의팽창또는수축율은다음과같이계산할수있습니다:
길이변화로 인한 영향을 보정하기위한가장일반적인방법은덕트라인상에플렉서블슬리브타입이나오링피스톤 타입으로 대표되는 익스팬션 조인트를 설치하는 것입니다.
열팽창과수축의영향도필요한경우,시스템의고유한유연성을활용한 루프와오프셋을구성함으로써보정할수있습니다. 열팽창및수축의효과와제어에관한추가상세정보와 CPVC 배관제품의설계및설치와관련된기타정보가 필요하다면 저희에게요청하세요.
