CORZAN® 배관시스템의열전도율

작업자의안전을보장하기위한방법중하나는외부표면온도가 140°F(60°C) 이상인파이프를단열하는것입니다.

Corzan® CPVC 는강철의약 1/300인매우낮은열전도율값을가지고있습니다. 이는비용절감으로이어집니다.

  • 금속배관의높은열전도율은파이프의외부표면온도가전달되는유체의온도와거의동일함을의미합니다. 따라서작업자가접촉할가능성이있는경우 운전온도가 140°F(60°C) 이상이면 배관을단열해야합니다. 이단열은시스템의초기설치시더많은비용을발생시키고파이프의정기검사를더어렵게만듭니다.
  • Corzan CPVC 배관의열전율이낮다는것은표면온도가내부유체온도보다상당히낮다는것을의미하며, 종종단열이불필요하게됩니다. 이는또한 CPVC 배관을통한열전달속도가일반적으로강관의 50-60%이기때문에공정서비스의에너지가보존된다는것을의미합니다.

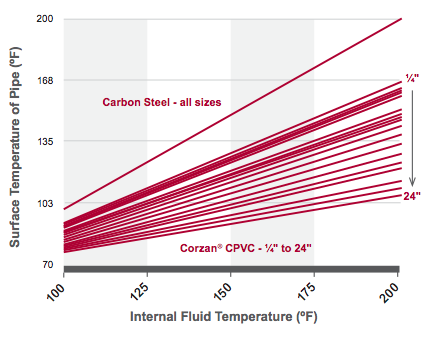

내부유체온도에따른파이프표면예상온도

Corzan CPVC Pipe Thermal Conductivity



위의그림은배관시스템의내부유체온도와대략적인파이프표면 온도가 외부73°F(22.8°C)공기가 초당 0.75피트속도로순환하는 환경에서의 상관관계를 보여줍니다.2, 4, 6, 8, 10 및 12인치 크기의 Corzan Schedule80 파이프에 대한 자료입니다.

이그림은강관과 Corzan CPVC 파이프간의상당한차이를보여주기위한것이지만,시스템설계에는사용해서는안됩니다. 실제시스템에서파이프의표면온도는주변온도, 공기순환속도및방향등을포함한많은요인에따라달라지기 때문입니다.
