CONDUTIVIDADE TÉRMICA NO SISTEMA DE TUBULAÇÃO CPVC Corzan®

Uma prática prudente para garantir a segurança do trabalhador é isolar os tubos que têm temperaturas de superfície externas superiores a 140° F (60°C).

O CPVC Corzan® tem um valor de condutividade térmica muito baixo: aproximadamente 300 vezes menor em relação o aço. Isso se traduz em maiores benefícios:

  • Menor custo de instalação: a alta condutividade térmica dos tubos metálicos significa que a temperatura da superfície exterior do tubo é aproximadamente igual à temperatura do líquido que está sendo transportado. Por isso, os tubos que transportam líquidos a temperaturas de 140° F (60° C) ou mais devem ser isolados se houver a possibilidade de contato do trabalhador com a tubulação. Esse isolamento gera mais custo na instalação inicial de um sistema e torna as inspeções periódicas do tubo mais difíceis.

  • Melhor produtividade no processo: a condutividade térmica mais baixa da tubulação do CPVC Corzan® significa que a temperatura da superfície é significativamente menor do que a temperatura interna do líquido, tornando o isolamento desnecessário. Isso também significa que a energia no fluxo do processo é conservada, já que a taxa de transferência de calor através da tubulação CPVC é tipicamente de 50 a 60% a da tubulação de aço.

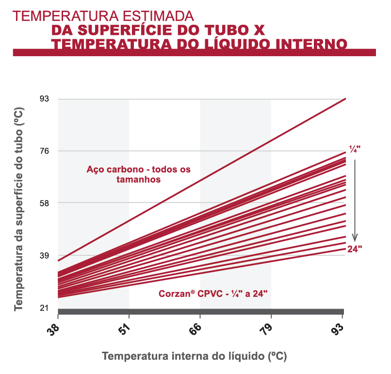

Temperatura estimada da superfície do tubo de CPVC

Figura 1: temperatura estimada da superfície do tubo de CPVC com relação à temperatura do líquido interno.



A figura acima mostra a temperatura aproximada da superfície do tubo em função da temperatura interna do líquido em um sistema de tubulação com circulação de ar a 73° F (22,8° C) em uma velocidade de 0,23 m/s. Acima são representados os tubos Corzan® Schedule 80 com diâmetros de 2, 4, 6, 8, 10 e 12 polegadas.

Esta figura tem a intenção de demonstrar a diferença significativa entre o aço e o tubo CPVC Corzan®, mas não deve ser usada para o projeto do sistema. A temperatura atual da superfície do tubo em um sistema de trabalho depende de muitos fatores, incluindo temperatura ambiente, velocidade e direção da circulação do ar, e outros.
