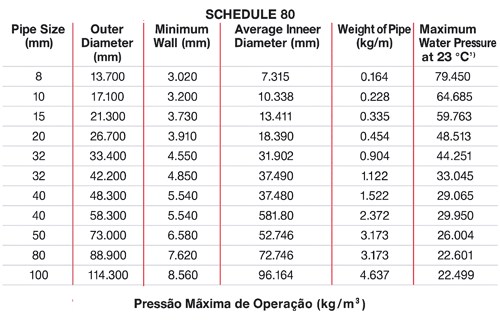

SEGURADORES E SUPORTE DA TUBULAÇÃO CORZAN® CPVC

Quando operando em temperaturas elevadas, a tubulação Corzan® CPVC requer menos suportes do que outros sistemas de tubulação termoplástica, graças à sua excepcional resistência ao calor - o que representa uma significativa economia de custos.

O espaçamento do suporte adequado depende de:

  • Diâmetro do tubo
  • Parâmetros de temperatura do sistema
  • Localização de tensões concentradas
  • Possibilidade de acumulação de sólidos no processo dentro do sistema

Tal como acontece com todos os sistemas de tubulação, o espaçamento do suporte apropriado é fundamental para garantir que a deflexão e maleabilidade sejam mantidas ao mínimo. Isso evita o esforço desnecessário no sistema e reduz a possibilidade de criar áreas de condensação/coleta de líquidos.

Caso se faça necessário, devem ser instalados drenos onde é esperado um acúmulo de umidade e em pontos baixos no sistema. Esses locais devem ser especificados nos desenhos.

Dependendo do tipo de serviço do sistema, deve-se considerar a possibilidade de acumulação de sólidos dentro da linha, particularmente quando duas linhas separadas do processo se cruzam. Os sólidos podem ser criados dentro de um sistema como resultado, por exemplo, de uma reação química da fumaça que está sendo extraída. As cargas de esforço podem ser geradas pelo peso adicional de sólidos acumulados, e por isso deve ser apoiado com o suporte adequado do sistema, quando necessário.

A inspeção, higienização e manutenção apropriada do sistema devem ser aplicadas para evitar a formação de cargas de peso adicionais.

Consulte a tabela a seguir (imagem 1) para obter a espessura máxima de suporte do tubo horizontal cheio de ar em várias temperaturas. Os valores são baseados no teste real do tubo cheio de ar em várias temperaturas e incorporam um fator de segurança razoável.

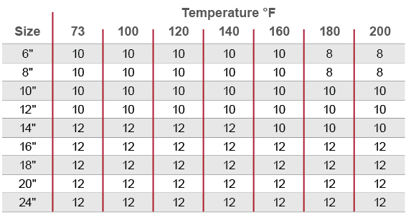

espessura máxima nos suportes com seguradores em pés

Imagem 1: espessura máxima nos suportes com seguradores em pés



Como acontece com qualquer sistema, os tubos Corzan® CPVC devem ser suportados de forma independente para garantir a maior integridade do sistema com as seguintes itens:

  • Ventiladores
  • Conexões flexíveis
  • Exaustores
  • Depuradores
  • Tanques
  • Outros componentes do sistema

No caso de conexões flexíveis serem instaladas como juntas de expansão, um suporte ou suspensor adequado deve ser fornecido em cada extremidade da conexão flexível. Outros componentes pesados do sistema (como amortecedores, filtros, etc.) também devem ser suportados de forma independente para evitar áreas de alta concentração de tensão.

Os seguradores e suportes devem ser firmemente presos à estrutura do edifício para evitar vibrações e devem ser instalados de forma a evitar condições de esforço no sistema (devidamente alinhadas). As práticas de construção sísmica para seguradores e suportes devem ser seguidas quando aplicável.

Os seguradores selecionados devem ter uma superfície de suporte adequada sem bordas ásperas ou pontiagudas, e não devem causar danos aos tubos durante o uso.

Os seguradores e as peças para segurar também devem ser de um material resistente à corrosão para uso no ambiente do sistema. Os seguradores devem ser de um tipo que não irão restringir o movimento linear do sistema devido à expansão e contração.

Além disso, evite o excesso de aperto para evitar deformação no tubo e restrição de movimento.



Reforço

Devido à rigidez inerente e à resistência ao calor dos tubos Corzan® CPVC, não são necessários reforços ou flanges/abraçadeiras adicionais ao sistema para tamanhos de tubos de 6 a 24 polegadas operando em temperaturas de até 71°C (160°F) e 10 polegadas de pressão estática interna negativa. Isso pressupõe que os requisitos adequados de espaçamento de suporte sejam seguidos. Não são necessários reforços adicionais para sistemas sob pressão positiva.



Expansão e contração térmica

O coeficiente de expansão linear (y) para os tubos Corzan® CPVC é de 3,7 x 10-5 polegadas/°F, a menor taxa de expansão térmica entre os termoplásticos comumente utilizados.

Como com todos os produtos de tubulação, a expansão térmica e a contração do sistema devem ser consideradas e adequadamente tratadas durante a projeto e instalação do sistema. A taxa de expansão ou contração dos tubos Corzan® CPVC podem ser calculadas da seguinte forma:

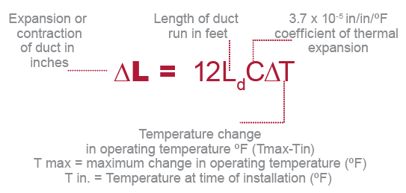

Fórmula para cálculo da expansão e contração do CPVC

Imagem 2: fórmula para cálculo da expansão e contração dos tubos Corzan® CPVC.



O meio mais comum para compensar as mudanças de comprimento é com a instalação de juntas de expansão em linha, com cobertura flexível ou tipo pistão, sendo este último o mais comum.

Os efeitos da expansão térmica e contração também podem ser compensados usando a flexibilidade inerente da linha do sistema para construir linhas de expansão e deslocamentos quando necessário.

Entre em contato com nossa equipe de especialistas para informações adicionais detalhadas sobre os efeitos e o controle da expansão e contração térmica, e outras informações relativas ao projeto e instalação de produtos de tubulação CPVC.
