TUBULAÇÃO FLANGEADA CORZAN® CPVC

O flange pode ser usado para fornecer desmontagem temporária de um sistema de tubulação ou quando não é possível fazer juntas de cimento solvente no local da montagem. Os flanges são unidos ao tubo por cimento solvente ou juntas roscadas.

Consulte as seções sobre cimento solvente ou rosqueamento do tubo Corzan® para conhecer as técnicas adequadas.



Flange-Hero

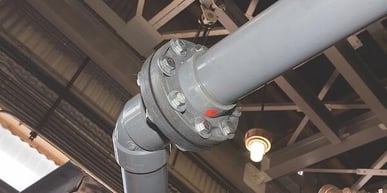

Imagem 1: exemplo de flange em tubulação CPVC



As juntas em flange incorporam uma junta elastomérica entre as faces de acoplamento para fornecer uma melhor vedação. A junta selecionada deve estar recoberta completamente e ter uma dureza comprovada de 55-80 Rockwell A. Normalmente, as juntas são de 1/8 de espessura e o material deve ser resistente ao ambiente químico ao qual será exposto e quimicamente compatível com o CPVC. Os fabricantes de materiais de vedação devem fornecer esse tipo de informação.

Tenha em mente que, se o sistema de tubulação é para serviço de água potável, a junta também deve ser aprovada para água potável.

Os flanges devem ser cuidadosamente alinhados e os parafusos devem ser inseridos através de orifícios correspondentes. Use uma arruela plana para cada porca e cabeça do parafuso. Cada parafuso deve ser parcialmente apertado na sequência alternada como indicado nas sequências abaixo (imagem 2). Uma chave de torque deve ser usada para o aperto final dos parafusos.

Para finalizar, aperte os parafusos com o torque recomendado na mesma sequência alternada usada anteriormente.

Flange para CPVC

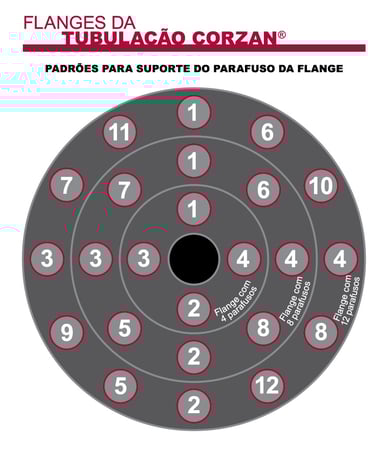

Imagem 2: ordem para aparafusamento da flange.



As juntas de flange são normalmente classificadas em 150 psi a 73°F (22,8°C). Para os sistemas que operam a temperaturas mais altas, a classificação da pressão do flange deve ser reduzida de acordo com as recomendações do fabricante.



Torque de parafuso recomendado

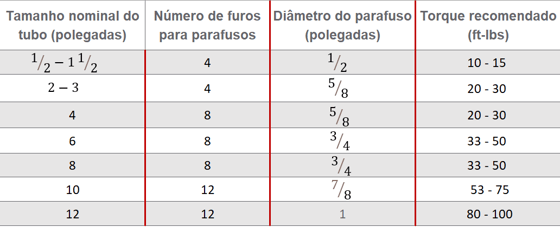

Torque de parafuso recomendado CORZAN
