Tubos E Conexões
As recomendações de espaçamento de suporte são baseadas em percursos diretos de linhas não isoladas e que transportam líquidos em uma gravidade específica de até 1,0.
Os componentes pesados do sistema, como válvulas, flanges montadas, tubos e outras formas de cargas de tensão concentradas, devem ser suportados de forma independente.
Para gravidades específicas superiores a 1,0, o espaçamento de suporte da tabela fornecida deve ser multiplicado pelos seguintes fatores de correção:

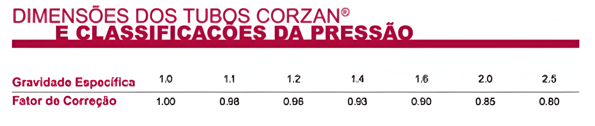

Imagem 1: fatores de correção em função da gravidade específica
Temperatura de operação
Outro fator que influencia no espaçamento entre os suportes da tubulação de CPVC Corzan® é a temperatura que pode atingir a operação.
É muito importante que você entenda a interferência desse fator no processo e adeque os espaçamentos em função da tubulação empregada.

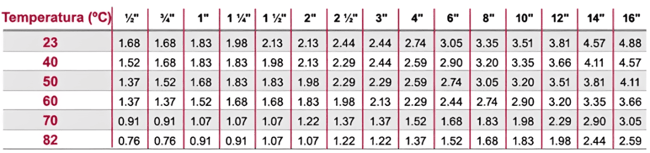

Schedule 80 - em metros

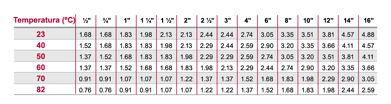

Imagem 2: espaçamento do suporte (em metros) em função do diâmetro e temperatura da operação

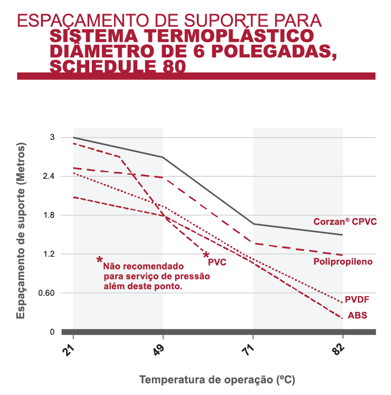

Imagem 3: Espaçamento do suporte em função da temperatura de operação (6 polegadas Schedule 80)

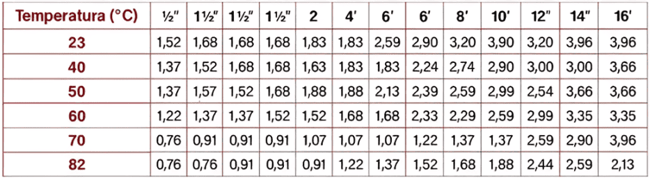

Schedule 40 - em metros

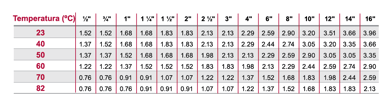

Imagem 4: espaçamento do suporte (em metros) em função do diâmetro e temperatura da operação
Abraçadeiras e suportes
Existem diversos tipos de seguradores, abraçadeiras e suportes que podem ser utilizados para sustentação da tubulação industrial Corzan®

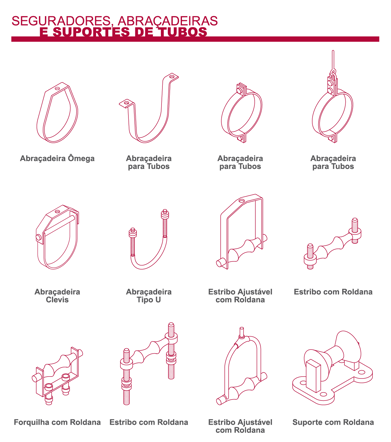

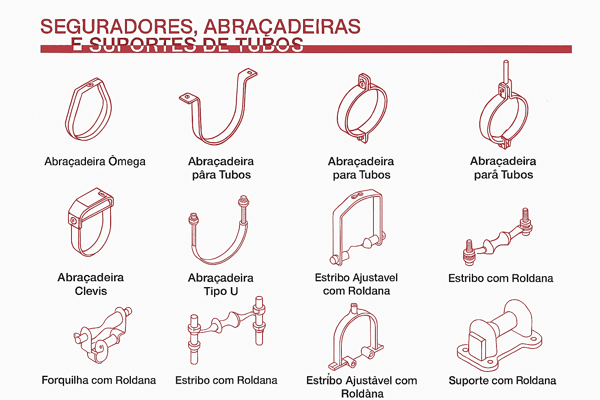

Imagem 5: tipos comuns de seguradores, abraçadeiras e suportes de tubos
Abraçadeiras de tubulação horizontal
A tubulação Corzan® não deve ser travada ou engastada aos suportes, mas fixada com correias lisas ou braçadeiras que permitam o movimento causado pela expansão e contração. Os seguradores não devem ter bordas rugosas ou afiadas
Abraçadeiras de tubulação vertical
Os percursos verticais do tubo Corzan® devem ser suportados por abraçadeiras de tubos ou por suportes localizados na conexão horizontal perto da subida. Devem ser utilizados suportes que não distorça, corte ou raspe a tubulação.
Mantenha a tubulação vertical em alinhamento com suportes em cada nível, além de guias para tamanhos de tubos inferiores a 2 polegadas, ou conforme especificado pelo engenheiro de projeto para permitir expansão ou contração.
FAQ
Qual o espaçamento máximo entre suportes para CPVC Corzan®?
O espaçamento máximo entre suportes para tubulações CPVC Corzan® depende principalmente do diâmetro nominal do tubo e da temperatura de operação.
Em geral, o CPVC exige espaçamentos menores que tubulações metálicas, devido ao seu comportamento termoplástico.
O espaçamento muda conforme a temperatura ou o fluido?
Sim. O espaçamento entre suportes varia com a temperatura de operação, pois:
- Quanto maior a temperatura, menor a rigidez do material
- Temperaturas elevadas exigem suportes mais próximos
O tipo de fluido normalmente não altera o espaçamento, desde que não haja variações significativas de temperatura ou massa específica fora do previsto no projeto.
✅ Resumo: temperatura influencia diretamente o espaçamento; o fluido, indiretamente.
Como evitar flecha e deformação em tubulações de CPVC?
Para evitar flecha (deflexão) e deformações excessivas:
- Respeitar o espaçamento máximo entre suportes
- Usar suportes adequados ao diâmetro do tubo
- Evitar trechos longos sem apoio
- Não permitir que o tubo fique permanentemente carregado ou travado
- Considerar o peso do fluido transportado, especialmente em diâmetros maiores
Que tipo de suporte ou abraçadeira deve ser usado?
Devem ser utilizados suportes que:
- Não danifiquem a superfície do tubo
- Permitam movimento axial controlado, quando necessário
- Sejam compatíveis com o diâmetro externo do CPVC
Como considerar a dilatação térmica no suporteamento?
A dilatação térmica do CPVC deve ser considerada desde o projeto. Para isso:
- Prever pontos fixos e pontos deslizantes
- Utilizar mudanças de direção como absorventes naturais de dilatação
- Evitar travar o tubo rigidamente entre dois pontos fixos
- Garantir folgas adequadas em passagens por estruturas
