CLASSIFICAÇÃO E CAPACIDADE DA TUBULAÇÃO CPVC CORZAN®

As excelentes propriedades mecânicas da Corzan® CPVC permitem que os sistemas de manuseio de fumaça da Corzan® resistam maiores cargas de vácuo e condições de pressão diferencial em comparação com materiais tradicionais, especialmente quando operam em temperaturas elevadas.

O teste do tubo de CPVC pela Lubrizol indica que o tubo da Corzan® funcionará bem na maioria das condições encontradas no típico manejo de tratamento de fumaça.



Pressão negativa

Os tubos da Corzan® CPVC funcionam bem quando exposto a ambientes agressivos. Isso foi demonstrado por testes realizados em uma instalação independente para determinar as pressões críticas de colapso.

O tubo da Corzan® CPVC foi levado para extremos em várias condições de pressão negativa para validar a integridade estrutural do produto em temperaturas elevadas quando expostas a condições severas. As classificações de pressão negativa mostradas na imagem abaixo (imagem 1) baseiam-se no teste real do tubo circular extrudado CPVC em várias temperaturas e incorporam um fator de segurança de 1,5: 1.

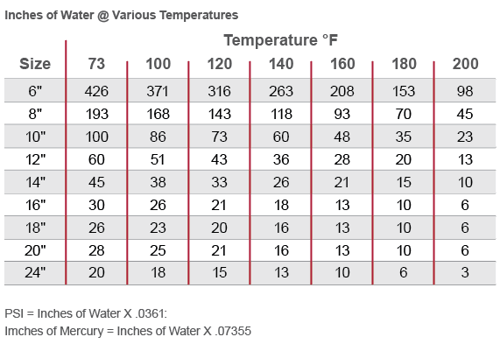

pressão negativa interna máxima em cpvcImagem 1: classificação de pressão negativa interna máxima



Pressão positiva

Os tubos da Corzan® CPVC podem suportar níveis superiores de pressão interna positiva do que a pressão interna negativa. A tabela abaixo (imagem 2) mostra a classificação de pressão interna máxima recomendada em PSI para o CPVC Corzan® (tubo circular extrudado) em diferentes temperaturas ambiente.

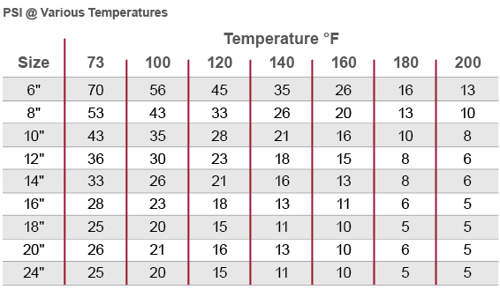

Pressão positiva interna máxima em tubo de cpvc

Imagem 2: classificação de pressão positiva interna máxima*



*Os valores máximos estabelecidos são unicamente para a tubulação extrudada, e incorporam um fator de segurança de 1.5:1. Deve considerar-se o desenho do sistema, método de fabricação e a união, o qual pode necessitar uma redução adicional do sistema. Não se recomenda o uso de ar comprimido ou de gases para usar-se com a tubulação de CPVC Corzan®.
