DESEMPENHO A LONGO PRAZO DO SISTEMA DA TUBULAÇÃO CORZAN®

O desempenho a longo prazo dos sistemas de tubulação Corzan® sob pressão é testado de acordo com o teste ASTM D1598, que mede o tempo de falha de tubos de plástico sob pressão interna constante. Os dados típicos obtidos do tubo produzido com o CPVC Corzan® são mostrados abaixo, na figura 1.

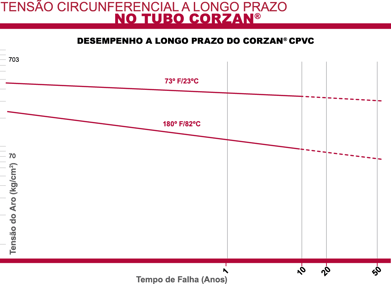

Tensão circunferencial a longo prazo no tubo Corzan

Imagem 1: tensão circunferencial ao longo dos anos no tubo Corzan®



Os dados acima foram obtidos a partir de testes excedentes a 16.000 horas. Os dados são avaliados de acordo com ASTM D2837 - o Método Padrão para Obtenção da Base do projeto Hidrostático para Materiais de Tubo Termoplástico.

  • A resistência hidrostática a longo prazo (LTHS) é o valor extrapolado da tensão do aro em relação aos dados de tempo de falha em 100.000 horas;

  • A Base do Projeto Hidrostático (HDB) é determinada categorizando o valor LTHS conforme definido n ASTM D2837;

  • A Tensão do projeto Hidrostático (HDS) é tomado como 50% do HDB para aplicações de água, conforme definido pelo Plastic Pipe Institute Hydrostatic Design Board ( Conselho do Instituto para Tubos de Desenhos Hidrostáticos);

  • As classificações de pressão para tamanhos de tubulação específicos são calculadas a partir do HDS com a fórmula descrita na figura 2:

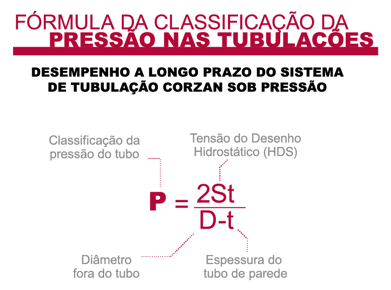

Fórmula da classificação da pressão nas tubulações

Imagem 2: fórmula da classificação da pressão nas tubulações



Saiba mais sobre os métodos de teste desenvolvidos pelo ASTM7 o ISO e o Plastic Pipe Institute (Instituto de Tubos Plásticos), que ajudam a definir as capacidades de transporte da pressão dos termoplásticos em nosso artigo "Como as classificações de pressão do tubo CPVC são calculadas."
