Dutos
Tubos extrudados
O tubo redondo extrudado e sem emendas está disponível em tamanhos até 24 polegadas de acordo com a tabela a seguir:

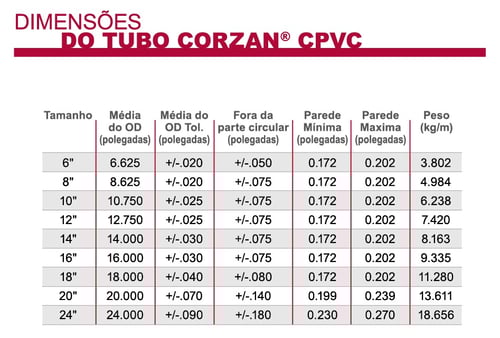

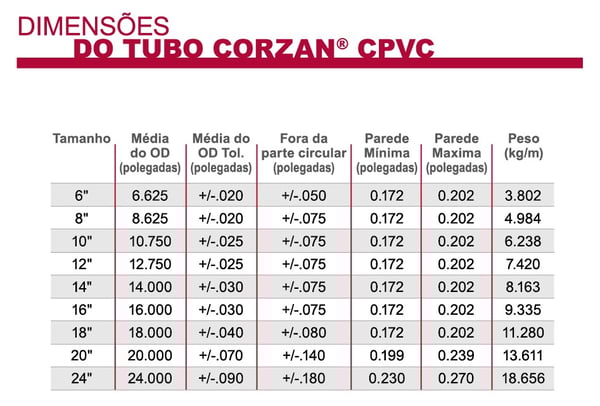

Imagem 1: dimensões dos tubos Corzan® CPVC.
Tubos fabricados
O tubo redondo maior do que 24 polegadas deve ser fabricado a partir das chapas industriais Corzan® e ter as bordas soldadas com emendas longitudinais.
O tubo quadrado também pode ser fabricado por folhas térmicas curvadas Corzan® e ter as bordas soldadas com emendas longitudinais. Encontre recomendações para a soldagem de bordas em nossa seção "Chapa e Revestimento".
O tubo fabricado deve ser feito a partir da chapa Corzan® de acordo com as seguintes orientações:

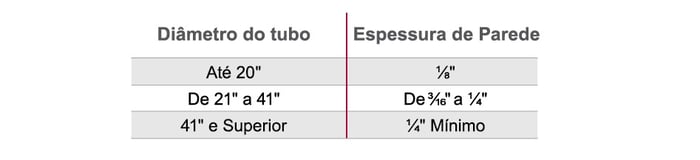

Imagem 2: orientações para fabricação dos tubos CPVC Corzan®
Tubos e Conexões CPVC Corzan® — Extrudados e Fabricados
Os tubos extrudados Corzan® CPVC são produzidos por um processo contínuo, resultando em peças redondas sem emendas, caracterizadas por alta uniformidade dimensional e excelente desempenho estrutural. Essa linha de tubos está disponível em diâmetros de até 24 polegadas, atendendo às necessidades de sistemas industriais que exigem confiabilidade, resistência química e estabilidade térmica.
Quando o projeto demanda componentes especiais, entram em cena as conexões fabricadas, desenvolvidas para complementar tanto sistemas de tubos extrudados quanto aqueles produzidos a partir de segmentos conformados de chapas Corzan®. Para garantir integridade operacional, as articulações e os chanfrados devem ser projetados com um raio mínimo da linha central equivalente a 1,5 vezes o diâmetro do tubo.

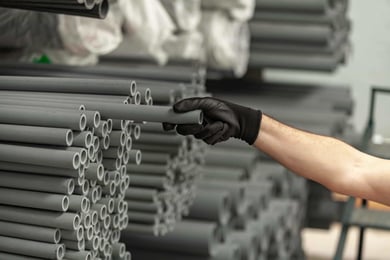

Imagem 3: Tubos de CPVC Corzan®
Essa geometria assegura transições mais suaves, reduz a concentração de tensões e otimiza o comportamento mecânico em aplicações industriais.
Esse critério é igualmente essencial para conexões fabricadas a partir de tubos fabricados, produzidos por meio de chapas dobradas e soldadas com emendas longitudinais. Seguir as recomendações de fabricação Corzan® contribui diretamente para manter a estabilidade dimensional, a resistência às variações térmicas e a durabilidade frente a ambientes químicos agressivos, comuns em processos industriais.
