ESPECIFICAÇÃO DOS TUBOS E CONEXÕES CPVC CORZAN®

Sistemas de Tubulação  >  Especificação



Os tubos e conexões CPVC Corzan® são fabricados a partir de compostos CPVC desenvolvidos  pela Lubrizol. Nosso material de tubulação é o único CPVC para sistemas industriais que atende a classe de célula 24448 para tubos de alto impacto e alta distorção de calor. Os compostos CPVC padrão têm uma classificação celular de 23447.

A tubulação Corzan está disponível em diametros de tubos de ferro (IPS) até 24 polegadas de diâmetro. O material de tubulação da classe celular 24448 está disponível em diametros de ¼ até 8 polegadas em fabricantes selecionados e  tubos maiores a 8 polegadas, na classe celular 23447.

A NSF International certificou o tubo Corzan resistente à corrosão para uso com água potável. Está disponível para ambas aplicações de capacidade de pressão e drenagem a temperaturas de até  200 ° F (93,3 ° C). A classificação da pressão varia de acordo com o Schedule, o diâmetro do tubo, o tipo de composto e a temperatura.

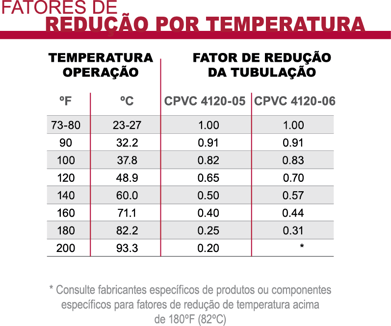

CPVC Corzan Fatores de Redução de temperatura





Classificação Celular do Composto dos Tubos Corzan®

O CPVC Corzan atende a uma classificação celular nunca antes alcançada por qualquer outro fabricante do compostos CPVC. Esta classificação celular (conforme definido pela ASTM D1784) significa que o CPVC Corzan provou ter a maior resistência ao impacto e a temperatura de deflexão do calor (HDT) do que qualquer composto CPVC.

  • Elevada resistência ao impacto: CPVC Corzan pode suportar três vezes a resistência ao impacto do que o CPVC padrão, que permite que o tubo seja mais facilmente cortado no local de trabalho, resultando em menos fraturas, quebras e menor taxa de desperdício.
  • Maior temperatura de distorção de calor: CPVC Corzan tem uma temperatura de distorção de calor (HDT) de 230 ° F (110 ° C) - a classificação HDT mais alta de acordo com ASTM D1784. O HDT padrão do CPVC é 212 ° F (100 ° C). Isso significa que o tubo da Corzan manterá sua aparência reta e profissional, onde outros sistemas CPVC podem ficar bambos ou dobrar. A rigidez entre os suportes permanecerá alinhada e rígida..



Dimensões e Tolerâncias dos Tubos e Conexões

O tubo Schedule 40 e 80 atendem e excedem os requisitos da norma ASTM F441. As conexões associadas atendem e excedem os requisitos da ASTM F437 (schedule 80 de roscas) e ASTM F439 (soquete de schedule 80).



Considerações do Projeto

O projeto do sistema deve ser feito de acordo com as instruções do fabricante. O projeto também deve levar em consideração fatores específicos, incluindo: requisitos de pressão e fluxo, perda de carga, temperaturas de operação, espaçamento de suporte, ancoragem, reforço e bloqueio de pressão, métodos de junção, expansão e contração térmica.

  • As classificações máximas de pressão do projeto não devem exceder as listadas (ver Classificação de pressão). As classificações de pressão aplicam-se a água a 73 ° F (23 ° C). Para temperaturas superiores a 73 ° F(23°C), veja os fatores de redução listados acima. Para líquidos que não sejam a água, a avaliação da pressão máxima pode não se aplicar.
  • O tubo Schedule 80 que opera acima de 130 ° F (54,4 ° C) não deve ser roscado. O tubo roscado terá sua pressão máxima limitada a 50% da pressão nominal da tubulação na temperatura de funcionamento do sistema.
  • Os sistemas com flanges de qualquer tamanho não devem exceder a pressão de trabalho de 150 psi a 73 ° F (23 ° C). Siga as recomendações do fabricante para fatores de redução de temperatura para serviços superiores a 73 ° F.(23 ° C).
  • As válvulas Corzan são normalmente classificadas em 150 psi até 240 psi a 73 ° F (a 23 ° C) (a taxa de pressão varia de acordo com o tipo de válvula e o fabricante). Consulte o fabricante da válvula para a classificação da pressão e os schedules da redução de temperatura.
  • Em todos os cálculos hidráulicos, o fator de atrito Hazen-Williams de 150 deve ser usado.
    .
