Tubos E Conexões

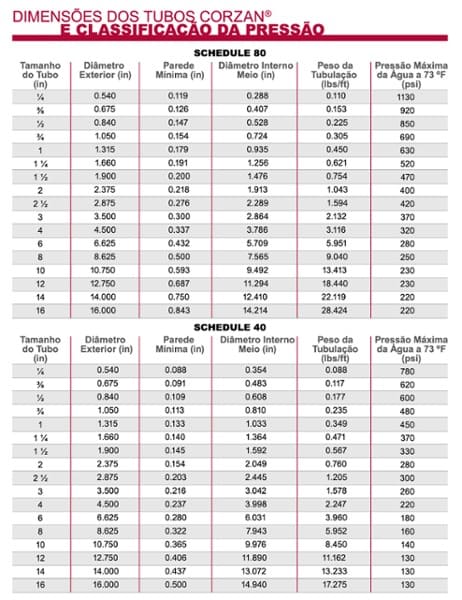

Os tubos e conexões Corzan® estão disponíveis em dimensões e diâmetros correspondentes aos Schedule 40 e 80 (IPS) de ¼ polegadas até 24 polegadas. As dimensões e os pesos destas tubulações são mostrados na tabela abaixo:

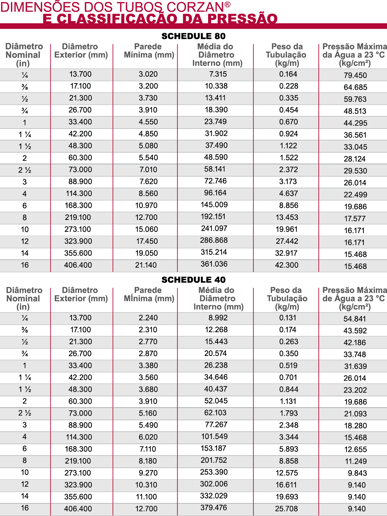

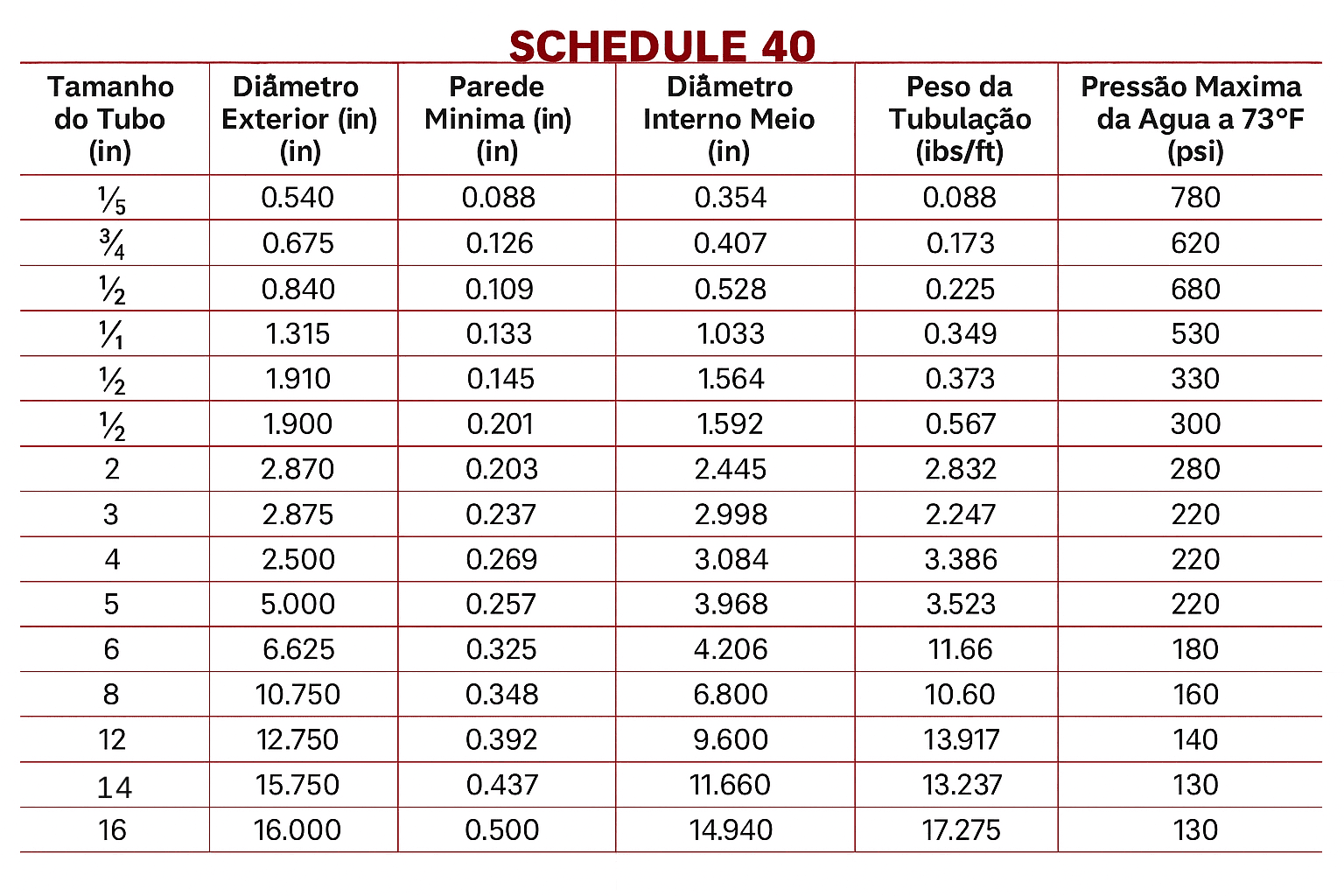

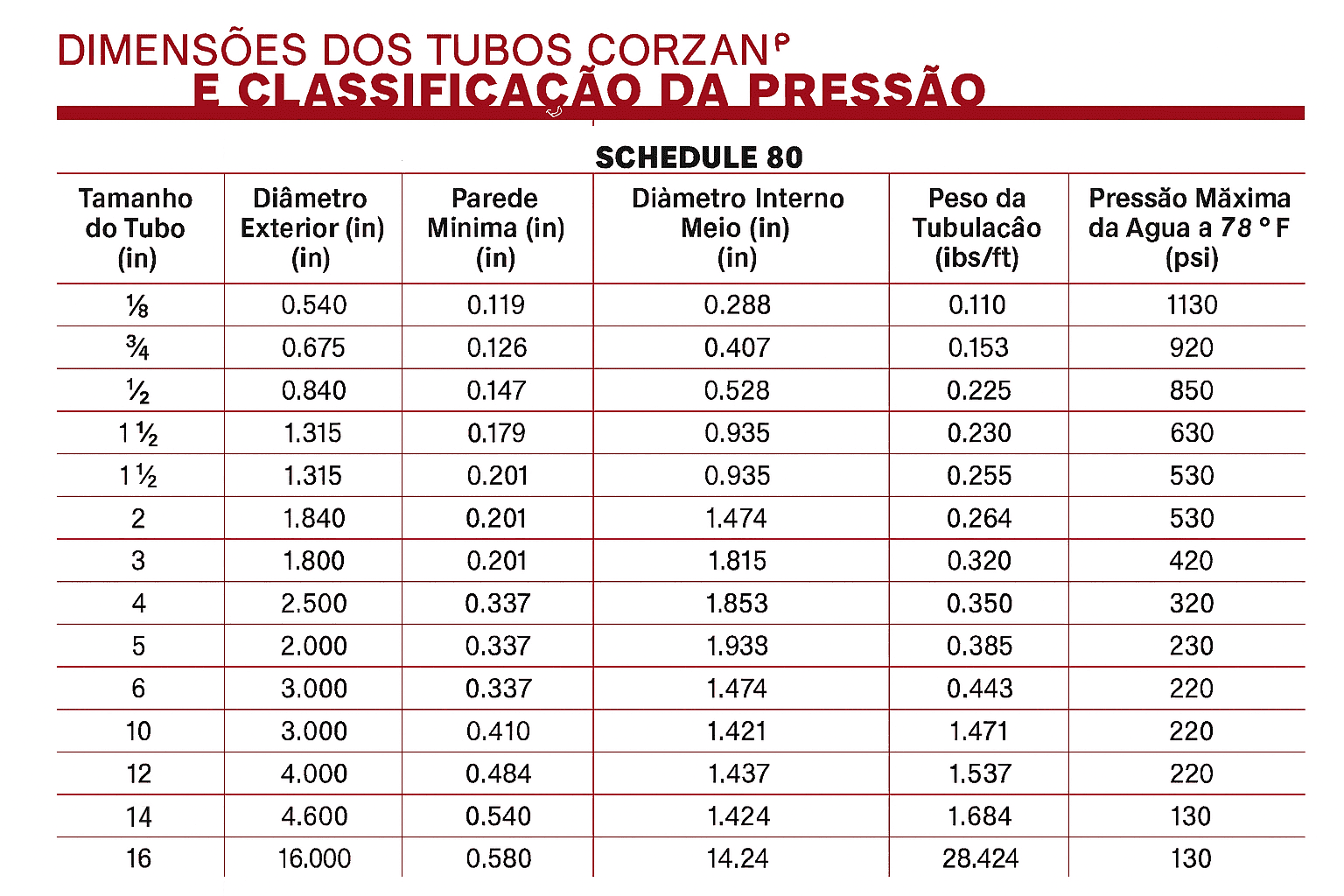

Imagem 1: dimensões dos tubos Corzan® schedule 40 e 80.
Definições e variações
Os engenheiros de projeto podem usar os dados acima (imagem 1) para estimar cargas, tensões, torques e outros dados mecânicos. Além disso, disponibilizamos as variáveis abaixo que podem ser usadas para definir esses valores em um projeto personalizado.
-
t: Espessura mínima da parede do tubo em polegadas conforme especificado pela ASTM F441 - Especificação padrão para cloreto de polivinil clorado (CPVC) Tubo de plástico, Schedule 40 e 80.
-

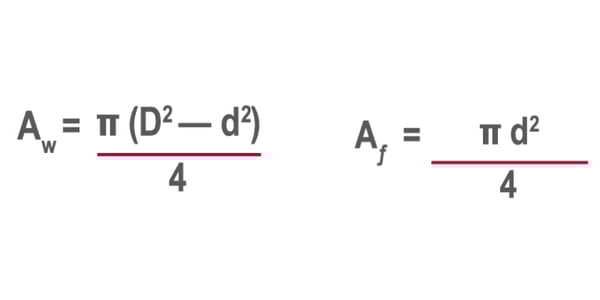

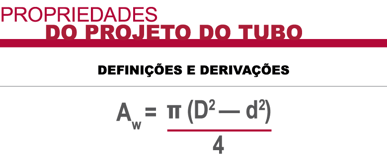

Aw: área transversal da parede do tubo em polegadas quadradas;
-
D: Diâmetro externo do tubo em polegadas conforme especificado pela ASTM F441;
-
Af: área transversal do fluxo no tubo em polegadas quadradas;
-
d: O diâmetro interno médio do tubo em polegadas calculado considerando a espessura média da parede como a espessura mínima da parede mais metade da tolerância permitida pela ASTM F441. Todos os valores nas tabelas acima são calculados com o diâmetro interno médio, e não com a espessura mínima da parede.
W: Peso médio do tubo, em libras por pé.

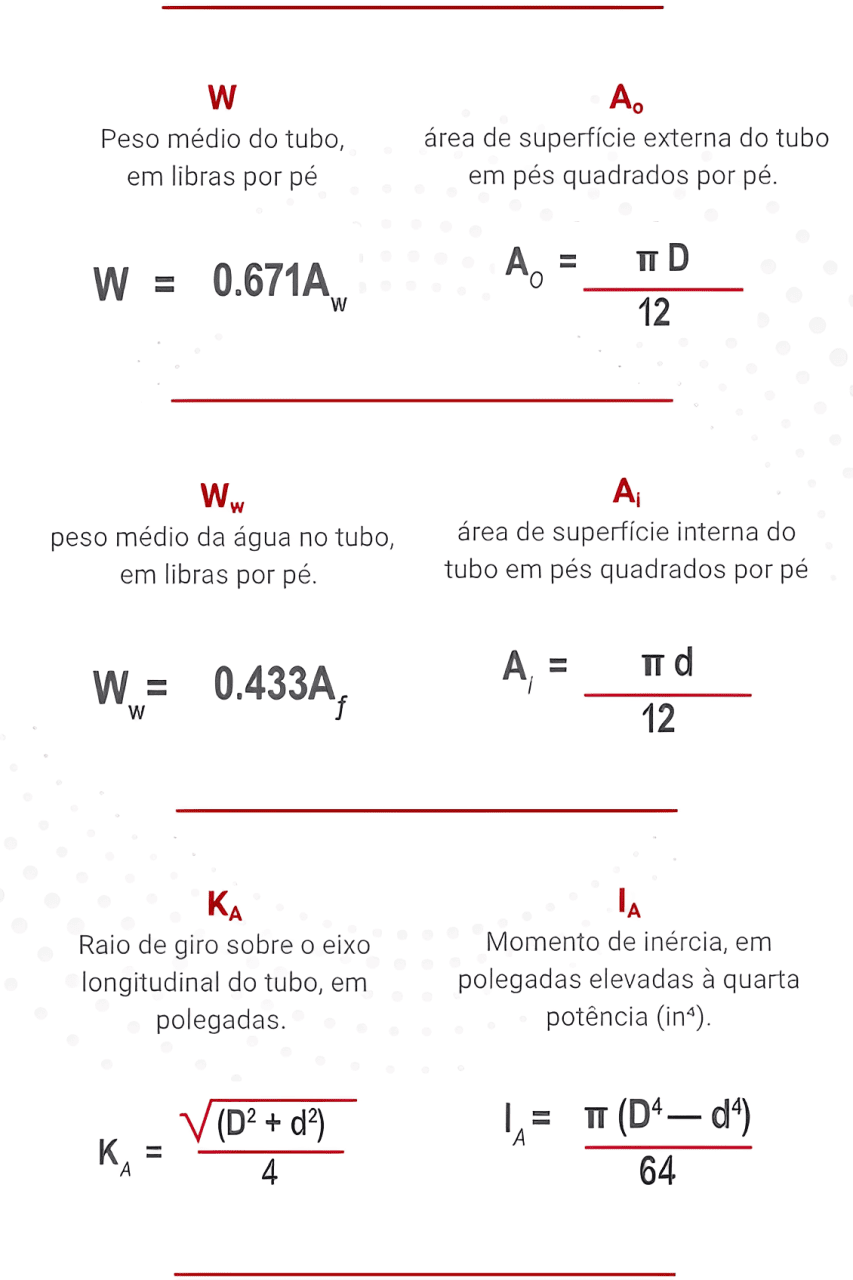

Imagem 4: fórmula para cálculo do peso médio do tubo.
Ao: área de superfície externa do tubo em pés quadrados por pé.

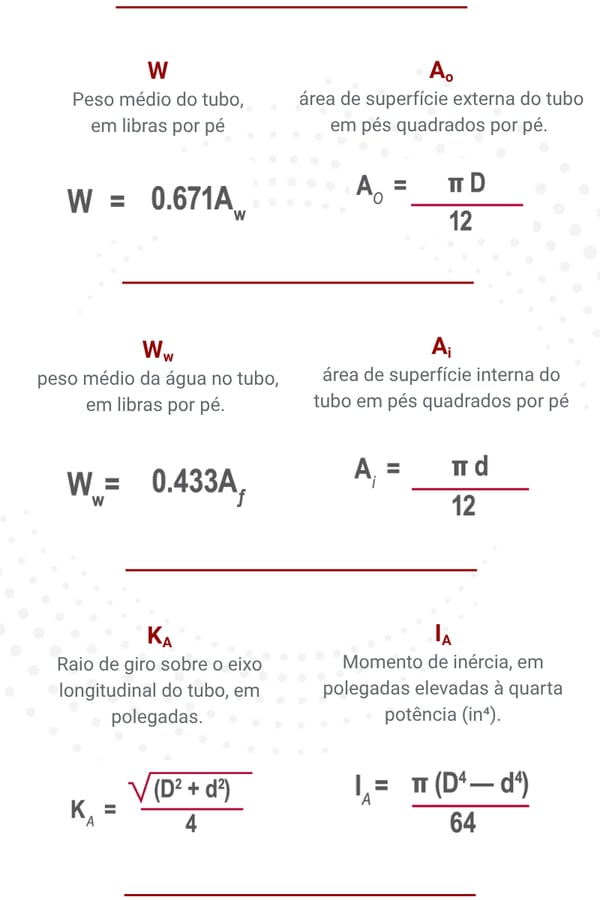

Imagem 5: fórmula para cálculo da superfície externa do tubo.
Ww: peso médio da água no tubo, em libras por pé.
Imagem 6: fórmula para cálculo do peso médio da água no tubo.
Ai: área de superfície interna do tubo em pés quadrados por pé.
Imagem 7: fórmula para cálculo da área de superfície interna do tubo.
KA: Raio de giro sobre o eixo longitudinal do tubo, em polegadas.
Imagem 8: fórmula para cálculo do giro sobre o eixo longitudinal do tubo.
IA: Momento de inércia, em polegadas elevada a quarta potência, (in4).
Imagem 9: fórmula para cálculo do momento de inércia.
