Procedimentos de instalação
Este procedimento cobrirá os passos típicos encontrados em instalações subterrâneas: desenho de vala, preparação da vala, montagem da tubulação, colocação de tubos e preenchimento.
Desenho da Vala
O processo seguinte deve ser considerado para o desenho da vala:
-
Largura: A vala deve ter uma largura adequada para permitir uma instalação conveniente, mas tão estreita quanto possível, dependendo se a tubulação será montada dentro ou fora da vala.
-
Profundidade: A profundidade da vala deve ser suficiente para colocar o tubo e suportar o congelamento, a carga acima do solo e todos os requisitos de assentamento da vala.
-
Congelamento: A tubulação deve ser instalada pelo menos 300 milímetros abaixo da linha de congelamento.
-
Cargas: A tubulação deve ser suficientemente profunda para manter os níveis de tensão externos abaixo do nível deprojeto de tensão admissível.
-
Assentamento: O desenho da tensão será determinado pelo diâmetro do tubo e pela temperatura da operação e pode ser regido por várias normas.
Preparação da Vala
O fundo da vala deve ser contínuo, relativamente liso e sem pedras. Se são encontradas pedras salientes, estruturas duras, pedregulhos ou rochas difíceis de remover, o fundo da vala deve ser preenchido para proteger a tubulação de danos. Em tais situações, serão suficientes 100 a 150 milímetros de terra batida ou areia estratificada.

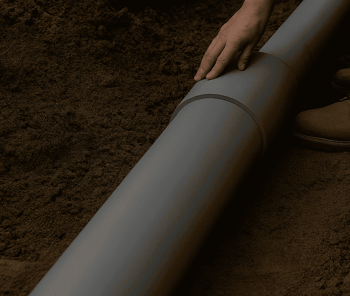

Montagem e Colocação da Tubulação
A tubulação pode ser montada utilizando técnicas convencionais de Cement Solvent dentro ou fora da vala, dependendo dos requisitos específicos de instalação. Durante o processo de cura, todos os esforços devem ser feitos para minimizar a tensão em qualquer junta. Para garantir isso, a tubulação não deve ser movida durante o período de cura, nem o tubo deve ser preenchido, ou de outra forma, forçado durante a cura. Veja as recomendações sobre o tempo de cura da junta para determinar os requisitos de cura exata para uma instalação específica.
Se a tubulação foi montada fora da vala, ela pode ser colocada na vala após a cura adequada, mas absolutamente não pode ser rolada ou deixada cair dentro da vala. As juntas de tubulações muito longas devem ser devidamente mantidas assim que a tubulação é colocada no lugar para evitar tensão desnecessária.
Após a cura adequada, e antes do reaterro, a temperatura da tubulação deverá ser mantida o mais próxima da condição de operação, caso esta for mais de 10°C de diferença da temperatura ambiente. O reaterro pode prosseguir enquanto a tubulação é mantida a esta temperatura, a fim de minimizar a tensão no sistema, causando expansão e contração térmica. Se este passo for impraticável, os cálculos de tensão devem ser feitos para determinar as cargas que serão criadas devido à expansão e contração térmica forçada. Essas cargas devem então ser comparadas com a tensão de projeto deste sistema de tubulação em particular.
Reaterro
O reaterro deve continuar somente depois de todas as juntas do Cement Solvent terem sido adequadamente curadas e a tubulação aproxime da temperatura normal de operação, caso esta for mais de 10°C diferente da temperatura ambiente atual. A tubulação deve apoiar-se de forma uniforme em todo o seu comprimento em material firme e estável.
O material de preenchimento deve estar livre de pedras e ter um tamanho não maior a 1/2 polegada . A tubulação deve inicialmente ser rodeada com preenchimento para fornecer entre 150 a 200 milímetros. O preenchimento deve ser compactado usando métodos vibratórios ou de inundação de água. Se a inundação de água for usada, não se deve agregar material adicional até que o preenchimento com água seja firme o suficiente para correr sobre o mesmo. O preenchimento contendo uma quantidade significativa de material de grão fino, como o limo ou a argila, deve ser manual ou mecanicamente compactado.
O restante do preenchimento deve então ser colocado e espalhado em camadas quase uniformes para preencher completamente a vala sem vazios. O tamanho da partícula para este preenchimento final não deve exceder a 3 polegadas. Deve-se usar equipamento de terraplanagem ou niveladoras pesadas para consolidar o preenchimento final.
