By: Jorge Solorio on Fevereiro 14th, 2019
A tubulação de CPVC pode ser usada com outros materiais de tubulação?
Sistema de Tubulação | Guia de Instalação
À medida que o CPVC se torna cada vez mais indicado em aplicações de processamento industrial, a conversa em torno de como se compara a outros materiais de tubulação cresce. Muitas vezes, somos perguntados:
Para esta publicação, em vez de comparar e contrastar as características do CPVC com outro material, exploramos os possíveis métodos de junção e usos específicos que o CPVC pode ter em conjunto com outros materiais de tubulação termoplástica ou metal.
Como o CPVC se une a outros materiais?
Quando dois materiais diferentes estão envolvidos, vários tipos de conexões de transição estão disponíveis para garantir uma conexão resistente.
Métodos preferidos para unir o CPVC a outros materiais
- Flanges: as flanges podem conectar facilmente uma variedade de tubos, bombas, válvulas, instrumentação e muito mais. E a tubulação de todos os materiais pode ser unida usando flanges, tornando-os o mecanismo mais comum para juntar dois materiais de tubulação diferentes, especialmente nos processos industriais. Se conectarmos a tubulação CPVC de schedule 40 ou schedule 80 às tubulações de aço, por exemplo, a tubulação de aço seria soldada a uma flange de aço e o CPVC seria soldado por solvente a uma flange CPVC antes que os dois fossem aparafusados.
- Adaptadores com roscas: com pressões do sistema menos exigentes, os adaptadores com roscas podem ser usados. Ao empregar este tipo de conector, recomenda-se reduzir a pressão nominal de um sistema de tubulação CPVC em 50%. Além disso, essas conexões são mais vulneráveis a tensões de flexão.
Um adaptador de transição de latão é um exemplo de um adaptador com rosca. Nesse caso, o adaptador de transição CPVC soldado às tubulação CPVC, enquanto a extremidade de latão é roscada para o outro material.
Como unir dois materiais diferentes

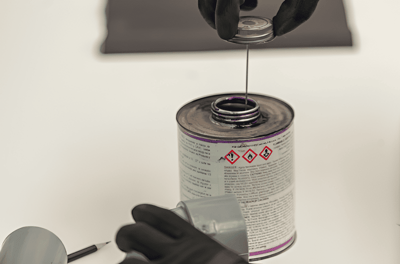

Soldagem por solvente: ao unir dois pedaços de CPVC, a soldagem por solvente é o método de união preferencial.
O cimento solvente CPVC dissolve a camada molecular superior do material de CPVC. À medida que dois componentes de tubulação são pressionados juntos, as moléculas soltas se ligam uma à outra, fundindo as duas peças juntas. A resina CPVC no cimento serve para preencher qualquer brecha no material que possa existir, solidificando ainda mais a solda.
Outros materiais termoplásticos, como o estireno e óxido de acrilonitrilo (ABS) e cloreto de polivinil (PVC), também podem usar cimentos solventes. No entanto, cada tipo de cimento solvente foi desenhado para esse material específico, pelo que CPVC não deve ser unido a outro material de tubulação termoplástica com este método.
A união de dois materiais diferentes com cimento solvente pode produzir juntas frágeis, levando a um menor desempenho e um ciclo de vida útil geral mais curto.
Do plástico ao metal rosqueado: certos tipos de adaptadores roscados são eficazes para unir plásticos a metais, mas não é recomendado o roscamento direto de um termoplástico com o metal. Por causa de que os metais são mais rígidos do que os plásticos, o metal pode esticar o CPVC além do seu limite durante o enroscamento e retirada das roscas plásticas.
Por que unir CPVC com metais?
Os materiais de tubulação termoplásticos e metálicos podem estar em conflito ao especificar um novo ou atualizar um sistema de tubulação existente. No entanto, situações específicas podem exigir que os dois sejam unidos.
- Como uma peça de teste CPVC: produtos químicos comuns usados em processos industriais geralmente corroem os sistemas de tubulação de metal - o que pode diminuir as classificações de pressão, taxas de fluxo lentas, contaminar líquidos e causar reparos excessivos. O CPVC, enquanto isso, é inerte à maioria dos ácidos, bases e sais. Ao invés de revisar um sistema de metal e substituí-lo por completo, as plantas podem optar por instalar uma peça de CPVC de teste entre dois componentes metálicos por alguns meses para avaliar sua eficácia. No final do teste, a peça é removida e analisada quanto há sinais de desgaste.
- Para abordar uma área corroída específica: Certos pontos ao longo de uma série de tubos metálicos podem mostrar susceptibilidade aumentada à corrosão, furos e escamação. Para abordar a questão isolada, os gerentes de planta podem instalar tubos CPVC em um pequeno trajeto para utilizar suas propriedades resistentes à corrosão nesse local.
Para ver a compatibilidade do Corzan® CPVC com mais de 400 produtos químicos, consulte a Tabela de Resistência Química Corzan® CPVC.
Para um custo-benefício adicional: o custo total dos sistemas de tubulação de CPVC é muitas vezes menor que o do aço ou outros metais quando contabilizam os custos de vida útil e de instalação. Quando o preço é um fator importante, mas certos atributos de desempenho devem ser mantidos, os desenhadores muitas vezes dão ao CPVC uma tentativa nessas situações.
Em um sistema CPVC, o metal pode ser indicado para suportar pontos pesados: como os metais podem suportar cargas mais pesadas do que os termoplásticos, os gerentes de plantas podem indicar o metal ao lado de um instrumento pesado ou válvula se a tubulação deve suportar o peso adicional por conta própria.
Veja como o CPVC se compara aos sistemas de tubulação de metal
Nós explicamos como um sistema de tubulação pode utilizar CPVC e tubulação de metal, mas há diferenças claras no desempenho que vale a pena analisar a fundo.
No artigo do recurso, Metal x Sistema de Tubulação CPVC - O CPVC pode superar as tubulações metálicas em aplicações industriais?, Nossa equipe de especialistas em engenharia e produtos compara a tubulação CPVC com o metal em termos de temperatura, pressão e resistência à corrosão, custo e segurança.
A escolha do parceiro correto
Através da sua rede de fabricantes parceiros, o CPVC Corzan® é amplamente disponibilizado em todo o mercado brasileiro. No Brasil, a AMANCO WAVIN possui exclusividade de produção, e mantém o padrão de excelência que os clientes esperam dos pioneiros na tecnologia CPVC.
Todos os fabricantes parceiros ao redor do mundo são selecionados com base em seu histórico comprovado de confiabilidade. Para garantir a qualidade dos tubos e conexões Corzan®, cada um deles é contratualmente exigido para participar do nosso programa de garantia de qualidade. O programa assegura a produção consistente da qualidade não obstante quando, onde e por quem o CPVC é fabricado.
Essa escolha cuidadosa é importante para que o produto final tenha o desempenho testado e comprovado por normas internacionais.
