Sistema de Tubulação | Desempenho | Desempenho Térmico
Leia a publicação completa abaixo ou confira o Infográfico da Expansão Térmica para uma visão geral resumida desta postagem no blog.
Todo o material tem propriedades térmicas inerentes que afetam suas características dependendo da quantidade de calor ou frio que está submetido. Quanto mais calor for aplicado, mais os materiais tendem a se expandir e amolecer. Quanto mais frias as condições, maisos materiais tendem a se contrair e endurecer.
No caso dos sistemas de tubulação, estamos mais preocupados com a expansão e contração linear, que afetam os materiais de tubulação metálicos e termoplásticos. Se não perceber isto durante o projeto do sistema de tubulação, a flutuação do comprimento pode levar à grandes prejuízos. Isto é especialmente válido para os sistemas de instalações industriais, que muitas vezes submetem a tubulação à temperaturas e pressões extremas.
Por exemplo, se o fluxo da tubulação estiver restrito em ambas as extremidades, à medida que a expansão linear ocorre, ela irá causar tensão de compressão no material. Quando esta força indevida exceder a tensão permitida no material, isso irá resultar em danos ao tubo e potencialmente nos suportes, conexões e válvulas.
Dependendo do alcance desse dano, as plantas podem ser forçadas a realizar reparos frequentes, fechar processos e potencialmente substituir o sistema de tubulação prematuramente.
Felizmente, enquanto a expansão e a contração são inevitáveis, os problemas resultantes podem ser facilmente contornados com as considerações adequadas do projeto. Especificamente, empregando um dos seguintes mecanismos de deflexão:
- Curvas de Expansão
- Deslocamentos de Expansão
- Mudanças de Direção
- Juntas de expansão
Antes de explicar como implementar cada mecanismo, precisamos examinar os quatro fatores que influenciam seu projeto.
Fatores do projeto a serem considerados
1. Quantidade de Expansão Linear
A quantidade que um tubo irá expandir e contrair depende de três fatores:
Coeficiente de Expansão Linear
Todo material tem um coeficiente de expansão térmica linear, que simplesmente diz a quantidade de expansão linear você terá por grau de mudança de temperatura. Existem testes empíricos executados em todo o material da tubulação para determinar esse coeficiente.

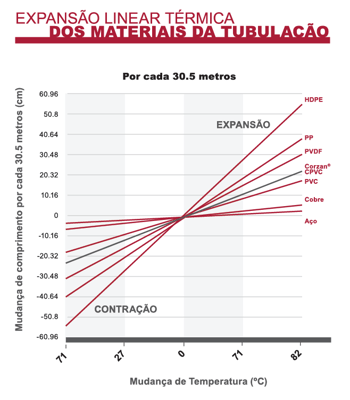

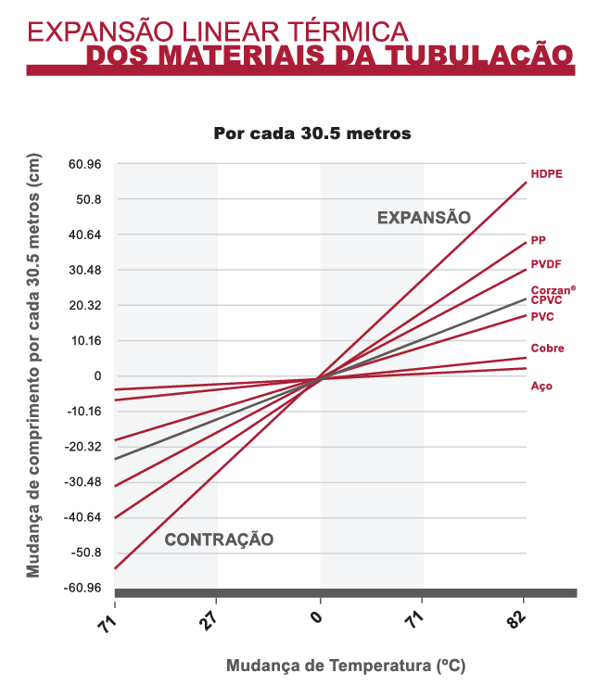

No gráfico abaixo, você pode ver a quantidade de materiais de tubulação diferentes mudando de comprimento à medida que a temperatura muda.
Diferencial de temperatura
Diferencial de temperatura é a faixa de temperatura à qual o tubo será exposto. Em outras palavras, a diferença entre o mais frio e o mais quente que o tubo será submetido desde o momento da instalação até o fim da sua vida útil. Para determinar o diferencial de temperatura do seu tubo, considere o seguinte:
- Qual é a temperatura na instalação? Em um espaço condicionado, esta pode ser uma das temperaturas extremas que ele alcançará.
- Qual é a temperatura do líquido que flui através do tubo e esta temperatura do líquido será constante?
- Se o tubo estiver ao ar livre, qual é a mudança climática sazonal?
Comprimento do tubo
Quanto maior o comprimento do tubo, maior erá a expansão ou a contração. Essencialmente, cada metro adicional de material tem um efeito aditivo sobre quanto o tubo se expandirá ou se contrairá.
2. Tensão de trabalho
A tensão do trabalho é a quantidade máxima de tensão que um material pode ser submetido quando em uso. Todo o material de tubulação pode suportar algum grau de movimento sem sacrificar sua integridade estrutural.
3. Módulo de elasticidade
O módulo de elasticidade é uma medida de dureza. É uma propriedade intrínseca do material do tubo que expressa a capacidade do material de alongar ou compactar quando uma força é aplicada.
4. Diâmetro exterior da tubulação
O diâmetro externo do tubo afeta a capacidade do tubo para desviar a tensão. Por exemplo, um tubo de CPVC de 30 metros submetido a uma temperatura máxima de 50°C (120 ° F) e uma temperatura mínima de 26°C(80 ° F) irá expandir 4 centímetros, independentemente do diâmetro externo do tubo. Mas, o tubo de 1 polegada pode desviar mais tensão do que um tubo de 6 polegadas, de modo que o mecanismo de deflexão (comprimento total do joelho) só precisa ter 75 centímetros de comprimento para o tubo de 1 polegada. Na mesma situação, um tubo de 6 polegadas precisará de um mecanismo de deflexão de 1,6 metros de comprimento.
Os 4 mecanismos de deflexão do sistema de tubulação
Dependendo da área através da qual um tubo será usado, os engenheiros têm 4 opções de mecanismo de deflexão para usar para explicar a expansão e contração térmica. Cada um permite algum grau de movimento de tubulação para ajudar a evitar tensões de compressão.
Para ajudar a ilustrar cada mecanismo, incluímos um cenário do uso do tubo com as seguintes dimensões:
- Material do tubo: CPVC
- Diâmetro do tubo: 4 polegadas.
- Extensão do tubo: 30 metros
- Temperatura diferencial: 22°
- Temperatura máxima: 48°C (120°F)
- Temperatura mínima: 26°C(80°F)
Para esta situação, a expansão linear do tubo é de 4 centímetros.
1. Curva de expansão
Este mecanismo tende a ser a escolha preferida dos engenheiros.
Como funciona: no meio da extensão do tubo, um "U" está configurado e seu centro é contido com um suporte. Cada lado do tubo que entra no U é fixado com um suporte deslizante ou guia, o que permite que o tubo se mova para frente e para trás. À medida que o tubo se expande, a abertura do U se estreita e, com a contração do tubo, a abertura do U se amplia.
Usando o exemplo e a imagem fornecida: L representa o comprimento total do joelho, com 2/5L representando cada porção vertical, e 1/5L representando a seção transversal horizontal onde a restrição é colocada.
- L = 1,4 metros.
- 1/5 L = 0,28 metros.
- 2/5 L = 0,56 metros.
2. Deslocamento de expansão
Este mecanismo é usado quando o tubo precisa evitar estruturas fixas.
Como funciona: Colocado no centro de um tubo, cada articulação permite algum grau de deflexão, assim como o comprimento vertical do tubo. No final de cada tubo são usados suportes ou guias posicionados a uma distância definida da articulação. Usando o diagrama acima, à medida que o tubo se expande, as articulações superiores e inferiores irão se deslocar fazendo com que o comprimento vertical se incline para a direita. Com a contração, o tubo vertical irá angular para a esquerda.
Usando o exemplo e a imagem fornecida: o L representa o comprimento total do deslocamento entre os suportes ou guias, ou seja de uma extremidade à outra. 1/4L significa a distância dos suportes atéa articulação mais próxima. 1/2L representa a seção perpendicular do tubo.
- L = 1,4 metros.
- 1/4 L = 0,34 metros.
- 1/2 L = 0,70 metros.
3. Mudança de direção
Todo o sistema de tubulação naturalmente inclui mudanças de direção, que também podem ser usadas como mecanismos de deflexão.
Como funciona: no final do percurso do tubo, a extremidade da articulação e o tubo adjacente podem permitir algum grau de movimento. Se o tubo adjacente for suficientemente longo, os engenheiros podem colocar um suporte ou um guia a uma distância definida da articulação para absorver a expansão e a contração.
Usando o exemplo e a imagem fornecida: L representa a distância da articulação ao suporte ou guia.
- L = 1,4 metros.
Nota: O espaçamento mínimo do suporte do tubo deve ser levado em consideração quando se utiliza uma mudança de direção para a expansão e acomodação da contração.
4. Junta de expansão
Esse mecanismo é freqüentemente usado em áreas apertadas e fechadas onde é difícil incluir qualquer joelho ou deslocamento de expansão.
As juntas de expansão são unidades especializadas que atuam como amortecedores permitindo que o tubo se mova livremente dentro de outro tubo enquanto mantém a vedação necessária. Esta é muitas vezes uma opção mais cara e usada como último recurso.
Calcule o mecanismo de expansão térmica para seu sistema
Para ajudar os engenheiros no projeto dos sistemas de tubulação CPVC Corzan®, desenvolvemos uma Calculadora de Expansão de Tubos. Basta inserir o comprimento e o diâmetro do tubo, bem como as temperaturas máxima e mínima do sistema, e a calculadora fornecerá as dimensões necessárias para a Expansão do Joelho, Deslocamento de Expansão e Mudança de Direção usando o tubo Corzan CPVC. Lembre-se, nunca é demais arredondar e instalar um joelho maior do que o necessário
A escolha do parceiro correto
Através da sua rede de fabricantes parceiros, o CPVCCorzan® é amplamente disponibilizado em todo o mercado brasileiro. No Brasil, a AMANCO WAVIN possui exclusividade de produção, e mantém o padrão de excelência que os clientes esperam dos pioneiros na tecnologia CPVC.
Todos os fabricantes parceiros ao redor do mundo são selecionados com base em seu histórico comprovado de confiabilidade. Para garantir a qualidade dos tubos e conexões Corzan®, cada um deles é contratualmente exigido para participar do nosso programa de garantia de qualidade. O programa assegura a produção consistente da qualidade não obstante quando, onde e por quem o CPVC é fabricado.
Essa escolha cuidadosa é importante para que o produto final tenha o desempenho testado e comprovado por normas internacionais.
Gostou da postagem? Tem alguma ideia de conteúdo? Então deixe seu comentário preenchendo o formulário abaixo!
