O que você precisa saber sobre suportes e abraçadeiras para CPVC
Para qualquer sistema de tubulação industrial é fundamental que o espaçamento dos suportes e abraçadeiras sejam dimensionados corretamente. Muito espaço entre os suportes adiciona estresse desnecessário ao sistema, causando deflexão e afundamento. Espaçamento insuficiente resultará em gastos desnecessários.
Uma vantagem do CPVC em relação a outros termoplásticos é que, em temperaturas elevadas, ele mantém sua integridade estrutural, exigindo menos suportes. Dependendo do tamanho do sistema, isso pode trazer vantagens significativas em termos de material, design e, o mais importante, custos.

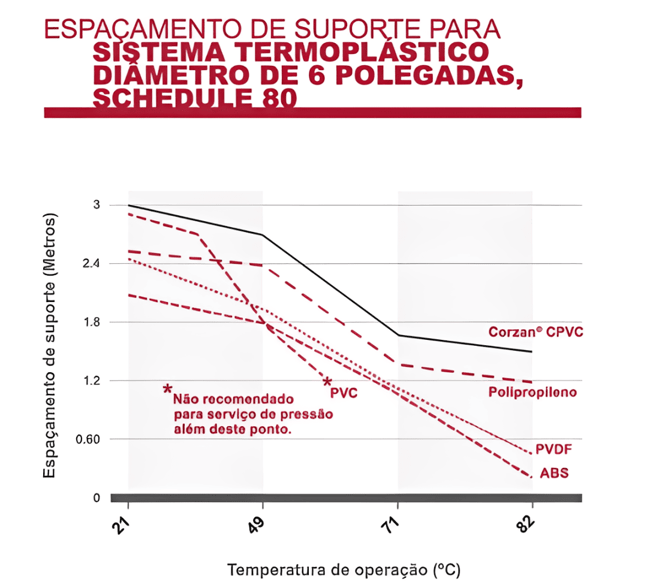

CPVC é mais eficiente do que outros termoplásticos
Embora o espaçamento necessário para suportes seja menor para o CPVC em comparação com outros termoplásticos, ele não é tão rígido quanto os sistemas de tubulação de metal tradicionais, exigindo suportes adicionais. No entanto, em aplicações corrosivas, os suportes adicionais são um pequeno preço a pagar pela confiabilidade estendida do sistema.
No final, a quantidade de suportes e o espaçamento entre eles serão determinados pelas condições do sistema e pelos requisitos da tubulação.
Fatores que afetam a distância entre suportes em sistemas de CPVC
Ao determinar o espaçamento dos suportes para sistemas de tubulação de CPVC, os seguintes fatores afetam as especificações de instalação:
- Diâmetro do duto ou tubulação: Tubulações ou dutos de diâmetro maior são naturalmente menos propensos à deflexão, permitindo menos suportes.
- Parâmetros de temperatura do sistema: À medida que a temperatura aumenta, a rigidez do material ou o módulo de flexão dos termoplásticos diminui, exigindo suportes mais frequentes.
- Peso dos líquidos transportados: Produtos químicos e sólidos mais densos aumentarão as demandas na tubulação, criando a necessidade de mais suportes.
- Localização concentradas de cargas: Para ajudar a suportar o peso de instrumentos pesados ou válvulas no sistema, suportes adicionais podem ser necessários.
- Possibilidade de acúmulo de sólidos/líquidos no sistema: Para evitar afundamento da tubulação, processos propensos ao acúmulo de sólidos ou líquidos devem considerar o aumento do número de suportes.
Espaçamento de suportes para sistemas de tubulação CPVC
Levando em consideração três fatores fundamentais - tamanho da tubulação, programa da tubulação e temperatura de processamento - desenvolvemos tabelas de espaçamento máximo de suportes para o CPVC Corzan®. A tabela assume:
- Trechos retos de linhas não isoladas.
- Sistemas que transportam fluidos com gravidades específicas de até 1,0.
- Evitando afundamento mínimo ou nenhum da tubulação.

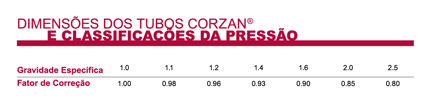

Se o seu sistema transportar líquidos com gravidades específicas maiores, você precisará multiplicar o número que vê na tabela pelo número correspondente desta tabela:
Como esperado, tubulações de schedule 40, que possuem uma espessura mais fina, exigem suportes mais frequentes do que as tubulações de schedule 80. Tubulações com espessuras mais fina são inerentemente mais flexíveis e propensas a afundamento se as distâncias de suporte adequadas não forem seguidas.

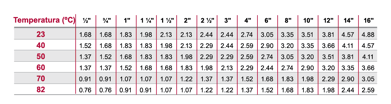

Espaçamento máximo de suporte para tubulação CPVC Schedule 40 (em m)
Espaçamento máximo de suporte para tubulação CPVC Schedule 80 (em m)
Dicas para instalação de suportes e abraçadeiras de sistemas de tubulação CPVC
Embora as distâncias de suporte recomendadas sejam fornecidas para trechos retos, sistemas industriais não são compostos apenas por trechos retos de tubulação. Válvulas, flanges, curvas, conexões e outros componentes pesados podem exigir suportes independentes em sistemas de CPVC. Adicione suportes adicionais para trechos retos quando necessário e certifique-se de não ultrapassar a distância recomendada entre eles.
Ao escolher suportes, grampos ou abraçadeiras, garanta o ajuste correto para a situação e forneça o suporte necessário (caso se aplique). Além disso, tenha cuidado para que as bordas sejam lisas ou arredondadas para evitar que a tubulação seja arranhada ou desgastada. Não force as conexões ou as aperte demais, isso também ajudará a manter a tubulação livre de danos.

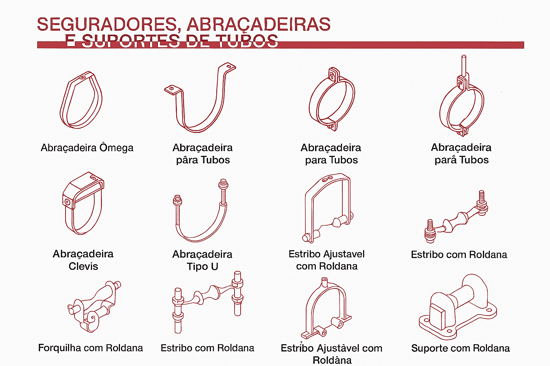

As opções recomendadas de seguradores e abraçadeiras incluem:
Espaçamento de suportes e abraçadeiras de tubulação de CPVC.
Embora os dutos de CPVC tenham parede mais finas, eles requerem menos suportes devido ao peso relativo do que está sendo transportado.

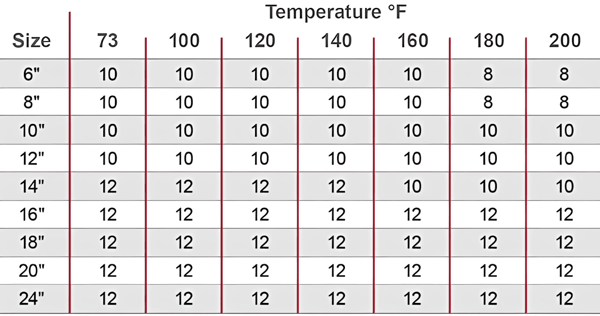

Como acontece com as tubulações, os trechos verticais de tubos devem ser suportados por guias a cada 10 pés.
Por fim, em sistemas onde possam ocorrer expansão térmica da tubulação de CPVC, evite apertar demais os suportes ou usar suportes com bordas afiadas ou abrasivas.
