Guia de Instalação | Características do CPVC

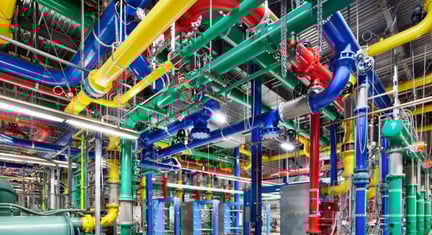

Em um ambiente industrial, as diferentes tubulações presentes durante todo o processo produtivo podem possuir cores e formatos diferentes. Essa distinção é importante para que fique evidente o tipo de fluido que estão transportando, e com isso evitar possíveis acidentes em momento como o da manutenção preventiva.
Existe norma para cores de tubulação industrial?
No Brasil, a norma da ABNT NBR-6493 - Emprego de cores para identificação de tubulações, busca de maneira objetiva, principalmente, promover maior segurança ao trabalhador em indústrias. Seguindo um padrão definido internacionalmente, com a aplicação de diferentes cores é possível evitar o cruzamento de sistemas e facilitar a identificação do produto que passa por uma tubulação.
O que cada cor significa (água, vapor, químicos)?
As cores das tubulações podem ser aplicadas de duas maneiras. A cor principal é aquela que identifica o fluido que corre pela tubulação. Ela pode ser pintada por toda a extensão da tubulação ou em aplicada em faixas. Além disso, ainda que não muito comum, pode-se utilizar uma cor cor adicional para identificar um número maior de produtos presentes no sistema.
As cores mais comuns encontradas em ambientes industriais e os respectivos fluidos transportados são:
| Cor | Função | Observação importante |
|---|---|---|
| Laranja | Produtos químicos não gasosos | Utilizada para identificar produtos químicos líquidos que não se encontram na forma gasosa; é importante complementar com rotulagem específica do produto. |
| Amarelo | Gases não liquefeitos | Indica gases em estado gasoso; atenção redobrada para sinalização de risco e ventilação adequada do ambiente. |
| Azul | Ar comprimido | Facilita a identificação de linhas pneumáticas e evita conexões indevidas com outros sistemas pressurizados. |
| Branco | Vapor | Normalmente associado a altas temperaturas; exige isolamento térmico e identificação clara devido ao risco de queimaduras. |
| Cinza claro | Vácuo | Identifica sistemas que operam com pressão negativa; importante para evitar ligações incorretas com linhas pressurizadas. |
| Cinza escuro | Eletroduto | Indica conduítes e sistemas elétricos, ajudando a separar claramente energia elétrica de processos de fluídos. |
| Cor de alumínio | Gases liquefeitos, líquidos inflamáveis, óleos lubrificantes e combustíveis de baixa viscosidade | Exige atenção especial à compatibilidade química e à segurança contra vazamentos e incêndio. |
| Marrom | Materiais fragmentados, petróleo bruto | Usada para materiais particulados ou fluidos pesados; normalmente associada a processos industriais e extração. |
| Preto | Inflamáveis e combustíveis de alta viscosidade | Identifica fluidos com maior risco operacional; recomenda‑se sinalização complementar de segurança e controle rigoroso de temperatura. |
| Verde (emblema) | Água | Utilizada para água potável ou industrial; pode exigir distinções adicionais conforme a qualidade da água. |
| Vermelho | Água e outras substâncias para combate a incêndio | Cor exclusiva para sistemas de proteção contra incêndio; não deve ser utilizada para outros fins. |
| Lilás | Álcalis | Indica substâncias alcalinas, que podem ser corrosivas; requer materiais compatíveis e procedimentos específicos de manuseio. |
Benefícios da personalização de cores no CPVC Corzan:

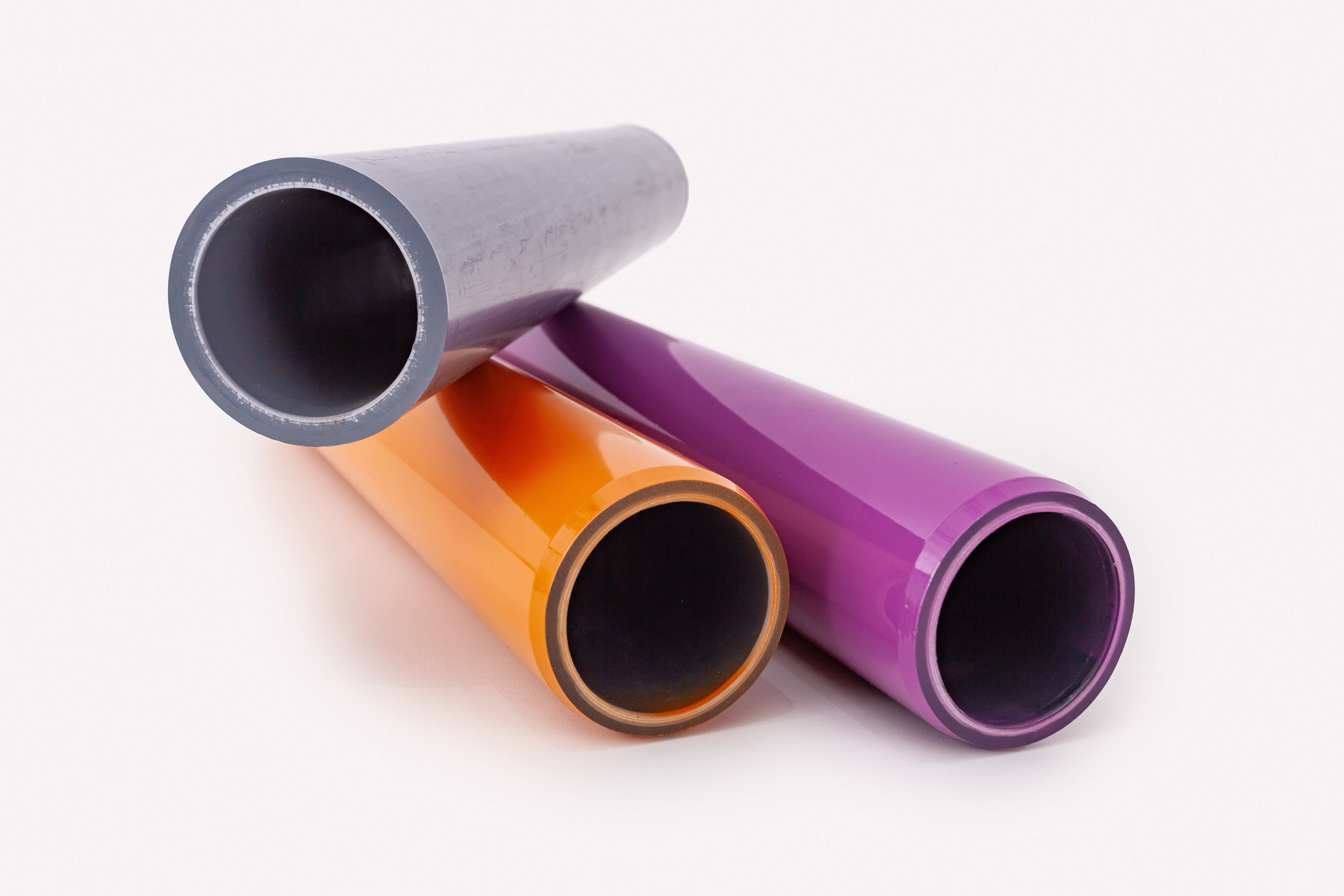

Uma característica importante do CPVC Corzan®, e que evidencia sua versatilidade para adaptação aos mais diferentes segmentos industriais, é a possibilidade de ser pintado em diferentes cores, proporcionando uma identificação visual clara e funcional.
Caso seja necessária a aplicação de tinta, , a pintura de látex acrílico à base de água é preferida e recomendada para uso em tubos e conexões Corzan®
Além disso, a pintura de uma tubulação de CPVC Corzan® traz uma série de benefícios adicionais para as operações industriais. Entre eles:
1. Segurança aprimorada: A identificação rápida e precisa dos fluidos transportados aumenta a segurança dos trabalhadores, permitindo intervenções rápidas em caso de emergência e reduzindo o risco de acidentes.
2. Prevenção de contaminação: A utilização de cores distintas ajuda a evitar a contaminação cruzada entre diferentes tipos de fluidos, garantindo a integridade dos processos industriais e a qualidade dos produtos.
3. Eficiência operacional: Com uma identificação visual clara, os operadores podem facilmente rastrear o fluxo dos fluidos e identificar qualquer anomalia no sistema, permitindo uma manutenção preventiva mais eficaz e reduzindo o tempo de inatividade não planejado.
4. Conformidade regulatória: A conformidade com os padrões de cores estabelecidos pelas normas industriais, como a NBR 6493:2019 no Brasil, garante que as instalações estejam em conformidade com os requisitos regulatórios, evitando multas e penalidades.
Os padrões de cores em tubulações industriais com CPVC Corzan® não são apenas uma questão estética, mas sim uma ferramenta essencial para garantir a segurança dos trabalhadores, proteger o meio ambiente e manter a eficiência operacional em todas as etapas do processo industrial. Ao adotar esses padrões e utilizar materiais de alta qualidade como o CPVC Corzan®, as indústrias podem continuar a operar com confiança, sabendo que estão investindo na segurança e no sucesso a longo prazo de suas operações.
CPVC tem cor padrão ou varia por fabricante?
O CPVC Corzan é produzido exclusivamente na cor cinza, e o que pode variar entre fabricantes é apenas a característica técnica do composto com o qual os tubos e conexões são produzidos. É fundamental, portanto, que sejam consultadas todas as ferramentas e informações disponíveis pelos fabricantes antes de especificar um projeto.
A escolha do parceiro correto
Através da sua rede de fabricantes parceiros, o CPVC Corzan® é amplamente disponibilizado em todo o mercado brasileiro. No Brasil, a AMANCO WAVIN possui exclusividade de produção, e mantém o padrão de excelência que os clientes esperam dos pioneiros na tecnologia CPVC.
Todos os fabricantes parceiros ao redor do mundo são selecionados com base em seu histórico comprovado de confiabilidade. Para garantir a qualidade dos tubos e conexões Corzan®, cada um deles é contratualmente exigido para participar do nosso programa de garantia de qualidade. O programa assegura a produção consistente da qualidade não obstante quando, onde e por quem o CPVC é fabricado.
Essa escolha cuidadosa é importante para que o produto final tenha o desempenho testado e comprovado por normas internacionais.
