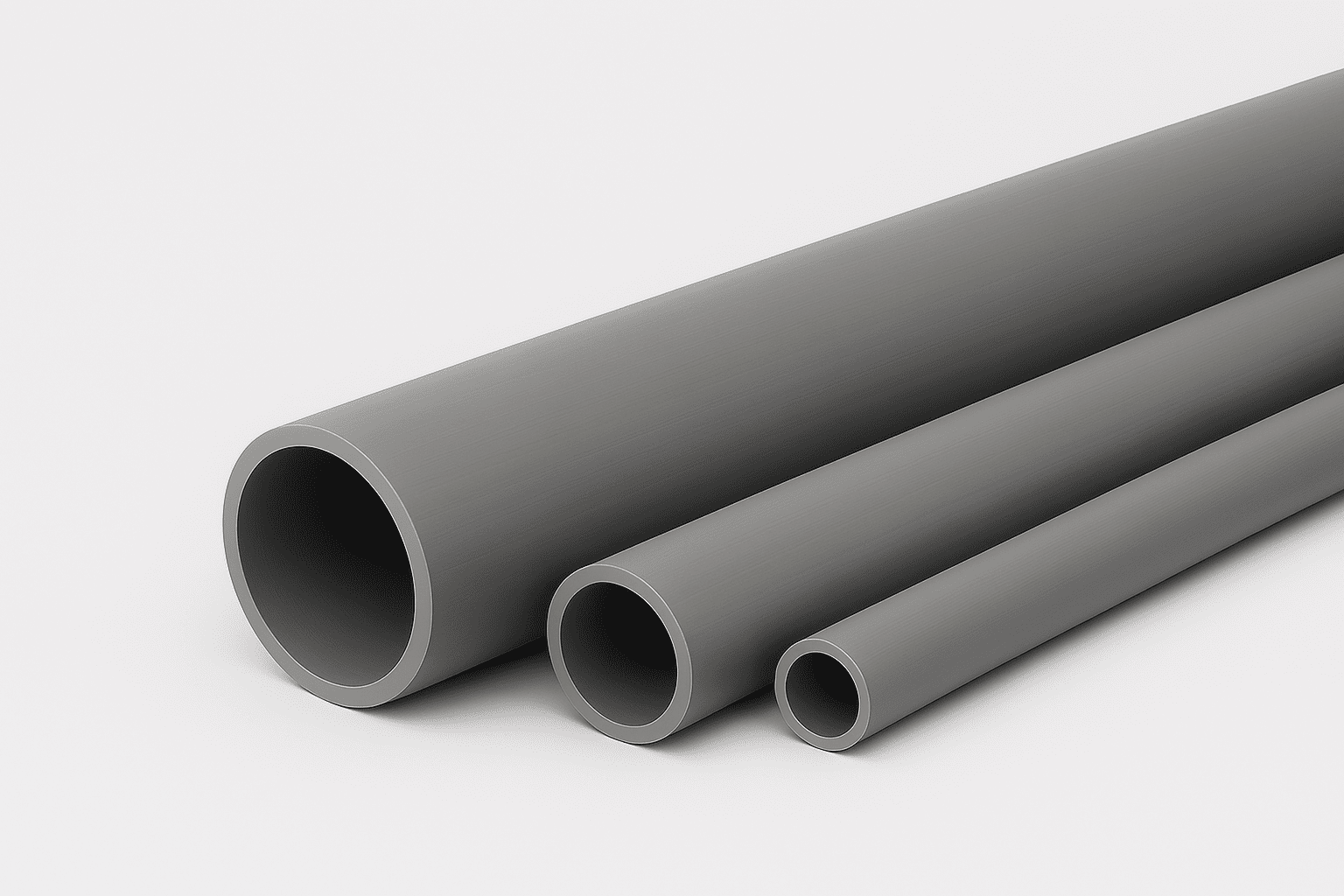

Tabela CPVC Schedule 80: Dimensões, Espessuras, Pesos e Diâmetros

Em projetos industriais que envolvem sistemas pressurizados, a correta especificação da tubulação é fundamental para garantir segurança, desempenho hidráulico e conformidade normativa. Nesse contexto, compreender o conceito de Schedule é essencial, pois ele define a espessura da parede do tubo em relação ao seu diâmetro nominal, influenciando diretamente a resistência mecânica, a capacidade de pressão e a aplicação do material.

Entre os padrões mais utilizados em tubulações termoplásticas industriais estão o Schedule 40 e o Schedule 80, sendo este último amplamente empregado em aplicações que exigem maior robustez estrutural e maior margem de segurança. Ao utilizar tubos CPVC, entender a diferença entre esses schedules e saber interpretar corretamente suas dimensões e pesos é indispensável para um dimensionamento técnico preciso e para a correta elaboração da documentação do projeto.



O que é Schedule, para que serve e como usar

O Schedule é um padrão dimensional que define a espessura da parede do tubo, mantendo o diâmetro externo constante para um determinado diâmetro nominal (NPS – Nominal Pipe Size, no sistema IPS). Ou seja, dois tubos com o mesmo diâmetro nominal podem ter diferentes schedules e, consequentemente, diferentes espessuras, diâmetros internos e capacidades de pressão.

Os schedules mais comuns em sistemas industriais de CPVC são:

• Schedule 40: possui parede mais fina, sendo indicado para aplicações com menores exigências de pressão e impacto mecânico.
• Schedule 80: apresenta parede mais espessa, resultando em maior resistência à pressão, maior rigidez e maior durabilidade em ambientes industriais severos.

Para a correta aplicação do conceito de Schedule em um projeto, é fundamental avaliar inicialmente as condições de operação do sistema. Com base nesses parâmetros, define-se o Schedule mais adequado, garantindo que a tubulação atenda aos requisitos de desempenho e segurança previstos no projeto.

Na sequência, a consulta à tabela de dimensões do CPVC Schedule 80 — ou Schedule 40, quando aplicável — permite verificar dados essenciais como diâmetro externo, espessura da parede, diâmetro interno e peso do tubo. Esses dados são indispensáveis para assegurar a compatibilidade dimensional com conexões do sistema IPS e com os demais componentes da linha. Esse procedimento contribui para um dimensionamento técnico adequado, reduz riscos de falhas ou sobre-especificações e facilita a padronização de sistemas industriais que utilizam tubulações em CPVC.





Padrão dimensional e norma de referência

Os tubos CPVC Schedule 80 utilizam o padrão dimensional do sistema IPS (Iron Pipe Size), no qual o diâmetro externo permanece constante para cada diâmetro nominal, enquanto a espessura da parede varia conforme o Schedule especificado. Esse conceito garante a compatibilidade dimensional entre tubos, conexões, válvulas e demais componentes do sistema, independentemente do fabricante.

No contexto normativo, as dimensões do CPVC Schedule 80 seguem padrões consolidados aplicáveis a tubulações industriais, amplamente reconhecidos em projetos de processos, utilidades e sistemas pressurizados. Esse alinhamento facilita a padronização técnica, a elaboração de memoriais descritivos e a integração do material aos requisitos de engenharia e especificações de projeto.



Tabela CPVC Schedule 80 – Dimensões completas

A tabela abaixo apresenta as dimensões padrão do tubo CPVC Schedule 80, organizadas conforme o sistema IPS. Esses dados são utilizados por projetistas e engenheiros para o correto dimensionamento hidráulico, verificação de espessura da parede e compatibilização com conexões e acessórios do sistema.

Tamanho do tubo (polegadas)	Diâmetro exterior (mm)	Parede mínima (mm)	Diâmetro interno (mm)	Peso da tubulação (kg/m)	Pressão máxima da água a 25ºC  (kgf)
1/4	13.7	3,02	7,315	0,164	79,450
3/8	17,1	3,20	10,338	0,228	64,685
1/2	21,3	3,73	13,411	0,335	59,763
3/4	26,7	3,91	18,390	0,454	48,513
1	33,4	4,55	23,749	0,670	44,295
1 1/4	42,2	4,85	31,902	0,924	36,561
1 1/2	48,3	5,08	37,490	1,122	33,045
2	60,3	5,54	48,590	1,522	29,530
2 1/2	73,0	7,01	58,141	2,372	28,124
3	88,9	7,62	72,746	3,173	26,014
4	114,3	8,56	96,164	4,637	22,499
6	168,3	10,97	145,009	8,856	19,686
8	219,1	12,70	192,151	13,453	17,577
10	273,1	15,06	241,097	19,961	16,171
12	323,9	17,45	286,868	27,442	16,171
14	355,6	19,05	315,214	32,917	15,468
16	406,4	21,14	361,036	42,300	15,468



Observações técnicas importantes

Antes da especificação final do CPVC Schedule 80, é fundamental considerar que a capacidade de pressão do tubo varia conforme a temperatura de operação, sendo necessário aplicar os fatores de correção indicados pelo fabricante. Além disso, deve-se verificar a compatibilidade química do fluido conduzido, respeitar os procedimentos corretos de instalação e utilizar exclusivamente conexões, adesivos e acessórios compatíveis com o sistema IPS. Essas precauções garantem a integridade da tubulação, a segurança da operação e a conformidade técnica do projeto ao longo da vida útil do sistema.



Precisa da tabela CPVC Schedule 80 em PDF ou suporte técnico?

Se você necessita da tabela CPVC Schedule 80 em formato PDF, com dados completos para dimensionamento, documentação ou memorial descritivo, ou ainda de apoio técnico especializado para especificação do material correto, a equipe da Corzan^® pode auxiliá-lo. O suporte técnico oferece orientação sobre aplicação, compatibilidade, normas e melhores práticas, assegurando que o sistema de tubulação atenda plenamente às exigências do seu projeto industrial.
