4 Fatores importantes ao dimensionar suportes para CPVC Corzan®

By: Ricardo Reis on Janeiro 20th, 2025

Print/Save as PDF

4 Fatores importantes ao dimensionar suportes para CPVC Corzan®

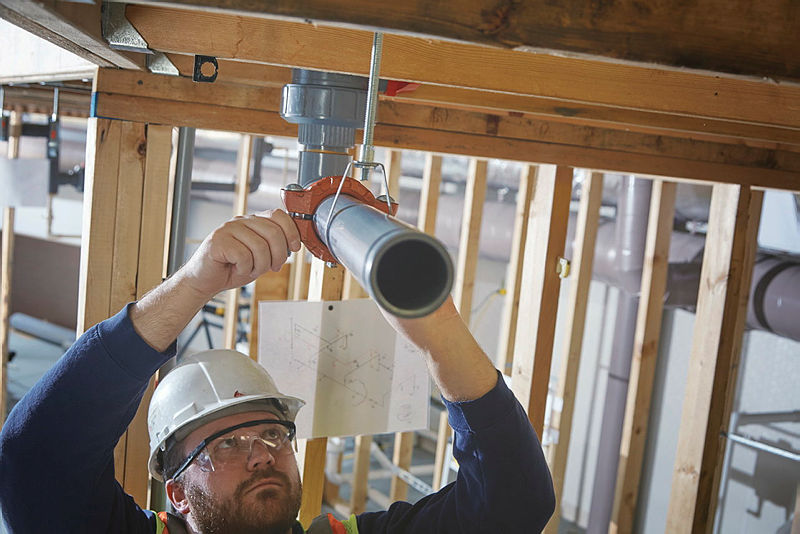

CPVC  |  Suporte e abraçadeiras

Para qualquer sistema de tubulação industrial é fundamental que o espaçamento dos suportes e abraçadeiras sejam dimensionados corretamente. Muito espaço entre os suportes adiciona estresse desnecessário ao sistema, causando deflexão e afundamento. Espaçamento insuficiente resultará em gastos desnecessários.

Uma vantagem do CPVC em relação a outros termoplásticos é que, em temperaturas elevadas, ele mantém sua integridade estrutural, exigindo menos suportes. Dependendo do tamanho do sistema, isso pode trazer vantagens significativas em termos de material, design e, o mais importante, custos.



1- Conheça as características da operação

Ao se dimensionar o espaçamento dos suportes em um sistema de tubulação, compreender as características da operação é fundamental. O conhecimento desses aspectos ajuda não só no cálculo dos suportes, mas também na correta escolha do material a ser utilizado:

  • Diâmetro do duto ou tubulação: Tubulações ou dutos de diâmetro maior são naturalmente menos propensos à deflexão, permitindo menos suportes.
  • Parâmetros de temperatura do sistema: À medida que a temperatura aumenta, a rigidez do material ou o módulo de flexão dos termoplásticos diminui, exigindo suportes mais frequentes.
  • Peso dos líquidos transportados: Produtos químicos e sólidos mais densos aumentarão as demandas na tubulação, criando a necessidade de mais suportes.
  • Localização concentradas de cargas: Para ajudar a suportar o peso de instrumentos pesados ou válvulas no sistema, suportes adicionais podem ser necessários.
  • Possibilidade de acúmulo de sólidos/líquidos no sistema: Para evitar afundamento da tubulação, processos propensos ao acúmulo de sólidos ou líquidos devem considerar o aumento do número de suportes.



2- Entenda as características do material da tubulação

Em uma análise preliminar e superficial, o CPVC, por não ser tão rígido quanto os demais termoplásticos, exigirá uma maior quantidade de suportes ao longo da extensão do sistema. Por outro lado, os tradicionais materias metálicos são mais pesados do que o CPVC, o que cria inevitáveis tensões no sistema quando há poucos suportes.

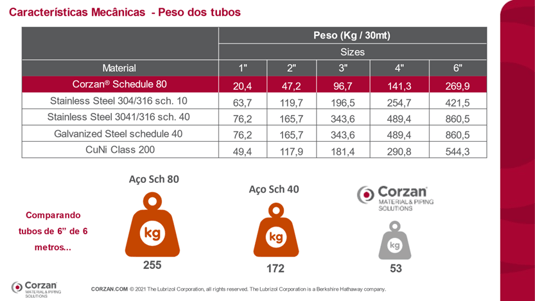

Peso do tubo de cpvc



Além disso, é fundamental conhecer os coeficientes de expansão e contração do material. No caso dos sistemas de tubulação, estamos mais preocupados com a expansão e contração linear, que afetam os materiais de tubulação metálicos e termoplásticos. Se não perceber isto durante o projeto do sistema de tubulação, a flutuação do comprimento pode levar à grandes prejuízos. Isto é especialmente válido para os sistemas de instalações industriais, que muitas vezes submetem a tubulação à temperaturas e pressões extremas.



Em ambos os casos, é muito importante que sejam consideradas as características da operação, uma vez que, como visto anteriormente, a temperatura e velocidade do fluido terão impacto na quantidade e espaçamento.



3- Escolha os suportes adequados

Há diversas opções de materiais e equipamentos que podem servir como suporte para tubos em uma operação fabril.

Ao desenhar o sistema de transporte, é importante que se leve em consideração a presença de válvulas, flanges, curvas, conexões e outros componentes pesados que podem ter sido instalados. Tais componentes podem exigir suportes independentes, tanto em sistemas de CPVC como nos metálicos.

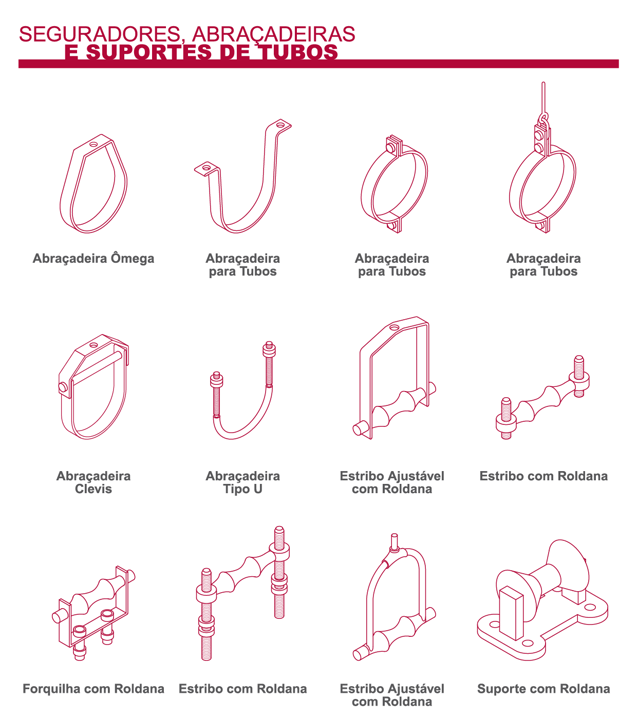

Tipos de suportes para tubos

Ao escolher suportes, grampos ou abraçadeiras, garanta o ajuste correto para a situação e forneça o suporte necessário (caso se aplique). Além disso, tenha cuidado para que as bordas sejam lisas ou arredondadas para evitar que a tubulação seja arranhada ou desgastada. Não force as conexões ou as aperte demais, isso também ajudará a manter a tubulação livre de danos.

Como acontece com as tubulações, os trechos verticais de tubos devem ser suportados por guias a cada 10 pés.



4- Instale o sistema corretamente

Ao utilizar o CPVC Corzan® em um sistema de transporte de fluidos, você encontrará diversas vantagens frente aos tradicionais sistemas metálicos. Além da já conhecida resistência química e vida útil prolongada, o CPVC Corzan® possui instalação mais simples e rápida, além de não demandar equipamentos pesados e utilização de chama.

Os tubos de CPVC Corzan® estão disposníveis em Schedule 40 e 80, e cada um deles possui características distintas que devem ser consideradas na instalação:

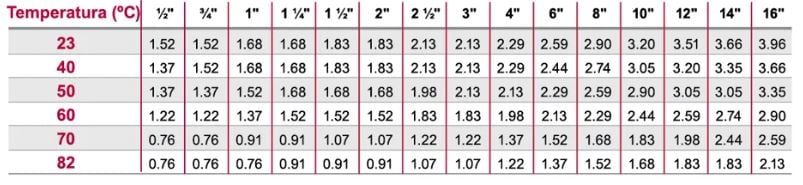

Espaçamento máximo de suporte para tubulação CPVC Schedule 40 (em m)

CPVC Corzan schedule 40

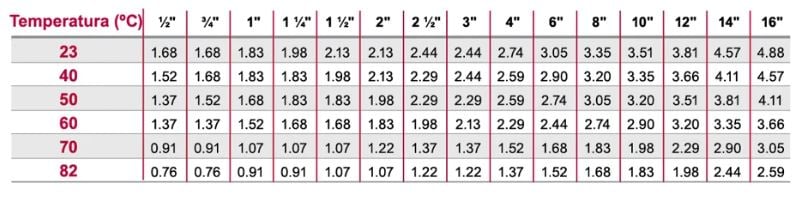

Espaçamento máximo de suporte para tubulação CPVC Schedule 80 (em m)

CPVC Corzan schedule 80

Como esperado, tubulações de schedule 40, que possuem uma espessura mais fina, exigem suportes mais frequentes do que as tubulações de schedule 80. Tubulações com espessuras mais finas são inerentemente mais flexíveis e propensas a afundamento se as distâncias de suporte adequadas não forem seguidas.

Um sistema industrial que utilize o CPVC Corzan® possui diversas vantagens frente aos tradicionais sistemas de aço, e conhecer as características desse material, bem como entender a correta utilização de abraçadeiras e suportes, fará com que seja possível extrair o máximo de sua capacidade e, assim, prolongar a vida útil do sistema.
