Guia prático sobre cores de tubulações industriais (NBR 6493)

Em ambientes industriais, a identificação correta das tubulações vai muito além da organização visual da planta. As cores de tubulação industrial são um elemento fundamental de segurança operacional, comunicação entre equipes e eficiência na manutenção. Uma sinalização inadequada pode gerar erros de operação, atrasos em intervenções, falhas em situações de emergência e até acidentes graves. Por isso, entender o padrão de cores para tubulações não deve ser visto como um detalhe normativo, mas como parte estratégica do projeto e da gestão da planta industrial.

Nesse contexto, a ABNT NBR 6493 estabelece diretrizes claras para a identificação de tubulações industriais, definindo cores associadas aos diferentes tipos de fluidos — como água, vapor, gases, ácidos, álcalis e outros produtos químicos. No entanto, aplicar corretamente a norma de cores de tubulação industrial exige mais do que memorizar uma tabela: envolve decisões práticas sobre pintura total ou uso de faixas, padronização ao longo da linha, integração com setas de fluxo e prevenção de erros comuns que comprometem a leitura da informação.

Por que a identificação por cores é crítica em plantas industriais?

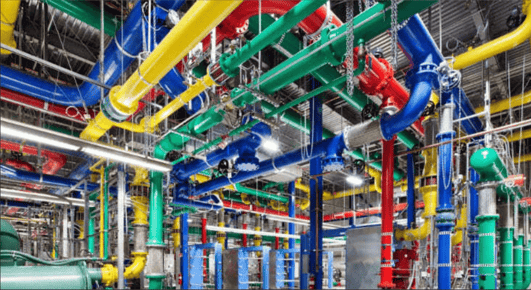

Em plantas industriais, a identificação de tubulações por cores é uma ferramenta essencial de comunicação visual. Ela permite que operadores, equipes de manutenção e brigadas de emergência reconheçam rapidamente o tipo de fluido transportado, seus riscos associados e a ação correta a ser tomada em situações rotineiras ou críticas. Uma leitura imediata da informação reduz erros operacionais e aumenta significativamente o nível de segurança da instalação.

Além disso, a padronização das cores de tubulação industrial, conforme a ABNT NBR 6493, contribui diretamente para a eficiência da manutenção e a produtividade da planta. Intervenções tornam‑se mais rápidas, inspeções mais assertivas e modificações no sistema mais seguras, garantindo que a informação visual acompanhe a complexidade dos processos industriais modernos.

O que diz a ABNT NBR 6493 sobre cores de tubulações?

A ABNT NBR 6493 estabelece o padrão de cores para identificação de tubulações industriais. A norma define cores específicas associadas a grupos de substâncias — como água, vapor, gases, combustíveis, ácidos, álcalis e outros produtos químicos — permitindo uma leitura rápida e padronizada em qualquer tipo de planta industrial. Além disso, a NBR 6493 orienta que a identificação pode ser feita por meio da pintura total da tubulação ou pela aplicação de faixas coloridas, desde que posicionadas de forma visível e recorrente ao longo da linha, podendo ser complementadas por setas de fluxo e identificação textual. Mais do que uma simples referência visual, a norma funciona como base mínima para a identificação de tubulações industriais, devendo ser integrada ao projeto, à operação e à manutenção da planta.

Cores de tubulação industrial segundo a NBR 6493: o que cada uma representa

A ABNT NBR 6493 define cores padronizadas para a identificação de tubulações industriais com base no tipo de fluido transportado, facilitando o reconhecimento imediato dos riscos e da função de cada linha. Mais do que indicar o produto em si, a cor comunica características importantes como perigos potenciais, temperatura, pressão e criticidade operacional, sendo um elemento essencial para segurança, manutenção e resposta a emergências.

Importante: a NBR 6493 estabelece o padrão mínimo de cores, mas permite e recomenda o uso de faixas coloridas, setas de fluxo e identificação textual para garantir clareza, especialmente em sistemas complexos ou com fluidos de risco elevado.

Identificação por pintura total ou por faixas: quando usar cada uma?

A identificação por pintura total da tubulação é mais indicada em ambientes industriais complexos, com grande concentração de linhas, risco elevado ou pouca visibilidade. Nesse modelo, a cor é aplicada em toda a extensão da tubulação, facilitando o reconhecimento contínuo do fluido transportado, mesmo à distância ou em situações de emergência. É comum em plantas químicas, áreas externas e linhas críticas.

Já a identificação por faixas coloridas é geralmente utilizada quando a pintura total não é viável ou necessária, como em redes internas, espaços confinados ou sistemas já existentes. As faixas devem ser aplicadas em pontos estratégicos ao longo da linha e sempre que houver mudanças de direção, válvulas ou equipamentos.

Erros comuns na sinalização por cores em tubulações industriais

Um dos erros mais comuns na sinalização por cores em tubulações industriais é a aplicação inconsistente do padrão ao longo da planta. É frequente encontrar trechos sem identificação, cores diferentes para o mesmo fluido ou mistura de padrões internos com a ABNT NBR 6493, o que compromete a leitura visual e aumenta o risco de erro operacional.

Também é comum o uso exclusivo da cor, sem complementação por setas de fluxo e identificação textual, especialmente em sistemas complexos ou com produtos de risco. Em situações de manutenção, emergência ou modificações na planta, essa falta de informação adicional pode gerar interpretações equivocadas, atrasos e até acidentes.

FAQ: dúvidas comuns sobre cores de tubulação industrial

A ABNT NBR 6493 é obrigatória para todas as indústrias?

A NBR 6493 não é uma norma regulamentadora por si só, mas é amplamente adotada como referência técnica no Brasil e frequentemente exigida em contratos, auditorias, projetos e sistemas de gestão de segurança. Seu uso estabelece um padrão mínimo de identificação visual e contribui para conformidade, segurança e organização da planta.

Posso usar apenas faixas coloridas em vez de pintar toda a tubulação?

Sim. A própria NBR 6493 permite tanto a pintura total quanto a identificação por faixas coloridas. O mais importante é garantir que as faixas sejam aplicadas de forma visível, repetida ao longo da linha e complementadas por setas de fluxo e identificação textual quando necessário.

É permitido adaptar as cores para um padrão interno da empresa?

Padrões internos podem ser utilizados, desde que não entrem em conflito com a NBR 6493 e estejam claramente documentados, treinados e padronizados em toda a planta. Qualquer adaptação deve priorizar a clareza visual e a segurança, especialmente para visitantes, equipes terceirizadas e situações de emergência.

A cor da tubulação muda conforme o material utilizado (CPVC, aço, inox)?

Não. A cor da tubulação está associada ao fluido transportado, e não ao material da tubulação. Independentemente de ser CPVC, aço carbono ou aço inox, a identificação deve seguir o padrão de cores definido pela NBR 6493 para garantir consistência e fácil reconhecimento.

É necessário pintar as tubulações de CPVC Corzan®?

Não. As tubulações de CPVC Corzan® não precisam ser pintadas para manter seu desempenho ou integridade. O material é projetado para oferecer excelente resistência química e durabilidade. Em aplicações externas ou expostas ao sol, pode ser recomendada a pintura apenas como proteção adicional contra a radiação UV ou por requisitos estéticos ou de identificação do sistema. Para saber quando a pintura é indicada e quais práticas devem ser seguidas, consulte as orientações sobre resistência à intempérie do CPVC Corzan®.

A escolha do parceiro correto

Através da sua rede de fabricantes parceiros, o CPVC Corzan^®, é amplamente disponibilizado em todo o mercado brasileiro. Todos os fabricantes parceiros ao redor do mundo são selecionados com base em seu histórico comprovado de confiabilidade. Para garantir a qualidade dos tubos e conexões Corzan^® cada um deles é contratualmente exigido para participar do nosso programa de garantia de qualidade. O programa assegura a produção consistente da qualidade não obstante quando, onde e por quem o CPVC é fabricado. Essa escolha cuidadosa é importante para que o produto final tenha o desempenho testado e comprovado por normas internacionais.
