Sistema de Tubulação | Guia de Instalação | Cimento Solvente
Ao instalar o sistema de tubulação de cloreto de polivinil clorado (CPVC), você tem algumas opções diferentes para a união da tubulação e das conexões. Dependendo do tamanho do tubo, o tubo e as conexões podem ser roscados ou flangeados juntos, cada um oferecendo uma união forte e durável. No entanto, para a maioria das aplicações, do Sistema Industrial Corzan® recomenda-se a soldagem por cimento solvente.
O cimento solvente não é cola. Em vez disso, é um processo de instalação rápido e fácil que usa solventes e resina para fundir quimicamente o tubo e encaixar a um nível molecular, criando essencialmente uma peça de plástico contínua. De fato, o cimento solvente é o único método de junção recomendado para estas características do sistema, como curvas de expansão, porque permite que o tubo se dobre e se mova sem quebrar ou enfraquecer a união da junta.
Para garantir que o cimento solvente seja aplicado corretamente ao longo do seu sistema de processo, indicamos a seguir como lembrete o que fazer e o que não fazer ao longo do processo de junção em sete etapas.
1. Cortando o CPVC
Faça: Use ferramentas projetadas para uso com tubos e conexões de plástico.
As ferramentas de corte de plástico preferidas incluem um cortatubos, cortador circular para tubulação plástica, uma serra elétrica ou uma serra com dentes finos.
Faça: Certifique-se de que o CPVC seja cortado em ângulo reto usando um gabarito.
Cortar o tubo em ângulo reto o mais que possível fornece o máximo de área de superfície de união. Quanto mais área de superfície se tornar quimicamente unida maior força a junta exibirá.
Não faça: usar como ferramenta uma lâmina de corte gasta ou quebrada.
2. Chanfragem e rebarbas CPVC
Faça: Retirar rebarbas e limalhas.
As rebarbas e limalhas podem impedir o contato adequado entre o tubo e a conexão e podem colocar uma tensão indevida no tubo e na montagem da conexão. Use uma ferramenta de chanfro ou lima para remover rebarbas e limalhas de fora e dentro do tubo.

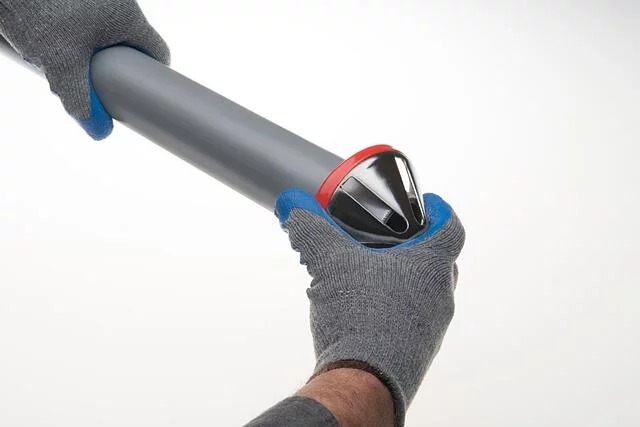

Faça: um chanfro ligeiro no final do tubo.
Um chanfro leve facilita a entrada do tubo no soquete e minimiza a chance de limpar o cimento solvente . Para tamanhos de tubos de 2 polegadas e maiores, recomenda-se um chanfro de 10 a 15 ° de 3/32 polegadas.
3. Preparando as conexões para o cimento solvente
Faça: Com um pano limpo e seco, limpe o solo solto e a umidade do soquete de conexão e da extremidade do tubo.
Solos soltos e/ou umidade podem retardar os tempos de cura e reduzir a resistência da junção. Certifique-se de que o ajuste é bom, verificando se o tubo entra no soquete da conexão facilmente a 1/3 a 2/3 da profundidade.
Nota: Se o tubo se encontrar na conexão com pouca interferência, experimente uma nova conexão.
4. Aplicação do primer
Faça: Use um primer de acordo com ASTM F656 e um aplicador apropriado.
O primer é necessário para preparar a área de união para a adição de cimento e posterior montagem. Use um aplicador apropriado, como um cotonete, uma mecha de algodão ou um pincel, aproximadamente a metade do tamanho do diâmetro do tubo.

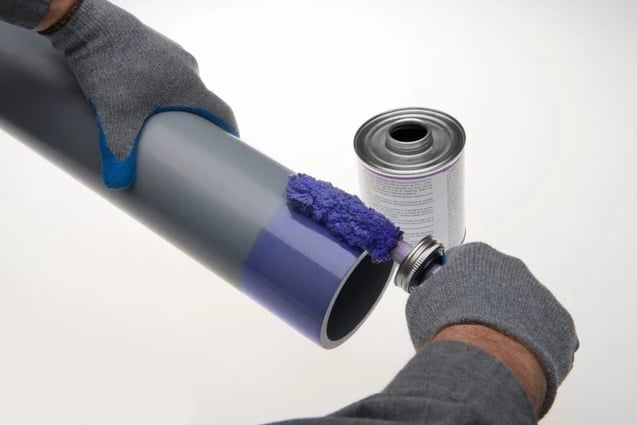

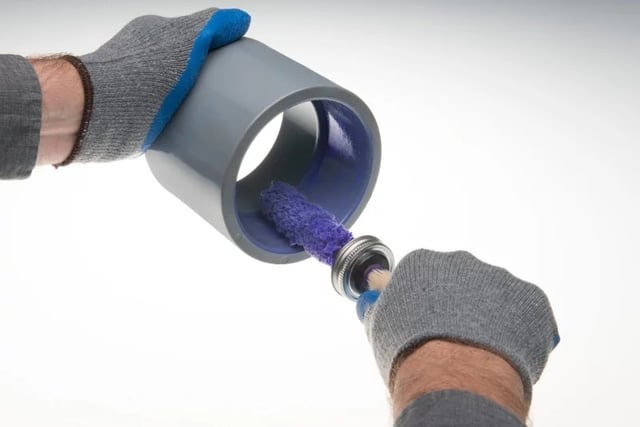

Aplique o primer no interior do soquete da conexão e no lado de fora do tubo. Aplique um segundo primer revestindo dentro da soquete da conexão. Reaplique o aplicador quantas vezes for necessário para garantir que toda a superfície de ambas as peças esteja pegajosa.
Não faça: Usar um pano para aplicar o primer.
5. Aplicação do Cimento Solvente
Faça: use apenas o cimento solvente conforme a norma ASTM F493
Entre em contato com o Sistema Industrial Corzan® ou o fabricante de cimento solvente para recomendações para uso com aplicações químicas agressivas.
Aplique o cimento solvente quando a superfície do tubo está pegajosa (não molhada) do primer. As superfícies de união devem ser penetradas e amolecidas.
O cimento deve ser aplicado com uma escova de cerdas naturais ou um cotonete da metade do tamanho do diâmetro do tubo. Para tamanhos de tubos menores do que 2 polegadas pode ser usado um contonete.

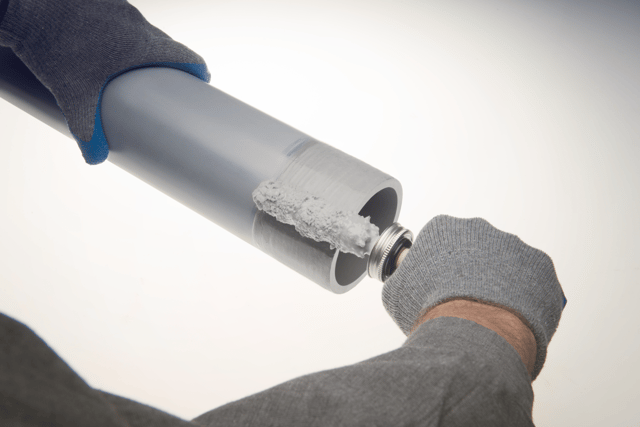

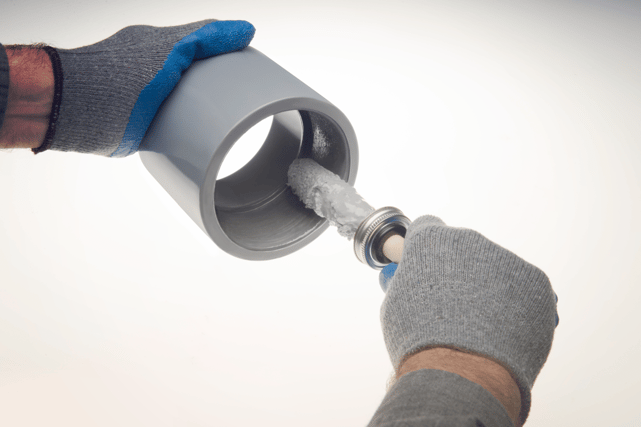

Aplique uma camada de cimento pesada e uniforme na parte externa da extremidade do tubo e uma camada média no interior do soquete da conexão. Para tamanhos de tubos superiores a 2 polegadas, aplique uma segunda camada de cimento na extremidade do tubo.
Não faça: permitir a formação de poças de solvente na conexão e no tubo.
Não faça: usar cimento solvente perto de fontes de calor, maçaricos ou quando há fumaça.
Não faça: usar cimento solvente que exceda a sua vida útil ou ficou descolorido ou gelificado.
6. Montagem

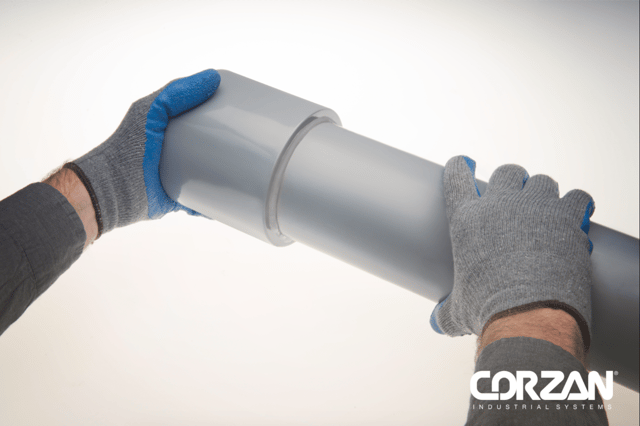

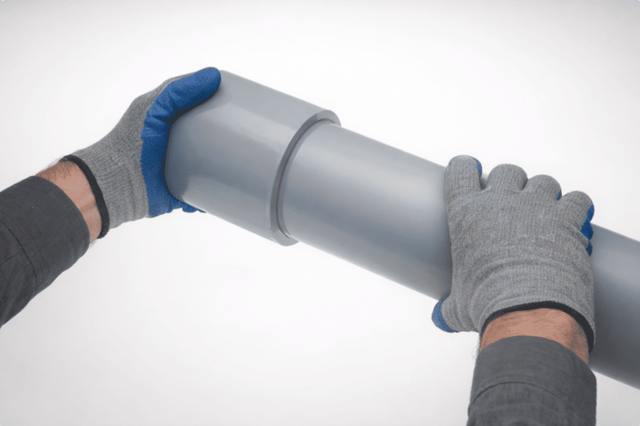

Após a aplicação do cimento, insira imediatamente o tubo na soquete da conexão enquanto gira de um 1/8 para 1/2 até atingir o ponto de ajuste. Neste momento, a conexão deve estar devidamente alinhada para a instalação.
O tubo deve encontrar a parte inferior do soquete da conexão. Uma vez no lugar, o conjunto deve ser mantido no lugar por 10 a 30 segundos para garantir a ligação inicial e para evitar a expulsão.
Faça: Verifique se um grânulo de cimento é evidente em torno do tubo e da junção da conexão.
Se este grânulo não fôr contínuo em torno da articulação do soquete, isso pode indicar que o cimento foi aplicado insuficientemente. Neste caso, a conexão deve ser descartada e a junta refeita.
Limpe o excesso de cimento solvente com um pano.
Faça: use equipamento para junção de tubos de grande diâmetro.
Para um tubo de 6 polegadas ou de maior diâmetro, recomenda-se um extrator de tubos ( longo) para montar a junta e segurá-la no lugar inicial, sem aplicar excesso de força que possa danificar o tubo ou conexão.
Este equipamento deve ser configurado antes do início da inicialização, de modo que a montagem possa acontecer rapidamente, enquanto o primer e o cimento ainda estão líquidos.
7. Tempo de cura e preparação
A preparação do cimento solvente e os tempos de cura são em função do tamanho da tubulação, temperatura, umidade relativa e aperto do ajuste.
O tempo de secagem é mais rápido para ambientes mais secos, tamanhos menores de tubos, altas temperaturas e ajustes mais apertados.
A montagem deve ser permitida, sem qualquer tensão na junta, pelo tempo mostrado nas tabelas a seguir. Após o período de ajuste inicial, a montagem pode ser manuseada com cuidado, evitando tensões significativas na junta.
Faça: siga os tempo de peparação recomendados.

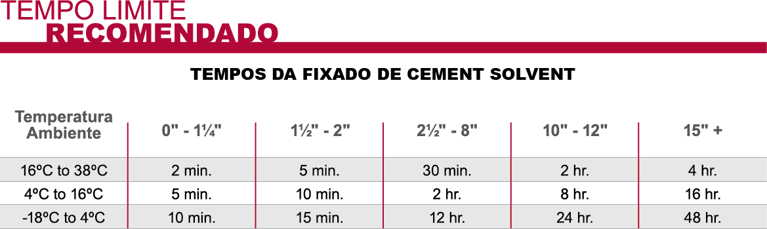

Depois que uma junta é montada usando cimento solvente, não deve ser perturbada por um certo período de tempo para permitir uma "fixação" adequada. Os tempos de ajuste recomendados são os seguintes:
Faça: Siga os tempos de cura recomendados.
Depois que uma junta é montada usando cimento solvente , o cimento deve ser devidamente "curado" antes que o sistema de tubulação seja pressurizado.

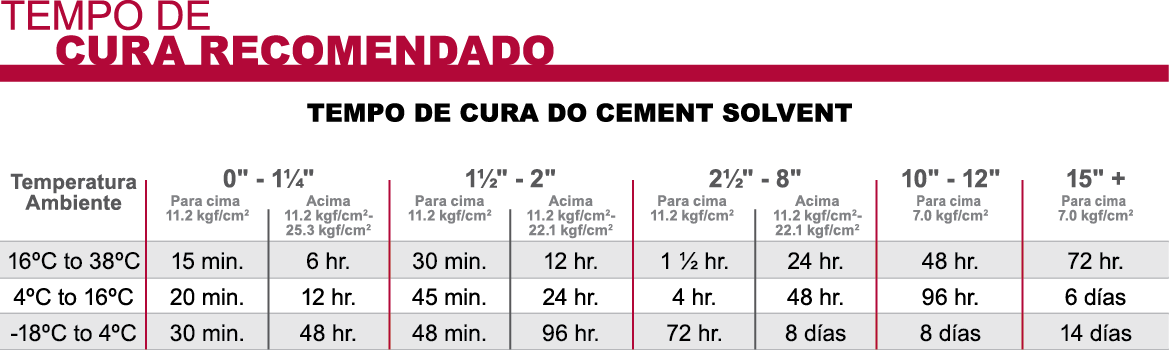

Os tempos mínimos de cura recomendados são mostrados abaixo. Essas recomendações devem servir apenas de guia, uma vez que as condições atmosféricas durante a instalação afetarão o processo de cura.
Nota: Alta umidade e/ou clima frio exigirá tempos de cura mais longos. Normalmente, adicione 50% ao tempo de cura recomendado se os ambientes estiverem úmidos ou molhados.
Obtenha o máximo do cimento solvente
Diferentes aplicações e tamanhos de tubos requerem diferentes viscosidades de cimento solvente. Para garantir que você escolha o cimento solvente correto e use-o adequadamente, centre em contato com nossa equipe de técnicos e especialistas em produtos Estamos felizes em agendar uma sessão de desmontração ou treino para você e sua equipe.
