Soldagem por cimento solvente: 6 passos para uma instalação de confiança
CPVC | Guia de Instalação | Cimento Solvente
Sem chama. Sem solda quente. Apenas uma ligação de confiança e de longa duração.
O CPVC Corzan® é unido com um método chamado "soldagem por solvente", que utiliza a química e a geometria, e não o calor, para produzir uma ligação molecular permanente entre o tubo e as conexões.
O processo de soldagem com cimento solvente é feito em duas etapas básicas e é rápido e fácil. Nesse breve vídeo, você pode conferir um passo a passo rápido de como é esse processo:
Antes de começar a instalação, certifique-se de que os tubos e acessórios a serem unidos estão com a mesma temperatura. Para uma soldagem adequada do CPVC Corzan® com utilização de cimento solvente em tubos de 3'' ou menor, o pincel de aplicação do primer e do cimento solvente não devem ter menos da metade do tamanho da tubulação. Os tamanhos maiores requerem a utilização de um aplicador maior (como demonstrado na figura ao lado).
Para ficar ainda mais fácil, é só seguir o passo a passo abaixo:
Corte o tubo
Comece cortando o tubo usando cortadores rotativos ou uma serra de dentes finos. Para o CPVC Corzan® que já está instalado, evite o uso de cortadores/tesouras de catraca, uma vez que estes podem comprometer a integridade da manutenção. Caso haja qualquer indicação visível de danos na extremidade da tubulação, corte pelo menos 2" para além dos danos visíveis.
Preparar o tubo e os acessórios
Prepare o tubo e os acessórios removendo quaisquer rebarbas ou limalhas e chanfrando a extremidade do tubo utilizando uma ferramenta de chanfragem. Caso tal ferramenta não esteja disponível, uma faca afiada ou uma lima é adequada (embora não seja preferível).
Limpe qualquer impureza e umidade das superfícies das juntas utilizando um pano limpo e seco. Por fim, certifique-se de que o ajuste é bom, verificando se o tubo entra no soquete da conexão facilmente a 1/3 a 2/3 da profundidade.
Nota: Se o tubo se encontrar na conexão com pouca interferência, experimente uma nova conexão e entre em contato com seu fornecedor/distribuidor.

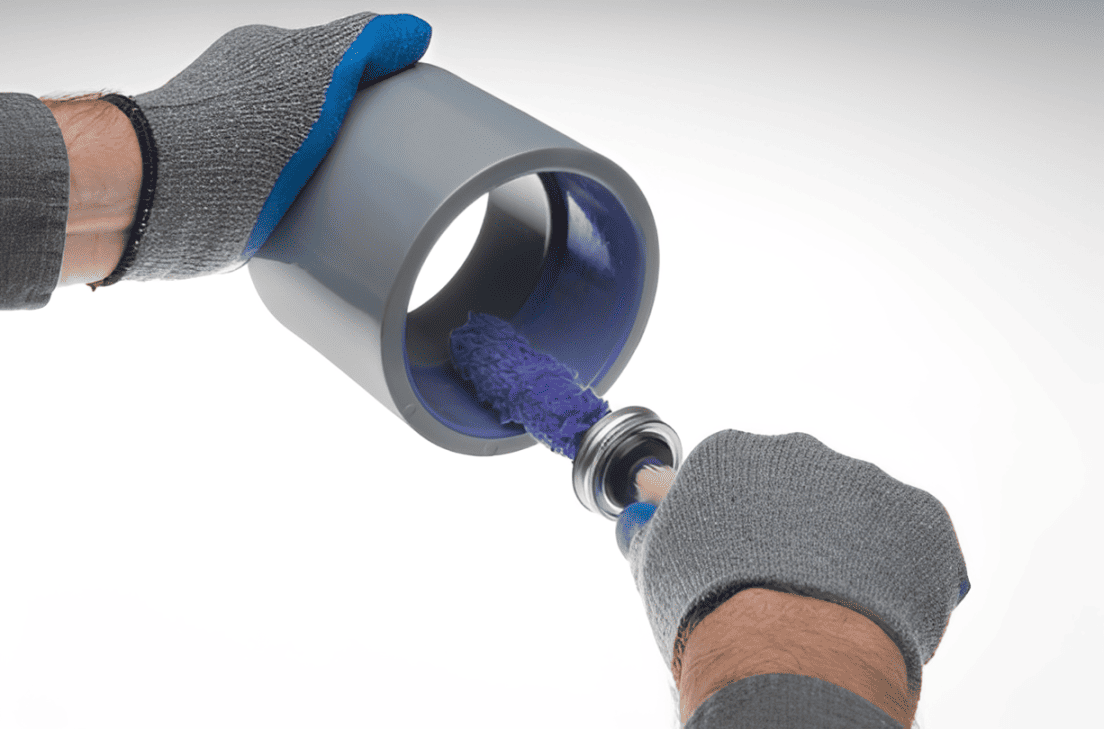

Aplicar o primer
Aplique uma camada densa e uniforme dentro da conexão, mantendo a superfície e o aplicador úmidos. Em seguida, drene quaisquer poças de primer do encaixe. Feito isso, aplique o primer na extremidade do tubo em uma profundidade de 1/2″ além da profundidade da conexão. Então, pela segunda vez, passe uma segunda camada de primer na conexão.
Garanta uma cobertura adequada de primer no tubo e na conexão. Muito pouco primer pode resultar em lacunas e espaços para vazamentos, e muito primer pode resultar em acúmulos nas conexões e/ou tubo, amolecendo o material.
Nunca utilize um pano para aplicar o primer!

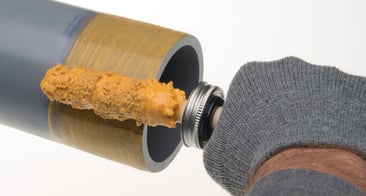

Aplicar o cimento solvente
Primeiramente, certifique-se de que o cimento solvente está dentro do prazo de validade e não apresenta aspecto gelatinoso ou descolorido. Em seguida, aplique o cimento solvente em uma camada generosa e uniforme na extremidade do tubo e, em seguida, aplique uma camada média de cimento solvente na conexão. Aplique uma segunda camada generosa de cimento solvente na extremidade do tubo. Não deixe que se formem poças ou acumulo de solvente nos tubos e conexões, e nunca aplique o solvente próximo a fontes de calor!
Montagem da junta
Imediatamente após a aplicação do cimento solvente, monte a junta inserindo o tubo de CPVC Corzan® na conexão numa ação suave, até que o tubo encoste completamente no batente do encaixe. Nos tubos com tamanho de 2″ ou inferior, rode o tubo de um quarto a meia volta enquanto se insere o mesmo, para assegurar uma distribuição uniforme do cimento solvente. Alinhe adequadamente a conexão e segure o encaixe por aproximadamente 30 segundos, permitindo que a junta se fixe.
Para um tubo de diâmetro de 6'' ou de maior, recomenda-se um extrator de tubos (longo) para montar a junta e segurá-la no lugar inicial, sem aplicar excesso de força que possa danificar o tubo ou conexão.
Verificar a instalação adequada
O último passo consiste em verificar se a junta foi devidamente instalada. Um fio de cimento solvente uniforme deve estar visível à volta da junta. Caso este fio não esteja visível, isso pode indicar que o cimento solvente não foi corretamente aplicado. Neste caso, desmonte e refaça a junta para assegurar a integridade do sistema.
As juntas secas são extremamente raras e completamente evitáveis com práticas de instalação adequadas. A verificação da presença de um fio contínuo de cimento solvente no encaixe é um passo crítico para assegurar a integridade do sistema.
Tempo de cura e preparação
A preparação do cimento solvente e os tempos de cura se dão em função do tamanho da tubulação, temperatura ambiente, umidade relativa e aperto do ajuste. O tempo de secagem é mais rápido para ambientes mais secos, tamanhos menores de tubos, altas temperaturas e ajustes mais apertados.
Depois que uma junta é montada usando cimento solvente, não deve ser manuseada por um certo período de tempo para permitir uma "fixação" adequada. O cimento solvente deve ser devidamente "curado" antes que o sistema de tubulação seja pressurizado.

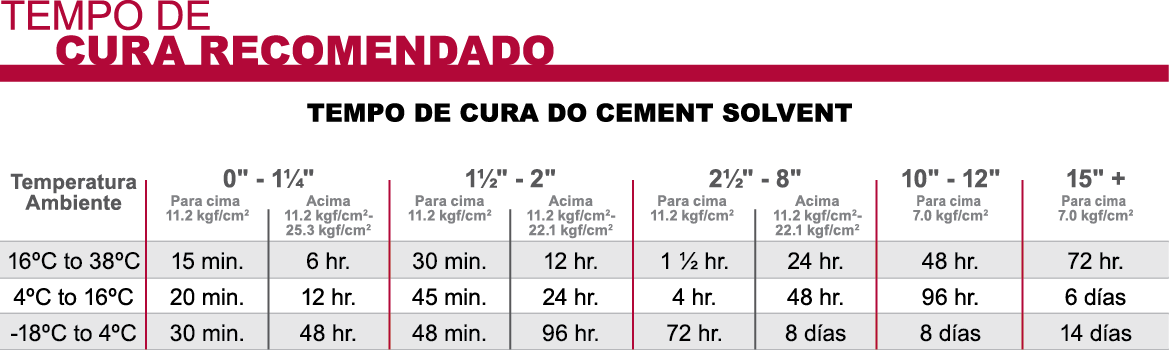

Os tempos mínimos de cura recomendados são mostrados abaixo. Essas recomendações devem servir apenas de guia, uma vez que as condições atmosféricas durante a instalação afetarão o processo de cura.
Nota: Alta umidade e/ou clima frio exigirá tempos de cura mais longos. Normalmente, adicione 50% ao tempo de cura recomendado se os ambientes estiverem úmidos ou molhados.
Estas indicações são uma visão geral de um procedimento para instalação e soldagem dos tubos e conexões de CPVC Corzan® utilizando cimento solvente. Antes de qualquer instalação, confirme as instruções com o fabricante dos tubos e conexões que serão instaladas.
Lembre-se: ao especificar o CPVC Corzan® em seu sistema de tubulação industrial, você garante acesso a uma equipe de especialistas que auxiliarão em todas as etapas do seu projeto. Caso ainda tenha dúvida sobre o processo de soldagem, entre em contato agora mesmo!
