Em projetos industriais, é comum que decisões aparentemente simples escondam impactos significativos no desempenho e na durabilidade dos sistemas. A escolha do diâmetro nominal da tubulação, por exemplo, costuma ser tratada como uma etapa puramente técnica, enquanto o dimensionamento dos suportes aparece apenas como um detalhe construtivo. No entanto, na prática, esses dois elementos estão profundamente conectados — e ignorar essa relação pode comprometer toda a operação.
À medida que o setor avança em produtividade e busca reduzir retrabalhos em um cenário de escassez de mão de obra, o domínio desses fundamentos se torna ainda mais estratégico. Entender como o diâmetro nominal influencia diretamente o comportamento estrutural da tubulação, especialmente em sistemas de CPVC, é essencial para garantir instalações mais seguras, eficientes e alinhadas às exigências atuais de engenharia.
O que é diâmetro nominal de tubos (DN e NPS)
.png?width=293&height=195&name=Tubos%20Corzan%C2%AE%20(1).png)
O diâmetro nominal de tubos é uma forma padronizada de classificar tubulações, utilizada para facilitar especificações, projetos e compatibilizações entre diferentes sistemas. No sistema métrico, utiliza-se o DN (Diâmetro Nominal), enquanto no padrão norte-americano é adotado o NPS (Nominal Pipe Size). Apesar de ambos servirem ao mesmo propósito — identificar o tamanho da tubulação — eles não representam diretamente as dimensões reais do tubo.
A principal diferença entre DN e NPS está na forma como esses padrões se relacionam com as dimensões físicas. O NPS se refere a uma nomenclatura histórica, baseada inicialmente no diâmetro interno, mas que hoje não corresponde exatamente nem ao diâmetro interno (ID) nem ao externo (OD). Já o DN é uma aproximação métrica do NPS. Na prática, para especificações corretas, é fundamental considerar não apenas o DN ou NPS, mas também os diâmetros real externo (OD) e interno (ID), que variam conforme o material e a espessura da parede.
DN vs NPS: equivalência e conversões
A equivalência entre DN e NPS é amplamente utilizada para facilitar a conversão entre sistemas métrico e imperial, especialmente em projetos globais ou que envolvem diferentes normas técnicas. Por exemplo, um tubo DN 50 corresponde aproximadamente a um NPS 2”. Essas conversões seguem tabelas padronizadas e são essenciais para garantir compatibilidade entre componentes, conexões e acessórios.
Outro fator crítico nessa análise é o conceito de schedule, que define a espessura da parede do tubo. Mesmo mantendo o mesmo NPS, diferentes schedules — como 40 ou 80 — resultam em variações no diâmetro interno e no peso da tubulação. Isso impacta diretamente aspectos como capacidade de fluxo, resistência mecânica e, principalmente, as exigências de sustentação. Ou seja, entender DN e NPS sem considerar o schedule pode levar a erros importantes no dimensionamento do sistema.

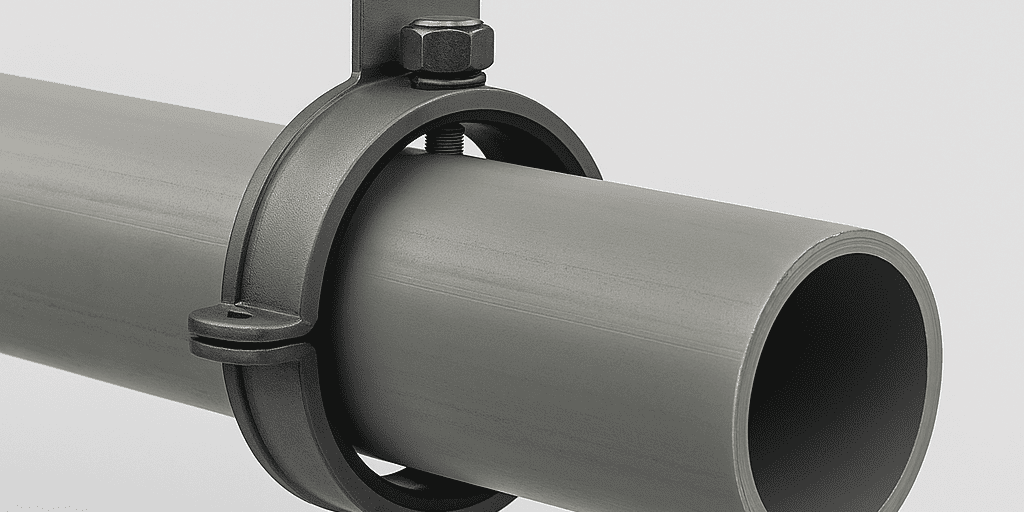

Por que o diâmetro influencia o suporte da tubulação
.png?width=377&height=376&name=Corzan%20Specification%2014Dec23%20(1).png)

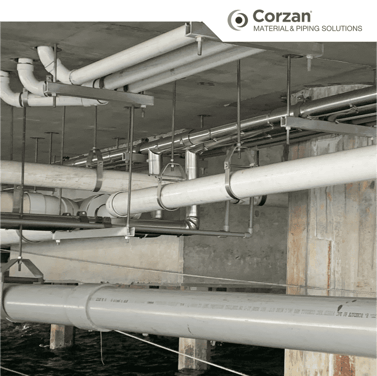

Vários fatores têm de ser levados em consideração quando o sistema de suportação para tubulações industriais está sendo desenvolvido.
O diâmetro da tubulação tem relação direta com seu peso total, especialmente quando consideramos o fluido transportado e as condições de operação. Quanto maior o diâmetro nominal, maior tende a ser o volume transportado e o peso estrutural do conjunto. Como consequência, os esforços aplicados sobre os suportes aumentam, exigindo distâncias menores entre eles para evitar deformações.
Além disso, essa relação se torna ainda mais crítica devido às características dos materiais, como o comportamento térmico e a flexibilidade relativa em comparação a metais. Tubulações de maior diâmetro, quando mal suportadas, podem apresentar flechas excessivas, tensões indesejadas ou até comprometer a integridade das juntas. Por isso, o dimensionamento correto do espaçamento entre suportes deve sempre considerar o DN, o schedule e as condições de operação.
Em sistemas de CPVC, essa relação deve ser analisada de forma estratégica para aproveitar ao máximo as vantagens do material. Características como leveza, resistência química e bom desempenho térmico contribuem para instalações mais eficientes e duráveis. Quando corretamente projetadas, mesmo tubulações de maior diâmetro mantêm excelente estabilidade estrutural e desempenho ao longo do tempo. Por isso, o dimensionamento adequado do espaçamento entre suportes — considerando o DN, o schedule e as condições de operação — é essencial para potencializar os benefícios do CPVC e garantir a confiabilidade do sistema.
Espaçamento para tubulação de CPVC
O espaçamento entre suportes em sistemas de CPVC é definido a partir de critérios técnicos que consideram o diâmetro da tubulação, o schedule e as condições de uso. Para garantir a integridade do sistema e evitar falhas estruturais, existem tabelas específicas que orientam o vão máximo permitido entre suportes, tanto para schedule 40 quanto para schedule 80.

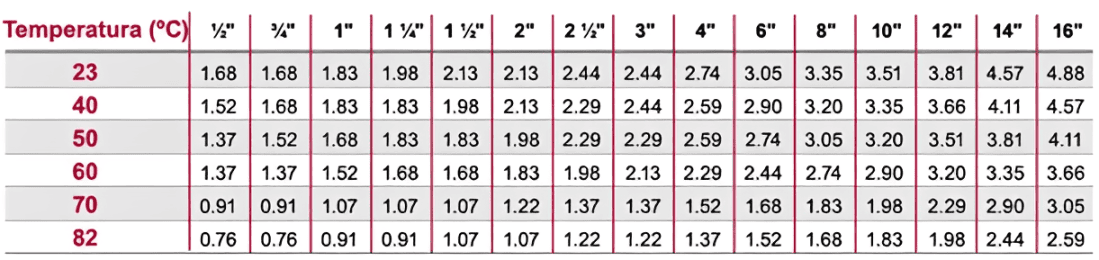

Schedule 80 - espaçamento máximo em metros

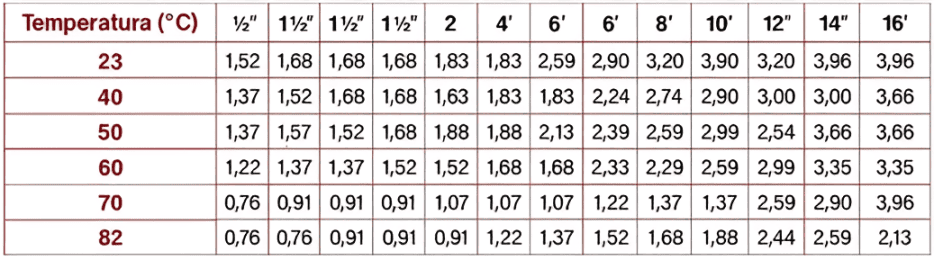

Schedule 40 - espaçamento máximo em metros
Erros frequentes ao definir o espaçamento de suportes em CPVC
Apesar da disponibilidade de normas e boas práticas, ainda são comuns erros na especificação e instalação de suportes de tubulação. Entre os principais, destacam-se:
- Utilizar critérios de espaçamento de tubulações metálicas em sistemas de CPVC: O CPVC tem propriedades diferentes dos metais e exige critérios próprios de suporte.
- Ignorar o impacto da temperatura de operação: A temperatura afeta a rigidez do material e pode causar deformações ao longo do tempo.
- Não considerar a dilatação térmica do material:
A expansão térmica pode gerar tensões e comprometer conexões e suportes
- Confundir diâmetro nominal com diâmetro real: Essa confusão leva a erros de especificação e dimensionamento.
- Desconsiderar o schedule na definição do espaçamento: O schedule influencia o peso e o comportamento estrutural do tubo.
- Aplicar suportes inadequados ou incompatíveis com o material: Suportes incorretos podem causar danos e reduzir a vida útil da tubulação.
Compreender o diâmetro nominal de tubos vai muito além de uma questão de nomenclatura técnica — trata-se de um elemento fundamental que influencia diretamente o desempenho estrutural e operacional da tubulação. Quando associado ao correto dimensionamento do espaçamento de suportes em CPVC, esse conhecimento permite não apenas evitar falhas e retrabalhos, mas também garantir sistemas mais eficientes, seguros e alinhados às demandas atuais da engenharia industrial.
